Канализационно устройство под налягане

Тръбопроводите под налягане са мрежа, чиито връзки са приемната кладенец, помпената станция и тръбопровода, който пренася насилствено каналите. Полагането на отпадъчни води завършва с връзката с активната мрежа. За да се създаде канализация под налягане, се нуждаете от определени знания и умения.

Характеристики

Канализацията е гравитация и натиск. Всяка система е подредена въз основа на външни условия. Ако външните фактори не позволяват изграждането на гравитационни канали, тогава е изградена напорна глава, която има своите предимства:

• Дълъг експлоатационен живот. Ако вземем предвид тръбите от чугун, PE или PVC, които често се използват за канализация под налягане, наскоро бяха произведени с достатъчно високо качество.
• Вероятността за блокиране на тръбопроводите е намалена до минимум. Съвременните помпи са оборудвани с режещи ръбове, които раздробяват тъканите и други твърди фракции, открити в битовите отпадъчни води.
• Сравнителна икономика. Това важи за системата за канализация под налягане, която има голяма дължина и малък диаметър.
• Обикновени правила за работа.
• Сравнително лесна и бърза инсталация. За да се инсталира готов ЦНС, не е необходимо да се произвеждат големи разкопки. Същото важи и за полагането на тръбопроводи за налягане, които се движат почти успоредно на релефа на земята.
• Компактност на ЦНС. Помпена станция за канализация под налягане не заема много място, така че може да се инсталира дори в сутерена на къщата.

Пречиствателната канализация е подредена в следните случаи:

• домашната канализационна тръба в частна къща се намира под точката на свързване, например съществуващата канализационна мрежа;
• Районът по линията на канализацията има значителни разлики;
• се използва затворен начин за полагане на тръбопровод през пътя;
• вид на почвата или други причини изключват възможността за дълбоко изкопаване;
• тръбопровод с малък диаметър.

Проектиране

Проектирането на канализацията под налягане може да бъде извършено от всяка съответна организация, специализирана в строителството. Ако имате необходимите знания, можете да го направите сами.

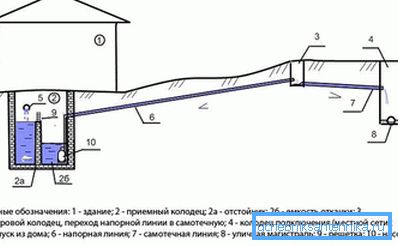

Проектирането на канализацията под налягане започва с проучването на геоложки и геодезически данни. От тях се избира кладенец в мрежата на действащата канализационна система и се привлича тръбопровод. По време на проектирането ще бъде определена дълбочината на тръбопровода и неговия диаметър, ще бъдат маркирани структурите и фитингите на коловоза, избраната помпа, видът и мощността му. За да изберете помпа, трябва да направите хидравлично изчисление и да планирате съвместна работа на тръбопровода за налягане и уреда. При избора на помпа е необходимо да се вземе предвид геометричната височина на асансьора и загубата на налягане по дължината на тръбопровода за канализация под налягане. При полагане на тръби е необходимо да се вземе предвид терена и да се опитате да не задълбочавате тръбопровода. За да направите това, трябва да смените склоновете по дължината на маршрута. Сондата за приемане трябва да е най-ниската в системата. Ако е възможно, по маршрута е желателно да се инсталира кладенец с оборудване, в което каналната система под налягане ще премине към гравитационен поток. Ако разрешението позволява, гравитационният тръбопровод трябва да бъде възможно най-дълъг и линията на налягането трябва да е по-къса.

Съвет! Често няколко собственици на съседни сгради, за да спестят пари за изграждането на канализацията, организират обща приемна кладенеца, към която свързват своите вътрешни системи и от които те полагат един клон на налягане.

Удобства

Помпената станция е основният компонент на подземните канализационни води. Дизайнът на KNS включва ротор с режещи ръбове. Поради тях твърдите фракции се смилат и не пречат на изтичането да преминават свободно през тръбопровода, чийто диаметър може да бъде до 110 мм. Всички части на помпата са изработени от висококачествен метал, така че устройството се характеризира с доста дълъг експлоатационен живот. Вместо чугунени тръби, които наскоро са били използвани в инсталацията на канализационни води, все по-често се използват полиетилен или поливинилхлорид. С диаметър на тръбата до 90 мм, тези продукти се доставят намотки, което е удобно за монтаж.

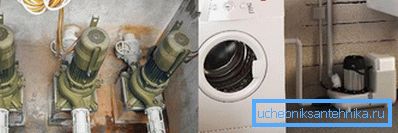

Помпените станции могат да бъдат разделени на 2 вида:

• В къща. Тези CNC извеждат каналите от една къща. Те включват помпа с шредер и пластмасов корпус. По принцип такава конструкция е инсталирана в мазето.
• Външно. Те са предназначени за изпомпване на отпадъчни води от няколко къщи. Те изпомпват вода от контейнер, в който се получават примеси от гравитацията от различни сгради. Канализацията се доставя до пречиствателни станции за отпадни води или до опериращи канализации.

Ако е необходимо внедряване на канализационна система под налягане, е необходимо да се събере необходимия брой разрешителни и сертификати, да се състави договор за приемане на канализацията и да се обади на специален екип за изграждане.

Избиране на помпа

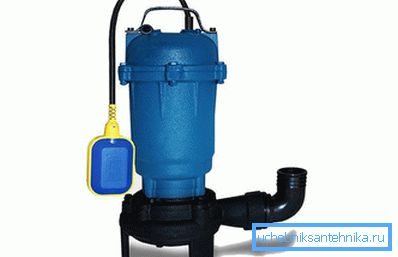

Типът помпа се избира в зависимост от състава на отпадъчните води. За канали с икономичен произход нормална помпа може да дойде от душ, мивка и мивка. Но тъй като фекалните примеси от тоалетната чиния също влизат в игра, в която могат да влязат и твърди фрагменти, помпата трябва да бъде избрана с хеликоптер. Неговото присъствие позволява да се намали диаметърът на тръбата под налягане до 40 mm.

Тъй като големи количества течност се отклоняват от вани, шрифтове и басейни, помпите за тях трябва да имат голям капацитет. Освен това работата им трябва да бъде непрекъснато дълго време. Друг фактор, който трябва да се вземе предвид при избора на типа помпа, трябва да бъде проектиран за температура на водата до 70? C, излъчвани от канализацията на съдомиялни машини и перални машини.

При инсталирането на помпата има определени правила:

• На мястото на инсталиране на помпата винаги трябва да има температура с знак "плюс";
• мястото за инсталиране на централната нервна система трябва да бъде почистено и да има достъп до подхода;
• В долната част на конструкцията трябва да се монтира носещ крак със специален фланец;
• Нагнетателният тръбопровод почива върху коляното;
• тръбата в горната част на ямката е фиксирана от скоба, която е закрепена към стената на конструкцията;
• Тръбопроводът трябва да бъде монтиран съгласно всички правила - без изкривявания и напрежения. Диаметърът на нагнетателната тръба трябва да е по-малък от този на смукателната тръба;
• За да се предотврати обратния ток, на изпускателния тръбопровод е осигурен възвратна клапа и клапан;
• за понижаване и повдигане на помпата, веригата, закрепена върху машината и направляващата структура, се поставят;
• Когато помпата достигне до долното коляно, автоматично се получава херметична връзка.

Сглобяване на кладенец

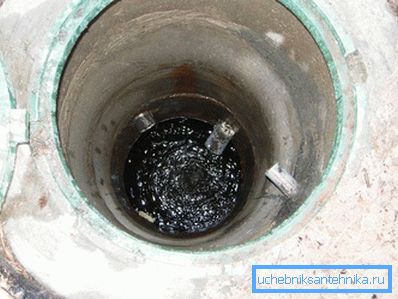

Когато има устройство за канализация под налягане, важна връзка в конструкцията е събирателно кладенец. Тя трябва да се инсталира близо до къщата за приемане на канализацията. Дъното и стените на кладенеца трябва да бъдат снабдени с надеждна хидроизолация. В противен случай има голяма вероятност примесите да проникнат в земята. Повърхностното покритие обикновено се произвежда от бетон, бутан или изпечени тухли. Дебелината в края трябва да достигне около 25 см. Външната страна на стените може да бъде изолирана със слой битум, от вътрешната страна, кладенецът е измазан, т.е. шевовете се търкат. Често се използва в изграждането на бетонни пръстени, които са подредени на специална чиния.

За да помпате помпата по-дълго, кладенецът трябва да бъде разположен от две секции. Първата секция ще събира канализацията. Във второто трябва да инсталирате помпа, която ще работи, след като водата се изсипва от първото отделение и достигне определено ниво. Твърдите фракции ще останат в първата секция.

Съвет! Ако ямката е с единична секция, е инсталирана потопяема помпа за отпадни води с хеликоптер.
