Винт за вентилация: устройство, предназначение, алтернативи

Что это за приспособление - вентиляционный шибер? Для чего он применяется?  Из чего состоит шибер и как он встраивается в вентиляционный канал?

След това може да бъде заменен? Нека се опитаме да отговорим на тези въпроси.

Какво е това?

Пред нас е най-простият клапан за регулиране и затваряне на вентилационния канал. Това е плоска порта с дебелина около милиметър, направена по правило от галванизирана стоманена ламарина.

Порталният вентил, в зависимост от размера на вратата, може да се движи по водачите от два типа:

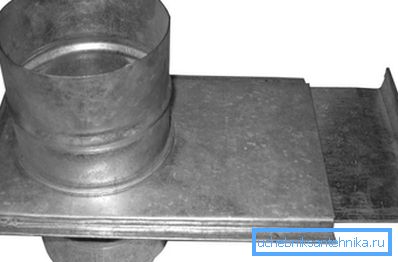

• При небольшом размере воздуховода (примерно до 250 мм) - в щелевом кармане.

• При канали с по-висока честотна лента портата се фиксира от двойка ъгли. Такива водачи са по-лесни за почистване от замърсители; Освен това те създават малко по-ниско съпротивление при отваряне и затваряне на вентила.

Забележка: Независимо от вида на водача, вентилът не блокира плътно дихателните пътища и не гарантира пълно отсъствие на течове от него в отворено положение. Вследствие на това вратата не може да се използва като клапан за пожар или аварийна вентилация.

класификация

Какви са шлюзовете за вентилационните системи? По какви критерии могат да бъдат класифицирани?

Канална форма

Типичният промишлен въздуховод има кръгова форма. Причината е тривиална: кръговата секция има максимална площ с минимална обиколка. В резултат на това, с фиксирана дебелина на стената, цената на линейния метър на канала с определена честотна лента е минимална.

Правоъгълните кутии се използват по-рядко.

За какво са те?

• В този случай е много по-лесно да се инсталират въздушни нагреватели, които осигуряват отопление на захранващия въздух. Те в насипно състояние имат квадратна или правоъгълна форма: производството на отоплителни уреди за кръгла секция просто не е технологично.
• Правоъгълните канали са по-лесни за криене зад фалшив таван или фалшива стена. С едно и също напречно сечение като кръгъл, може да заема по-малко полезно място.

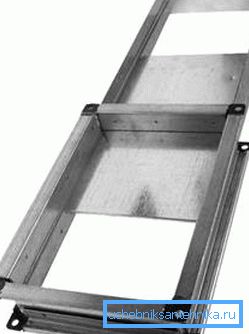

Как нетрудно догадаться, шиберные задвижки производятся под воздуховоды обоих типов. В первом случае они монтируются на раструбах с их последующим уплотнением; во втором - используются фланцевые соединения.

От гледна точка на ъгловата ос

Типичен плъзгащ се капак затваря канала, като го ряза под ъгъл от 90 градуса спрямо надлъжната ос. Дори при относително ниски скорости на въздушен поток, частично затворен клапан, генериращ турбуленция, се превръща в източник на голям шум. Ето защо не се използва за регулиране на проходимостта на канала.

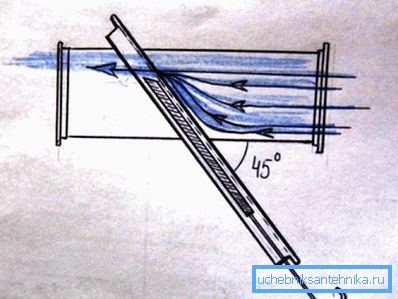

При пневматичните транспортни системи обаче често е необходимо частично да се ограничава проходимостта на канала. В този случай се използва наклонена врата, която отрязва потока под ъгъл 45 градуса.

Нейната форма ви позволява да убиете две птици с един камък:

• Нивото на шума е значително намалено, поради по-малкото изкривяване на препятствието.

• Възможно е по-точно да се коригира капацитета на канала: изместването на вентила с фиксирано количество означава по-малка променлива промяна в активния участък.

Монтаж

Как своими руками установить шиберный вентиляционный клапан? Точнее, чем уплотнить соединения?  Инструкция вполне предсказуемо найдется в СНиП 3.05.01-85 "Внутренние санитарно-технические системы".

Свързване с вафли

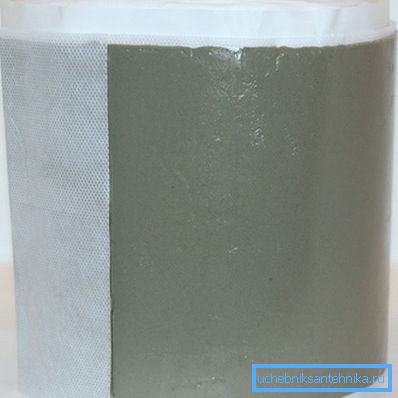

В допълнение: практикува се запечатване на звънените фуги със силиконови уплътнители. SNiP не забранява тяхното използване: след списък на препоръчаните материали той предвижда възможност за използване на методи за запечатване, които не са включени в този списък.

 Съединение с фланец

При фланцовите връзки SNiP отделно определя някои характеристики на монтажа.

• Окачването или поддържането на дихателните пътища не трябва да пада върху фланеца.

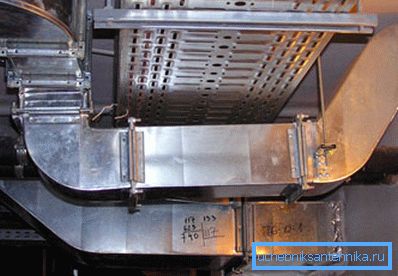

• Всички болтове трябва да са разположени от едната страна на фланеца.

• При горизонтальном положении фланца болты должны находиться сверху от него, гайки - снизу.

Коментар: Тази препоръка е свързана с баналната безопасност. Болтът е по-тежък от гайката и при падане от височина може да причини по-тежки наранявания.

алтернативи

Те включват многобройни клапани и клапани, които се отличават както от изпълняваните функции, така и от устройството.

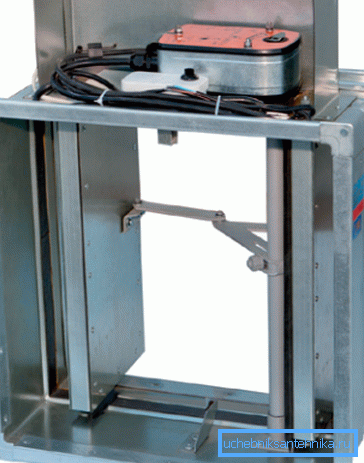

Пожарогасителните вентили са предназначени за бързо спиране на естествена или принудителна вентилация в случай на пожар, а обратно - за масово подаване на въздух към евакуационните пътища на хора.

В зависимост от началната позиция, клапаните се различават:

• Обикновено отворен;
• Нормално затворен;
• Двойно действие.

За да работите с клапана, можете да използвате следното:

1. Комбинации от соленоид и връщаща пружина, Сонелът може да отвори клапана; затворете го; да се държи в отворено и затворено положение, противодействайки на връщащата пружина; да бъде отговорен за активирането на заключването, освобождавайки амортизатора.
2. Залепващо заключване с пружина, Клапани с такава схема на работа са евтини, но са способни само на една операция.
3. Серво с мотор и редуктор.

Освен това широко използваните дроселни клапани с ръчно или електромеханично задвижване се използват вместо наклонени шлюзови вентили.

Заключение

Ние ще приемем, че се е запознал с новия тип вентилационно оборудване. Както обикновено, видеоклипът в тази статия ще предложи на читателя допълнителна информация за темата.

Успех!
