Вентилационните тръби - размерът е от значение

Като правило, при независимия дизайн на вентилационната система, хората не обичат особено да усложняват задачата и да вземат това, което се нарича случайно. Обикновено диаметърът с резерв и в работата на вентилацията не е особено засегнат, но този подход към инженерите не е изправен. Не е излишно да знаете как правилно да избирате вентилационните тръби.

Каква трябва да бъде вентилационната тръба

Вентилацията в сравнение с други системи, например водопровод, няма да изпита значителни натоварвания по време на работа, което означава, че няма нужда от значителна дебелина на метала. Следователно, първото изискване за метален тръбопровод може да се нарече малка дебелина на стената.

Вторият важен параметър е устойчивостта на корозия. Все пак нивото на влажност на въздуха, преминаващ през каналите, е достатъчно високо, така че металът не трябва да се покрива с слой ръжда след 6-12 месеца.

Е, най-важната характеристика е диаметърът, който пряко влияе върху ефективността на вентилационната система. Вентилационната тръба с диаметър 120 mm има площ на напречното сечение 11ли,04 cm², диаметър например 75 mm - само 44,15 cm², Ясно е, че ако площта на напречното сечение се различава с коефициент 2,56, той ще може да пропусне обема на въздуха на единица време (за равен дебит).

Нормативна база

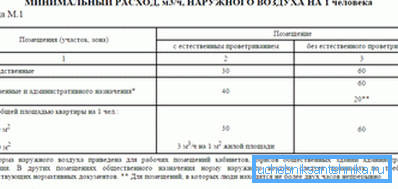

Основният индикатор, който се използва при избора на диаметъра на канала, можете да прецените въздушния поток за единица време. В SNiP 41-01-200ли са записани основните изисквания за вентилационната система, както по отношение на производителността, така и по отношение на геометричните размери.

Например, съгласно този стандарт за жилище, притокът на въздух трябва да бъде (за 1 човек):

• за стаи с площ над 20 метра² - или ли0 м^ли/час, либо не меньше 0,ли5 воздухообмена, рассчитанного, исходя из всего объема квартиры. Окончательно при расчетах принимается большее значение;
• ако площта не надвишава 20 м², то воздухообмен можно просто принять исходя из средней величины ли м^ли/час на 1 м² област.

Това означава, че чрез стая с умерен размер (19-20 м²) на час, вентилацията трябва да осигури циркулация на около 60 м^ли, Малък размер, например, 75 мм вентилационна тръба просто не може да се справи с тази задача.

Обърнете внимание! Теоретично е възможно да се увеличи обемът на захранващия въздух дори и чрез малко напречно сечение, достатъчно е просто да се монтира мощен вентилатор. Но това ще доведе до голямо увеличение на скоростта на въздушния поток. Малко вероятно е апартаментът да се нуждае от течения и викове на вятъра във вентилацията.

Тот же норматив (СНиП 41-01-200ли) содержит и некоторые требования по части размеров трубопровода.

Що се отнася до профилните канали, трябва да се ориентирате към по-голямата страна:

• при размер до 250 мм дебелината на стената трябва да бъде 0,5 мм;
• с нарастването на размери до 1250 - 2000 мм дебелината на стената се увеличава до 0.9 мм;
• ако размерът на по-голямата страна е над 2000 мм, тогава е необходимо допълнително изчисление, за да се обоснове дебелината на метала.

Ако вашите ограничения и част от кръглите вентилатори:

• например, могат да се използват кръгови вентилационни канали с диаметър по-малък от 200 mm, само ако дебелината на стената не надвишава 0,5 mm. Дори ако вентилационната тръба с дебелина 160 мм ще има дебелина на стената от 0,6 мм, следвайки спецификацията, тя трябва да се смени. В частното строителство, разбира се, няма такива строги ограничения;
• но в случай на голям диаметър (от 1800 до 2000 мм), дебелината на стоманата може да се увеличи до 1,4 мм. Необходимо е тръбата просто да не се огъва под собствената си тежест.

Избор на тръбопровод

При определяне на размерите на напречното сечение трябва да се вземе предвид и скоростта на движение на въздуха. Вентилационният тръбопровод, разположен в апартамента, не трябва да бъде източник на постоянен шум, а скоростта на потока въздух, който влиза в апартамента (касае се както за тръбопроводите за захранване, така и за отработените газове), не трябва да причинява дискомфорт.

По этой причине для разных участков вентиляционной системы вводятся свои рекомендованные показатели скорости движения воздуха, что сильно влияет на воздухообмен. Например, вентиляционная труба 200 мм диаметром при скорости движения воздуха 1,0 м/с сможет обеспечить воздухообмен на уровне 11ли м^ли/ час. При увеличение на скоростта до 1,5 м / сек, обмяната на въздуха ще се увеличи с 1,5 - до 169,5 м^ли/час.

Обаче, много зависи от начина, по който се разпространява въздухът (природен или принуден). Така при системи с естествена циркулация максималната скорост на въздушния поток може да достигне до 2 м / сек (в мини), в въздуховодите в апартаментите въздушният поток се движи с по-ниска скорост.

Но ако вентилационната тръба в частна къща е допълнена с канален вентилатор, тогава дебитът се увеличава.

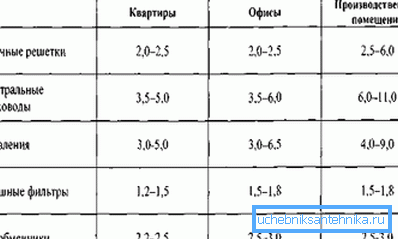

Тъй като разпространението на мощността на вентилаторите е достатъчно голямо, е необходимо да се съсредоточи върху препоръчителните стойности за различните части на системата:

• на уровне приточной решетки скорость не должна превышать 1 – ли м/с;
• вытяжная решетка – 1,5 – ли,0 м/с;
• разпределителят на въздуха е 1,5 - 2,0 m / s;
• страничен канал - 4,0 - 5,0 m / s;
• основната вентилационна тръба - 6.0 - 8.0 m / s.

Ред на избор на напречен разрез на канала

Ръководството за самостоятелен подбор на секцията се състои само от няколко елемента:

• Първо трябва да определите скоростта на въздушния обмен в стаята;
• След това, след като сте задали определена скорост на движение на въздуха, се изчислява площта на вентилационния канал. Изчислението се основава на формулата

За да се определи диаметърът на вентилационната тръба, се използва формула.

• защото, когато изберете типичния размер, резултатът е закръглен, тогава трябва да проверите колко е променена скоростта на въздушния поток. Само от предходните формули трябва да извлечете изрази за определяне на скоростта

където a и b са размерите на правоъгълна секция, m.

Что касается воздухообмена, то можно использовать 2 подхода для его определения, но когда расчеты выполняются своими руками, то часто просто задаются нормой ли0 м^ли/ час за 1 човек. По принцип тези опции са възможни:

• като се вземе предвид многообразието от замяна на въздуха в помещението, в този случай стойността на обмяната на въздуха се определя от формулата

където V е обемът на помещението, m^ли/час;

n – норма кратности воздухообмена (как правило, для жилых домов принимается в пределах 1-ли).

• като се отчита скоростта на обмен на въздух на човек в сградата (стойността на въздушния обмен в този случай се счита в началото на изделието).

Пример за избор на размери на тръбите

Пусть нужно подобрать размеры вентканала для обеспечения вытяжки в комнате размером 4х5хли м. В комнате планируется нахождение только 1-го человека в течение долгого времени.

Изчислението се извършва в следната последователност:

• се определя въздушната обмяна - в нашия случай е възможно стойността да се зададе на 60 м^ли/час (из расчета ли,0 м^ли/ час за всеки 1.0 м² площ);
• скоростта на движение на въздуха в канала е приета - възможно е да се спре при стойност 1,0 m / s;
• определяется площадь сечения A = 60/(ли600•1,0) = 166,67 см²;
• е избран подходящият размер. В нашия случай можем да изберем или кръгъл въздуховод от 140 мм (площ на напречното сечение 154 см²) или правоъгълна секция от 100 х 200 mm (площ от 200 cm²);

• проверяется скорость. Для круглого канала она составит v = 60/(ли600•0,0154) = 1,08 м/с, а для прямоугольного сечения – v = 60/(ли600•0,0200) = 0,8ли м/с. Оба значения находятся в допустимых пределах, так что решающим фактором при выборе может стать цена и способ монтажа труб.

Какво да търсите при избора на канал

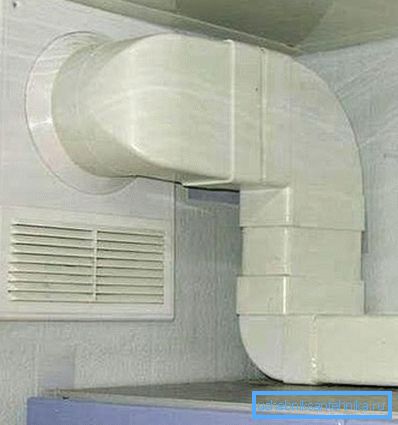

Когато избирате канал, трябва да вземете предвид не само изчислената част, но и веднага да помислите за удобството на инсталацията. В примера за изчисление е избран въздуховод с приблизително еднакъв капацитет, но в случай на кръгла секция неговият диаметър е 160 мм, а в случая с правоъгълна височина на напречното сечение - само 100 мм. При инсталиране на вентилационни тръби, спестяването на 60 mm височина може да бъде много важно.

Освен това трябва да се обърне внимание на такива дреболии като:

• защита от шум и изолация, Понякога е по-добре да закупите въздуховоди с фабричен шумо- и топлоизолационен слой;

Обърнете внимание! Затоплянето на вентилационните тръби е необходимо поради причината, че през зимата въздухът в ненагретия тръбопровод ще се охлади твърде бързо и ще има проблеми със сцеплението.

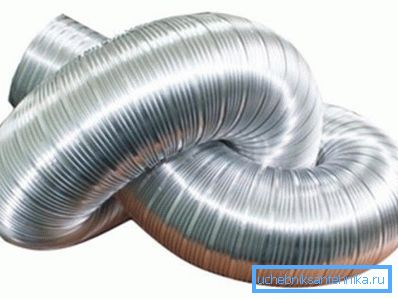

• ако на някои места каналът често трябва да се огъва под големи ъгли, може да е оправдано да използвате гъвкава тръба, Такива канали могат да бъдат направени полутвърди (изработени от алуминиево фолио, навити върху стоманена рамка) и изработени от PVC. Основното предимство на гъвкавата вентилационна тръба е възможността за гладко завъртане (това има благоприятен ефект върху аеродинамиката) и минимизиране на броя на формованите елементи.

Обобщение

Ключът към качествената вентилация може да се нарече подходящо проектирана вентилационна система. Значителна роля в това отношение играят не само местоположението на въздуховодите, но и тяхното изчисление (което означава избор на размери на напречното сечение). Препоръките в статията ще помогнат да се избегнат типичните грешки на новодошлите, а вентилацията на апартамента винаги ще работи стабилно.

Видеото в тази статия показва пример за вече инсталирана вентилационна система с правоъгълни тръби.
