Вентилационни тръби и въздуховоди в апартаменти и къщи

Няма изграждане на жилищна сграда без инсталиране и свързване на естествена или принудителна вентилационна система. В високи сгради за премахване на отработения въздух от жилищното пространство в атмосферата, вградени въздуховоди, направени от тухли или стоманобетонна най-често се използват, които се монтират директно в процеса на изграждане на къща. Когато запушена отдушник щранг или необходимо прехвърляне канал на друго място, се използва нов метал или пластмаса правоъгълни вентилационни канали, предназначени за външен монтаж.

Правила за оборудване на вентилационните канали

Когато извършвате ремонтни или инсталационни работи, трябва да знаете, че изграждането на ново или повторно оборудване на съществуващата вентилационна система от собствените си ръце трябва да се извършва в строго съответствие с установените строителни правила и правила.

За да улесни читателя да разбере тази проста задача, тази статия ще представи кратък преглед, който описва основните характеристики на разположението на главните въздуховоди и вентилационните канали в частните къщи и апартаменти.

Сортове от вентилационни тръби

Благодарение на дизайнерските си характеристики и взаимното разположение на вентилационните канали спрямо носещите стени на сградата, всички канали могат условно да бъдат разделени на няколко вида.

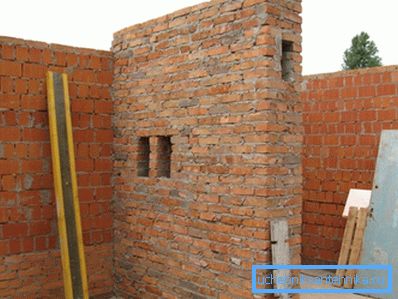

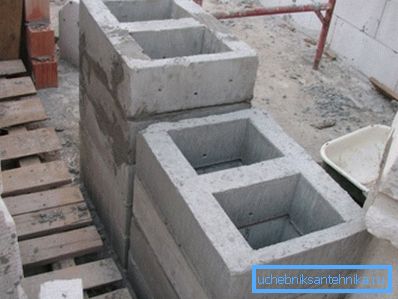

1. Вградени вентилационни канали с правоъгълно или квадратно напречно сечение обикновено се полагат в носещите стени на сградата по време на изграждането му. Когато се произвеждат, най-често се използва ръчна зидария на вентилационни канали, изработени от тухли, или образуването на специални стоманобетонни блокове, предназначени за инсталиране на такива системи.

1. Надземните или окачени въздуховоди са най-често плоски канали за вентилация под формата на предварително сглобени кутиеобразни конструкции, направени от листова поцинкована стомана. Монтаж и подключение подобных систем выполняется после окончания строительных и отделочных работ, а в случае перепланировки помещения - после окончания реконструкции, по специально разработанному техническому проекту.
2. Отвън или с други думи, предните вентилационни канали са самостоятелна конструкция, която е монтирана отвън на сградата, Такава система може да бъде изработена от тухли, монолитен бетон, както и от сглобяеми метални тръби от поцинкована или неръждаема стомана.

Съвет! Въздушните канали в частните къщи се препоръчват да бъдат поставени успоредно на комина на фурната в непосредствена близост до него. Такава конструкция, благодарение на възходящия поток на топъл въздух, позволява значително да се увеличи тягата и съответно да се подобри ефективността на вентилационната система.

Избор на материал

Понастоящем за монтирането на канали за дихателни пътища се предлага голям брой различни материали, чиято цена може да варира значително, но правилният избор зависи главно от специфичните условия на конструкцията и конкретното използване на конкретна стая.

1. Вградените въздуховоди от твърд бетон се отличават с висока здравина и дълготрайност, лесни за поддръжка и освен това с равномерно леене имат малко съпротивление на движението на въздушния поток.
2. Масивната тухла има подобни експлоатационни свойства, но в повечето случаи тунелите на вентилационните канали могат да създават турбулентни вихри, което значително намалява натиска, затова се препоръчва да се използва за монтиране на вентилационни системи с принудителна циркулация на въздуха.

1. Металните и пластмасови канали за вентилация са лишени от такъв недостатък, но те са по-трайни, затова трябва да бъдат защитени от външно механично напрежение. В допълнение, всички метални продукти (с изключение на неръждаема стомана) са обект на атмосферна корозия, така че те се нуждаят от допълнителна защита срещу влага от кондензация.
2. За монтаж в тухлена или бетонна стена се използват вградените въздуховоди от азбесто-циментовата тръба. От гледна точка на аеродинамиката и производителността, този материал е най-подходящ за монтаж на вградени вентилационни системи в процеса на изграждане на тухлена или монолитна сграда.

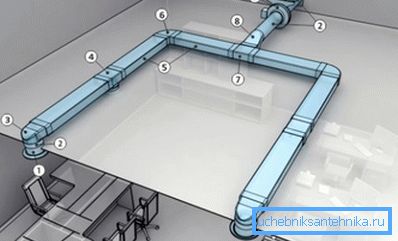

3. За монтирането на вентилационна система в затворено пространство, като окачени тавани или зад гипсокартонените стени, плоските вентилационни канали с малка дебелина, изработени от пластмаса или метал, са добре пригодени.

Съвет! При самоинсталиране на вентилация без натиск с естествена циркулация на въздуха се препоръчва използването на кръгли вентилационни канали, тъй като поради тяхната форма и гладка вътрешна повърхност създават минимална устойчивост на движение на въздуха.

Самопроизводствена канализация

Както вече споменахме по-горе, най-добрият начин да инсталирате интегрирания тръбопровод е да използвате кръгова азбесто-циментова тръба, така че по-късно ще бъде представена стъпка по стъпка инструкции за инсталиране на такъв въздуховод в тухлена стена.

1. С тухлена стена с дебелина на една и половина тухли, разпространена по обичайния начин до нивото на вентилационния отвор.
2. В долната част на тръбата за азбестоциментово рязане, отрежете предната стена към централната линия, на височина 120 мм, така че в края й да се образува стъпален прозорец.
3. В горната плоскост на зидарията поставете азбесто-циментовата тръба на прозореца в интериора и временно го прикрепете към сградните конструкции (колони, греди, таван) с помощта на плетене.
4. Продължете тухлата по същия начин, като поставите тухлата върху ръба пред и зад тръбата за цимент за азбест.
5. По този начин е необходимо горният край на азбесто-циментовата тръба да се отстрани заедно с околните тухли до ниво, което не е по-ниско от горната част на покривалото.

Съвет! За да свържете хоризонтален вентилационен тръбопровод към вертикална тръба на други етажи, на правилното място на азбесто-циментовата тръба е необходимо да изрежете правоъгълно или квадратно прозорец с широчина равна на диаметъра му и височина най-малко 120 мм.

Нормативни технически изисквания

В случай на самостоятелно изпълнение на монтажните работи е необходимо да се спазват общоприетите норми и правила, които се отнасят до подреждането на вентилационните системи, а формата на вътрешната част и размерите на вентилационните тръби трябва стриктно да отговарят на изискванията на нормативните документи.

1. Вентилацията за изгорелите газове в стаята трябва да бъде разположена в близост до тавана, като разстоянието от горния край до тавана не трябва да бъде повече от 100 мм.

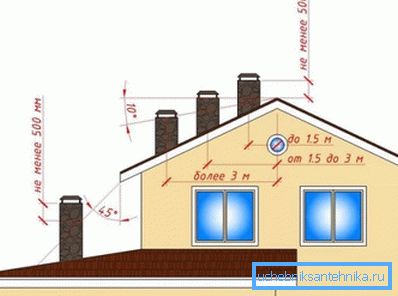

2. Ако изходът на тръбата се намира на покрива на не повече от 1500 мм от билото, височината му трябва да е най-малко 500 мм над билото.

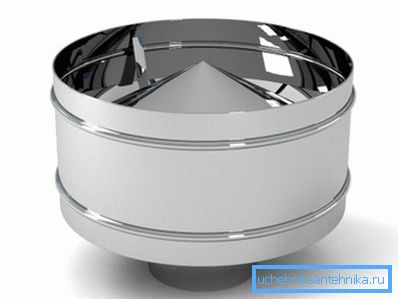

3. За да подобри естественото течение и да предпази вертикалната тръба от валежите, изходът му трябва да бъде оборудван със специален дефлектор от неръждаема стомана.

1. Вертикалните решетки с естествена циркулация на въздуха трябва да имат площ на напречното сечение най-малко 140-180 cm?, Което грубо съответства на диаметър на тръбата от 120-150 mm.
2. Зоната на напречното сечение на вертикални решетки с принудителна циркулация на въздуха трябва да бъде най-малко 90-130 cm, което съответства на диаметъра на кръглата тръба от 100-130 mm.
3. Всички вертикални и хоризонтални вентилационни канали, които преминават през стълбища, тавани или други неотопляеми помещения, трябва да бъдат изолирани с лист от експандиран полистирол или минерална вата с дебелина минимум 50 мм.
4. За да се осигури нормално сцепление, при системи с естествена или принудителна циркулация на въздуха, всички връзки трябва да са напълно херметични и да не показват видими повреди.

Заключение

Независимо от избрания материал и производствена технология, всички въздуховоди и вентилационни тръби съгласно SNiP 2.04.05-91 "Отопление, вентилация и климатизация" трябва напълно да отговарят на техническите спецификации, посочени в този нормативен документ.

За да получите по-подробна информация по този въпрос, можете да видите видеоклипа в тази статия или да прочетете съответната техническа и нормативна документация на нашия уебсайт.
