Вентилационна система - предназначение, основни и

Живеейки в провинцията, практически не мислите за вентилация, понякога е достатъчно за къщата да се направи най-простият дизайн. Друго нещо е, когато е необходимо да прекарате работно време в градските офиси, чиито прозорци са на път. В този случай, отварянето на прозореца не само не позволява свеж въздух, а напротив, само утежнява атмосферата в стаята.

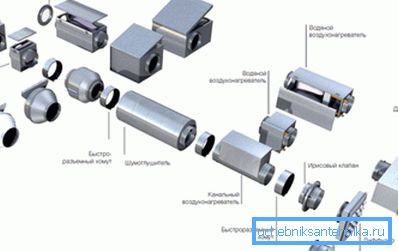

Комплексна система от вентилационни системи

Назначение

Днес е невъзможно да си представите без вентилация всяко производство, както и помещения в апартамент или къща.

Използването му е доста широкообхватно, а оборудването, въпреки че се различава по разнообразие, но всъщност са трите основни групи, които се занимават с:

  • създаване на въздушни потоци;
  • третиране на въздуха;
  • разпределение на въздуха през помещенията.

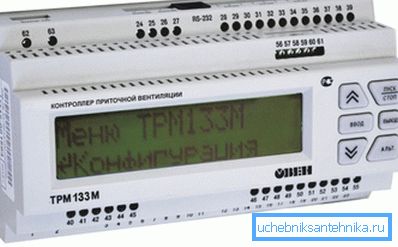

Контролер на вентилационната система на захранващия въздух

Отделно е необходимо да се предвидят допълнителни компоненти за вентилационни системи, които могат да се разглеждат като неразделна част от тях, способни да отменят страничните ефекти на работата:

  • противопожарни вентили;
  • топлоизолация;
  • шумоглушители.

Съвет: всички сложни вентилационни системи трябва да бъдат оборудвани с автоматизация.

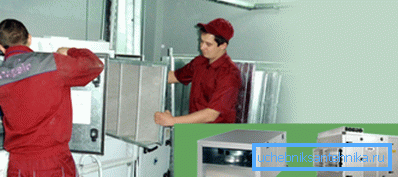

Сервиз и диагностика на вентилационни системи

Структура

Оборудването зависи от вида на вентилацията. Например, захранващият въздух се състои от елементи, които:

Създаване на въздушни течения Основният елемент на всички механизми е вентилатор, който може да бъде различен и използван за такива вентилационни системи:
  • изпускателната;
  • подаване на въздух;
  • доставка и изпускане.

С тяхна помощ е възможно да се създадат въздушни завеси и те могат да бъдат монтирани на покриви и вентилационни канали.

Процесът на въздуха Тези системи могат да бъдат отделени и могат да бъдат част от по-големи механизми:
  • овлажнители действат като част от голяма единица;
  • Въздушните охладители са секцията за климатизатори;
  • филтри - елементи на други устройства;
  • Въздухонагревателите са част от вентилационната система.

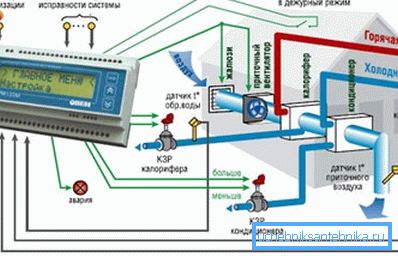

Диспечерските системи за вентилация позволяват да се реагира във времето на грешки

За разпределение на въздушните потоци се използват следните части на вентилационните системи:

  1. Дистрибутори на въздух:
  • дюзи с инжектори;
  • решетки;
  • перфорирани панели;
  • лампи таван;
  • щелевые устройства.
  1. Въздуховоди.
  1. Устройства регулирующего и запорного типа - клапаны, диафрагмы.

Основни елементи на вентилационната система

Както всеки дизайн, за да се гарантира правилното функциониране на системата, трябва да се отделят нейните елементи, които могат да работят самостоятелно или да бъдат синхронизирани с останалите чрез автоматизация:

  1. Решетка за всмукване Първата приема чист въздух отвън, цената му зависи от размера и материала. Най-често е правоъгълна или кръгла, има също овална или по поръчка. Тяхната задача е не само декоративна, но и практична - защита на вентилационната система от различни замърсявания, както и атмосферни валежи.
  1. Въздушният вентил Той е проектиран да контролира въздушния поток и също така предотвратява навлизането на външен въздух в системата, ако е изключен. Това е особено необходимо през студения сезон, иначе мразовит въздух и мокър сняг ще паднат в къщата и апартамента. Можете лесно да го инсталирате със собствените си ръце.

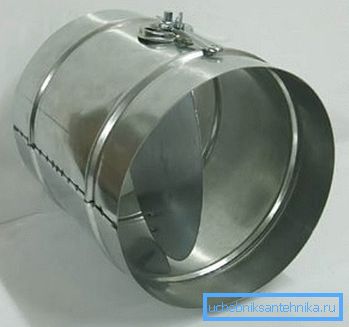

На вентилационния клапан за газта

Чаще всего в приточных вентиляционных системах производят синхронизацию заслонки на клапане с помощью электропривода, автоматизируя ее управление. Если включается калорифер - клапан открывается, когда выключается – он закрывается.

  1. Въздушен филтър важен елемент на системата, предпазващ я от надолу, прах, насекоми и мръсотия. Обикновено се използва грубо почистване, което може да задържа частици с размер 10 μm. Филтърният материал в този случай е акрил. Ако е необходимо да се увеличи защитата на вентилирана сграда, инструкцията препоръчва инсталирането на фин филтър, който задържа частици с размер до 1 μm, както и особено фино почистване, което не позволява частици да преминават до 0,1 μm.

Съвет: Проверявайте състоянието на устройството и го почиствайте всеки ден от прах и прах.

Препоръчва се да се инсталира датчик за налягане, за да се диагностицира филтърът, който може да наблюдава разликата в налягането на въздуха при входа и изхода на вентилационната система.

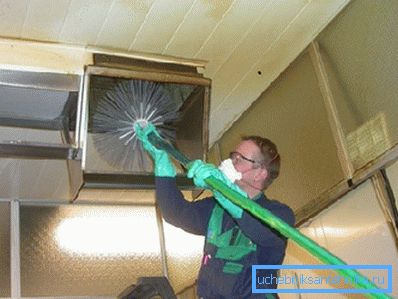

Периодично промиване на вентилационните системи ръчно
  1. фен Използва се при всички принудителни системи за обмен на въздух и статично налягане във вентилационната система. Той има два основни параметъра - обема на подадения въздух и налягането. По проект те могат да бъдат аксиални и центробежни.

Първите получават одобрение от клиенти поради тяхната надеждност и висока производителност. Недостатък - създаване на ниско общо налягане, поради което в намотките на въздушните пътища скоростта на въздушния поток е значително намалена. В този случай препоръчваме да използвате радиални модели на вентилатори, способни да създадат високо налягане в потока.

Съвет: най-новите модели на европейските производители на вентилационно оборудване са доволни от ниското ниво на шум и малки размери.

  1. проводи са предназначени да разпределят обработения въздух през сградата, след като излиза от ауспуха.

Те са обединени в мрежа, състояща се от:

  • оказва;
  • адаптери;
  • тройников.

Изборът им се извършва от:

  • - зависи от необходимия въздушен обмен, който се определя от изчислението, както и от максималната определена скорост на въздуха;
  • форма - кръгла или правоъгълна, по-рядко овална;
  • твърдост - гъвкава, полуеластична и твърда.

Съвет: По време на работа трябва да се спазва допустимата скорост във вентилационната система, в противен случай тръбата ще се превърне в източник на шум.

Твърдите въздуховоди са изработени от поцинкована ламарина, могат да бъдат правоъгълни или кръгли. При определени условия те могат да бъдат изработени от неръждаема стомана.

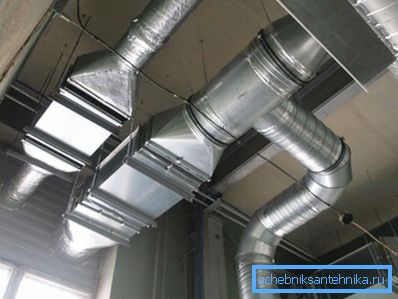

Реконструкцията на вентилационните системи позволява да се подобри нейната работа

Полу-гъвкавите и гъвкави въздуховоди са изработени от многослойно алуминиево фолио, имат кръгло напречно сечение, което се улеснява от стоманена тел, навита на спирала. Този дизайн е удобен за транспортиране, тъй като може да бъде сгънат "акордеон".

Недостаток - высокое аэродинамическое сопротивление из-за неровной внутренней поверхности, поэтому их следует применять  на проектах небольшой протяженности.

допълнителен

Нагреватели



  1. Те могат да бъдат електрически и вода.
  2. Приложени въздушни нагреватели за отопление и климатизация на въздушни маси в канални системи.
  3. Характеристики устройства:
  • Инсталацията се извършва в кръгъл или правоъгълен канал в стаята;
  • способно работать при температурах в диапазоне – 40°С - +40°С;
  • клас на електрическа изолация IP 40;
  • Не трябва да има твърди, лепкави и влакнести експлозивни вещества във въздуха.
  1. Монтажът на тръбни нагреватели се препоръчва да бъде поверено на специалисти. В този случай ще бъде възможно да се постигне равномерно разпределение на въздуха в целия му участък. Между най-близкия завой на канала и нагревателя трябва да има най-малко 3 диаметъра на последния.
  2. Можете да инсталирате инструментите в хоризонтален или вертикален канал. Не забравяйте, че когато вентилаторът е изключен, не включвайте захранването към нагревателя.
  3. За регулиране на топлинната мощност често се използват тиристорни регулатори.
Охладители



  1. Те се използват за охлаждане на външния въздух, който идва отвън.
  2. За да се намали температурата на потока, се използват различни охлаждащи течности:
  • вода;
  • хладилен агент;
  • етилен гликол.
Рекуператор Той е предназначен за смесване на два въздушни потока - отвън и връщане от стаята. Помага за намаляване на разходите за отопление на водата през студеното време и за намаляване на температурата на въздуха при горещо време.
Звуков атенюатор Необходимата част от вентилатора, който контролира нивото на шума, увеличава комфорта в помещението за работа или почивка.

Източникът на шум във вентилатора е всяко осцилаторно движение:

  • аеродинамичен;
  • механично.

Шумоглушители делят на:

  • плака;
  •  Tubular.

Основното им предимство е повърхността, облицована със звукопоглъщащ материал.

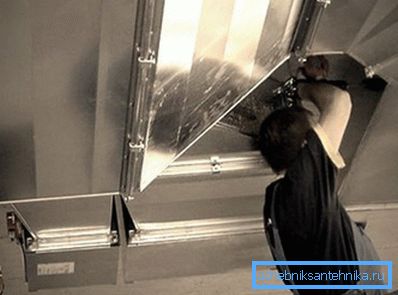

Инсталация и настройка на вентилационни системи от специалисти

заключение

При проектирането на вентилационна система е необходимо да се разбере не само нейната цел, но и устройството. Тогава ще бъде по-лесно да се знае - къде, какво и къде да се инсталират елементи и за какво ще се използват в бъдеще. Условно е възможно един от тях да бъде приписван на основните, а други на други.

Видеото в тази статия ще ви помогне да намерите допълнителна информация по тази тема.
