Вентилационна инсталация за газов котел в частни къщи

Всяко отоплително оборудване не може да работи без добра обмяна на въздух. Особено важно е вентилацията за газов котел в частна къща. Тук няма нищо, защото става дума за живота и здравето на хората. Неправилното инсталиране може да доведе до подаване на въглероден оксид в жилищните помещения, което е смъртоносно и няма цвят, миризма и всички последващи последствия.

Няколко думи за документите

Събирането на разрешителни никога не е било приятно занимание. Но както знаете, всички правила и наредби са написани въз основа на истински грешки, така че тяхното несъответствие може да доведе до големи проблеми и наказанието е най-безобидното от това, което може да се случи.

Монтажът на газово оборудване в жилищни райони се регулира от няколко документа. На първо място, това е SNiP 42-01-2002. Що се отнася конкретно до вентилацията на котли и димоотводи в частни сгради, тези изисквания са изложени в SNiP 11-35-76.

Съвет: Има и друг полезен документ, наречен Газоснабдяване, базиран на SNiP 2.04.08-87. В момента официално вече не работи, но съдържа и много полезна информация. Освен това въз основа на нея са разработени съществуващи стандарти.

Ключови точки и изисквания за споразумението

Преди да купите самия котел и друго газоразпределително оборудване, е необходимо да определите местоположението на инсталацията му. Може би най-важното тук е организирането на добър въздушен обмен.

изисквания

В помещенията с газоразпределителна техника, в които няма постоянен професионален надзор, съгласно нормите се приемат следните правила за подреждане на вентилацията.

• За изолиран бойлер пълен въздух за 1 час, находящ се в жилищни сгради трябва да бъде най-малко 3 пъти, Важното е, че тези данни се вземат, без да се взема предвид притокът на въздух в пещта на котела.
• Съгласно изискванията, височината на тавана в котелното помещение трябва да бъде 6 м, Но в частното жилищно строителство това е практически нереалистично, поради което за всеки метър на тавана, намаляването на въздуха в стаята трябва да се увеличи с 25%.
• Обикновено, толкова много цикли на обмен на въздух в малка стая, за да се осигури естествен начин, е много трудно, така че в повечето случаи трябва да се инсталира изкуствен приток.

Важно: тези препоръки са валидни както за газовите, така и за твърдите горивни системи. Има малка разлика в инсталацията.

Изчисляване на системните параметри

Добре изпълнените изчисления са гаранция за продължителна и безопасна работа на оборудването. Професионалните проекти са доста сложни, включват включването на всички параметри. Но за частно жилищно строителство, това често се оказва излишно, всичко се свежда до няколко формули, които можете да използвате, за да изчислите себе си основните данни.

За да разберете какъв диаметър на канала трябва да осигурите естествен въздушен обмен, трябва да имате следните данни.

1. На първо място, това е обемът на самата стая, който се измерва в кубични метри.
2. Необходимо е също така да се вземе предвид скоростта, с която въздухът в тръбата ще се движи, за естествена вентилация този параметър е 1 м / сек.
3. И последният компонент е същият коефициент на нарастване на броя на циклите на въздушния обмен, в зависимост от това колко по-малка е височината на тавана в сравнение с референтния 6m.

Освен това, за по-голяма яснота, нека разгледаме изчислението на канала с конкретен пример.

• Да предположим, че стая има ширина 4, дължина 3 м, височината на тавана е 2,7 м. Умножете данните и получавате обем от 32,4 м ?.
• Що се отнася до коефициента на многообразие на обмен на въздух, ние ще го изчислим както следва: (6м - 2.7м) х 0.25 (процент на намаление) + 3 (брой цикли за 6м) = 3.8.
• Сега можем да изчислим колко въздух трябва да излезе с естествена вентилация за 1 час от тази стая: 32,4m? х 3.8 = 123 m ?.
• С тези данни изчисляваме напречното сечение на канала за естествен въздушен обмен. За да направите това, трябва да разделите 123 м?, При 3600 (броя секунди в 1 час). Получаваме, че вентилацията на помещението с газовия котел трябва да се извърши през въздухопровода с напречно сечение от 0,034 m ?.

Както можете да видите, инструкцията е съвсем проста. Често вентилационните тръби за газови котли се вкарват в кръгова секция, тъй като цената, която те имат, е значително по-ниска. Специалистите препоръчват канализационни PVC тръби. За горния пример това ще бъде раздел от 204 мм.

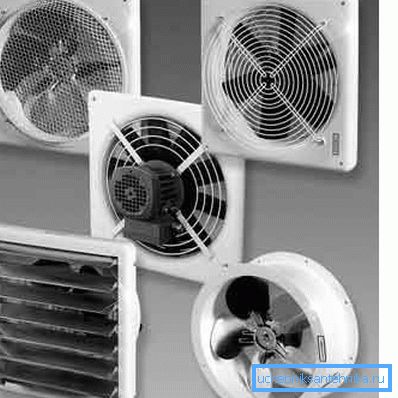

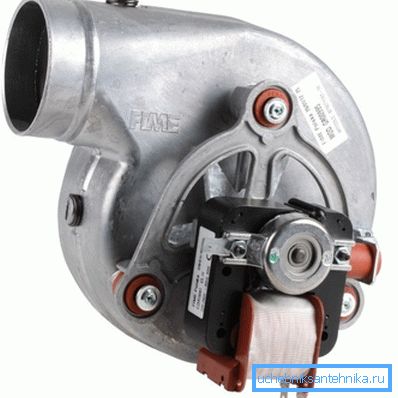

Често не е удобно и не е подходящо да се монтират въздуховоди с голямо напречно сечение. В такива случаи се монтират стандартни канали със сечение от 100 - 150 мм и се задейства принудително затягане. Най-лесният начин е да инсталирате вентилаторите за захранване и отработените газове със същото захранване. В зависимост от силата на звука, се избира силата на устройството.

Важно: изчислението е направено за един канал, но има 2 в стаята, приток и отработени газове. И двата канала трябва да имат същия диаметър, в този случай 204 mm.

Инсталационни препоръки

Самият собственик прави насилствената или естествена вентилация, като изхожда от характеристиките на своето оборудване и параметрите на дадена стая. Как да извършим най-простите изчисления, показахме, тогава можете да продължите да инсталирате самата система. Има и ограничения и правила.

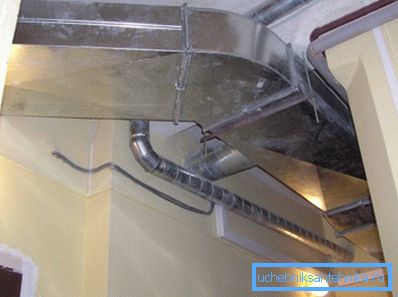

Както знаете, въздуховодите могат да се поставят хоризонтално или вертикално. Що се отнася до хоризонталното монтиране, това е допустимо само за системи с принудително изпускане. Плюс това, те трябва да бъдат прави, без никакви обрати. Дължината на линията зависи от параметрите и мощността на оборудването.

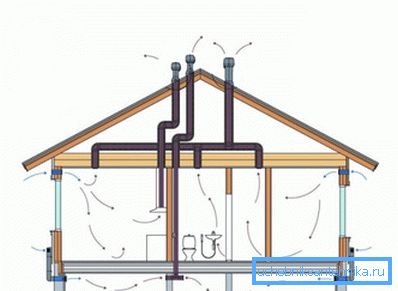

Вертикалните канали могат да се използват за изкуствена и естествена вентилация. Минималната дължина на праволинеен вертикален канал трябва да бъде най-малко 3 м. В противен случай може да има прекъсвания на естественото течение.

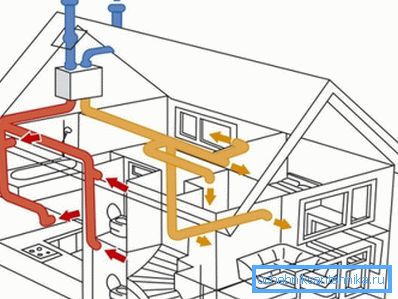

Експертите препоръчват инсталирането на комбинирани системи, в случай на отказ от принудителна вентилация, можете да намалите натоварването на оборудването. В резултат на това системата може да работи с естествен въздушен обмен.

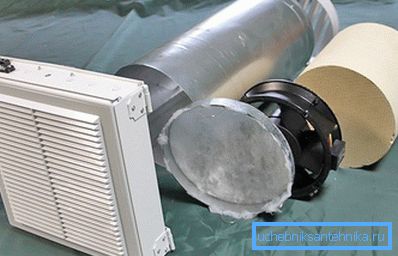

Независимо коя система предпочитате, обемът на въздуха, изваден от стаята, трябва да бъде равен на входящия поток. Не разчитайте само на вентилатора на захранващия въздух, а качулката също трябва да бъде инсталирана чрез изкуствена инжекция.

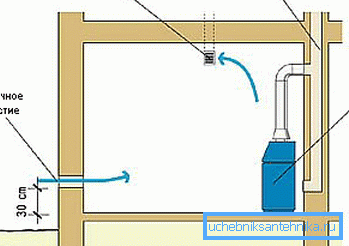

Местоположението на входа и отработените газове се определя в зависимост от местоположението на котела. Притокът винаги се извършва директно в близост до котела или зад уреда.

Качулката трябва да се намира в горната част на помещението, за предпочитане в близост до тавана или директно в тавана. В този случай разстоянието между захранващите и изпускателните тръби трябва да бъде възможно най-дълго. В идеалния случай диаметрално противоположно.

За мощните модули, инсталирани в къщи с големи квадратчета и няколко етажа, вентилационният отвор трябва да бъде отделно оборудван. По принцип е принуден да изпомпва, монтира се по външната стена на сградата и излиза над билото на покрива.

Във видеото в тази статия можете да видите тънкостите на редактирането.

заключение

Въпреки че инсталирането на вентилационната система в частна къща не е особено трудно и може да бъде направено от собствените си ръце, изчислението трябва да се вземе на сериозно. Ако не сте уверени във вашите способности, трябва да се доверите на професионалистите.
