Вентилация на жилищни сгради: схеми и регулаторни изисквания

Как может быть реализована вентиляция в жилом доме - многоквартирном или частном? Что по этому поводу говорят действующие строительные нормы? Каких нормативов расхода воздуха стоит придерживаться при самостоятельном проектировании?

Как да реализираме обмен на въздух в частна къща? Нека се опитаме да разберем.

Регулаторни изисквания

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий - 2.04.05-91 "Отопление, вентиляция и кондиционирование" и 2.08.01-89 "Жилые здания".

За удобство на читателя, нека да обобщим ключовите изисквания на документите заедно.

Температура

За всекидневната, тя се определя от температурата на най-студения петдневен период през годината.

• При стойността си над -31С в помещенията е необходимо да се поддържа минимално + 18С.
• При температурата на най-студения петдневен период под -31 ° C изискванията са малко по-високи: в помещенията трябва да има не по-малко от + 20 ° С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше - +20 и +22С соответственно.

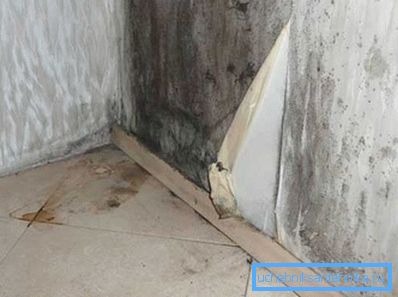

Това е полезно: променливостта на изискванията се дължи на факта, че при ниски температури и увеличаване на топлинните загуби точката на оросяване (точката на дебелината на обграждащата структура, където започва кондензацията на водната пара) се премества към вътрешната повърхност. Тези температури изключват замръзването на стената.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых - +24.

Въздушен обмен

Какви са нормите на вентилацията на жилищните помещения (по-точно степента на въздушния обмен в тях)?

Допълнителни изисквания

Какви други изисквания и препоръки могат да бъдат намерени в SNIP за отопление и вентилация на жилищни сгради?

• Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха - в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

• Вентилацията на апартамента трябва да бъде свързана към общия вентилационен тръбопровод не по-малко от 2 метра от тавана. Инструкцията е предназначена да сведе до минимум вероятността от преобръщане на течението при ветровито време.
• При използване на отделни помещения в жилищна сграда за обществени нужди, те са снабдени със собствена вентилационна система, която не е свързана с общата къща.
• При температурата на най-студения петдневен период под -40 ° С за триетажни и по-високи сгради е разрешено доставката на вентилационно оборудване за отоплителни системи.
• Газовите котли и колоните с изпускане на изгорелите газове в общата вентилация могат да бъдат инсталирани само в сгради, които не надвишават пет етажа. Котлите за твърдо гориво и бойлерите могат да се монтират само в едно- и двуетажни сгради.
• Препоръчително е да се осигури свеж въздух в помещения с постоянен престой на хора. Това, което всъщност ни води към споменатата схема: потокът въздух през хола и качулката през кухнята и банята.

Как работи

Така че, ние проучихме основните изисквания за вентилация на жилищни помещения. И как вентилацията се реализира в жилищни сгради и частни къщи?

Многофункционални сгради

Традиции

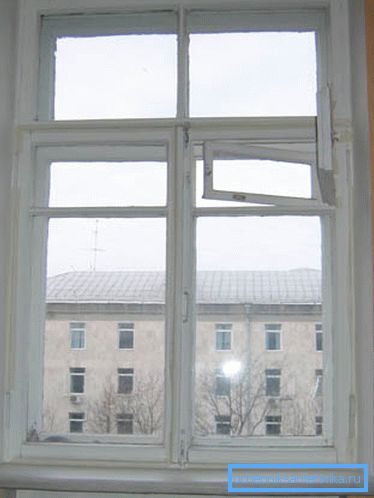

Традиционная для России и всего постсоветского пространства схема - естественная вентиляция, которая для воздухообмена использует разницу в плотности между теплым и холодным воздухом. Теплый вытесняется в верхнюю часть помещения и оттуда в вентканал; приток холодного в домах советской постройки обеспечивался за счет форточек для проветривания и неплотно пригнанных деревянных рам.

Изсмукващата вентилация е оборудвана според вече споменатите схеми: в бани, тоалетни и в кухни. Стаите бяха вентилирани с чист въздух.

Поскольку собственный вертикальный вентканал для каждой квартиры - роскошь, непозволительная в многоэтажках, вентиляционные системы отдельных квартир стали объединяться вертикальными шахтами.

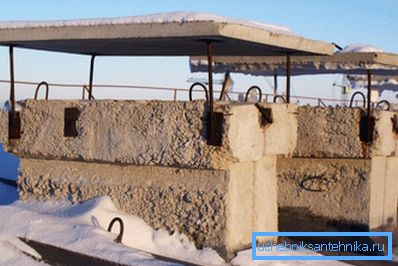

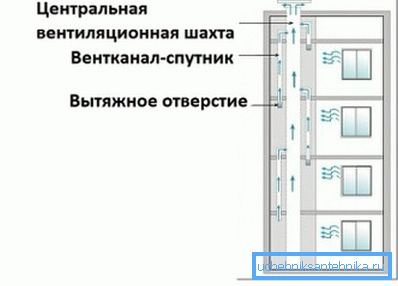

Шахты объединялись горизонтальным каналом, имеющим вывод на крышу и снабженным  зонтом, защищающим его от осадков; отвод на каждую квартиру снабжался коротким вертикальным каналом - спутником, который предотвращал воздухообмен между квартирами.

Какви са предимствата на такава схема:

• Простота на строителството и в резултат на това минимални инвестиционни разходи.

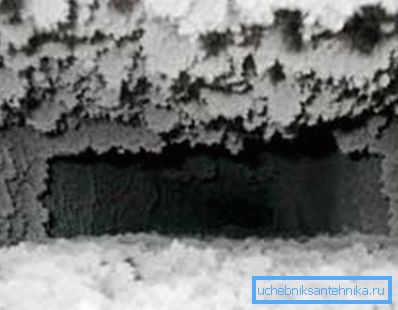

• Минимальные эксплуатационные расходы. В сущности, они сводятся лишь к редкой прочистке засорившихся вентканалов. Причина засорения - копоть от газовых плит и, реже, нарушения при строительных работах.

• Входящ поток от чист въздух в стаята директно от улицата, без да е необходима междинна обработка.

Разбира се, имаше някои недостатъци.

• На верхних этажах напор, обеспечивающий работу вентиляции, минимален. Отсюда - нередкие случаи пресловутого опрокидывания тяги в ветреную погоду.
• Длинный канал с шершавыми стенками (традиционные материалы шахты и отводов в квартиры - кирпич и бетон) обеспечивает высокое аэродинамическое сопротивление, снижающее эффективность вентиляции.
• Каналите често не са херметически запечатани: използва се циментов разтвор за свързване на техните елементи, които се използват за боядисване. Въздушната помпа допълнително намалява течението.

съвременност

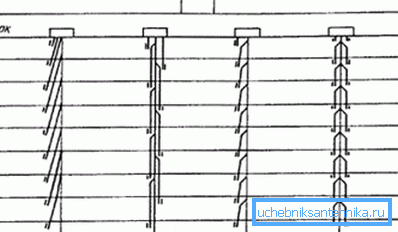

Наскоро при изграждането на нови сгради все по-често се прилага схема с топла тавана. Как изглежда тя?

Хоризонталните канали, които свързват няколко мини, са нещо от миналото. Вместо това цялата мансарда се превърна в камера за статично налягане.

Важно: благодаря стабилизации высокой температуры в чердачном помещении решается одна из основных проблем верхнего этажа - холодный потолок. Как следствие, снижаются требования к отоплению.

Валовете се комбинират с хоризонтални изходи в един блок за промишлено производство. Това свежда до минимум броя на потенциално изтичащите връзки.

Изходът на таванското помещение е инсталиран във всяка част на къщата. Интегрирането му в машинното отделение на асансьора позволява да се увеличи височината на изхода до 2 метра от нивото на покрива, без да се нарушава архитектурния облик на къщата, като по този начин допълнително се увеличава сцеплението.

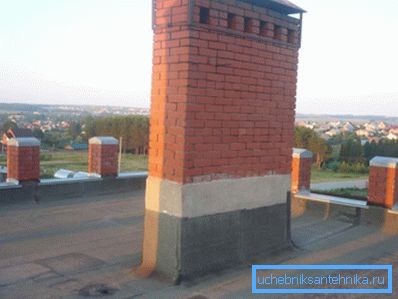

Чадърите, предпазващи мините от падане на дъжд и сняг, са нещо от миналото: те причиниха известно падане в тежестта. Вместо това, в основата на вала се монтира канализационна тръба с изтичане в канализационната система.

Отворът, отварящ се към покрива, придобива квадратно напречно сечение, което подобрява течението при ветровито време, независимо от посоката на вятъра.

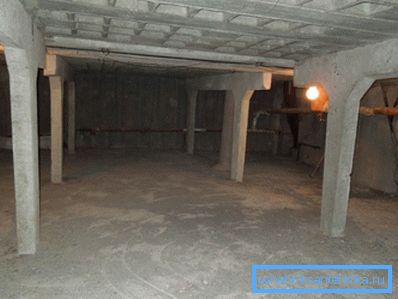

Таванът, събран от стоманобетонни плочи, е разделен на секции.

Така се решават два проблема:

1. Въздухът от различни входове не може да се смеси. Тяхното смесване при определени условия би могло да доведе до факта, че натискът в един канал би бил усилен от друг канал.
2. Наблюдавани са действителните правила за пожарна безопасност: противопожарна преграда, способна да предотврати разпространението на горещи продукти от горенето в огън.

Какъв е резултатът?

• Работата на вентилацията като цяло е станала по-стабилна, независимо от силата и посоката на вятъра.
• Аэродинамическое сопротивление канала-спутника увеличилось с 1 - 1,5 до 6 - 9 Па, что сделало воздухообмен в квартирах менее зависимым от этажа.

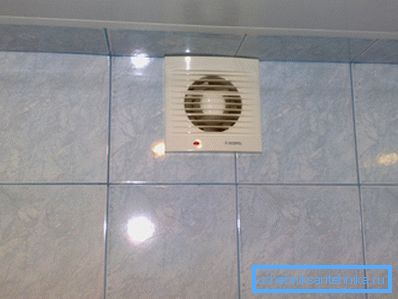

Нюанс: на двух верхних этажах тяга все-таки может оказаться недостаточной, поскольку каналы - спутники необходимой высоты просто-напросто негде разместить. Проблема полностью решается установкой в квартирах вытяжных вентиляторов: в этой схеме их работа уже не может привести к тому, что отработанный воздух из одной квартиры будет попадать в другую.

Принудителна тежест

Главная проблема любой схемы естественной вентиляции - ее зависимость от силы ветра.

Решаването на този проблем е съвсем очевидно:

1. Аеродинамичното съпротивление на мината е изкуствено подценено (например чрез монтиране на регулируеми клапани).
2. Валът е оборудван с радиален вентилатор с система за отстраняване на шума.

Цена возросшей эффективности - некоторое увеличение эксплуатационных расходов и инвестиционной стоимости проекта.

Чуждестранен опит

По-скоро любопитна схема на вентилация се осъществява в жилищни сгради от немски строители.

• Изсмукващата вентилация се организира през кухнята и комбинираната баня.

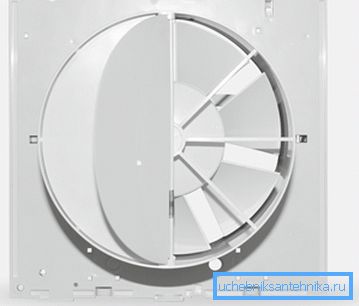

• Поемане на въздух е често срещана канал, който се отваря в една стая с няколко малки дупки около периметъра си и централен клапан със соленоид и възвратна пружина. Въздушният канал има повишена аеродинамична устойчивост и камера за звуково затихване.

Как работи:

• В режим на готовност екстрактът се извършва в ограничен обем.
• Когато включите светлината в банята или задействате захранването към кухненския вентил, пропускателната способност на входа на въздуха рязко се увеличава; Освен това се активира принудителната вентилация.

Частно жилищно строителство

Ясно е, че за еднофамилните къщи няма обща схема на вентилация: проектът е създаден за специфична структура. Авторът ще си позволи да споделя собствените си мисли, подкрепени от опита за инсталиране на вентилация в дома му.

Избор на схема

Изборът се основава на изпускателна вентилация с принудителна мотивация и естествен поток въздух през мазето.

Имаше няколко мотива.

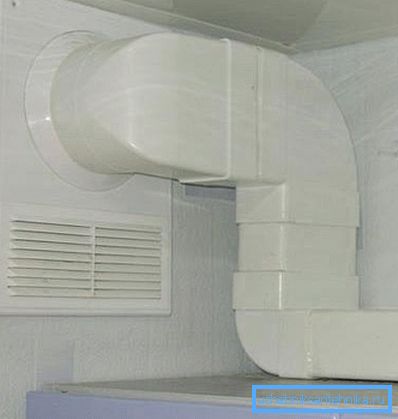

• Изпускателната вентилация означава полагане на един канал. Приточно-вытяжная - двух, что означает куда больший объем работ и ущерб для уже сделанного ремонта.

Струва си да се изясни: в този случай каналът за извличане на въздух вече е там. В тази роля един жлеб е бил прикрит от строителите между напречната греда, върху която са били поддържани плочите, и външната стена. Необходимо е само да се пробиват отворите за всмукване на въздух и да се организира качулката на улицата.

• Изчисляването на естествената вентилация на жилищните сгради е изключително сложно; за това са използвани сложни формули, които вземат под внимание много променливи или онлайн калкулатори, често дават ненадежден резултат, При принудително изтегляне производителността с минимална грешка е равна на капацитета на вентилатора.

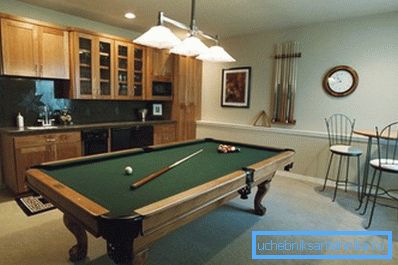

• Входящият въздух от сутерена (сух и разположен под нивото на земята) направи възможно температурата на въздуха да се стабилизира независимо от времето. Температура грунта ниже точки промерзания держится на уровне +10 - +14 градусов.

• Оперативните разходи са незначителни, Ето таблица, показваща консумацията на мощност на вентилатора от неговата работа.

Реализация

Прилагането на схемата със собствени ръце изисква минимален разход на време и пари.

• Притокът на въздух се организира в хола. Дупките в пода са покрити с решетки с мрежи за защита от насекоми.

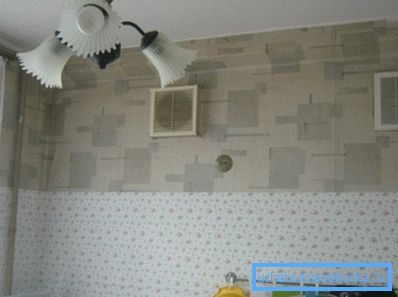

• Решетките за отработилите газове са монтирани в гипсокартон, който затваря канала между болта и стената.
• От канала до улицата се пробива дупка, в която е инсталирана изпускателна тръба с канален вентилатор и чадър, за да се предпази от дъжд и сняг. Тръбата е блокирана и измазана; Вентилаторът е снабден с дистанционен ключ.

Общата цена е около 1500 рубли. Нивото на влажност в къщата се стабилизира на удобно ниво; Температурата през зимата, когато отоплението е изключено, е поне + 12 ° С.

Заключение

Надяваме се, че нашият миниатюрен преглед на методите за организиране на вентилацията ще се окаже полезен за читателя.

Както обикновено, видеото в тази статия съдържа допълнителни тематични материали. Успех!
