Вентилация на промишлени помещения: задачи, сортове и

Създаването на удобни условия на работното място допринася не само за повишаване на производителността на труда, но и за задължително изискване на санитарните органи. Ето защо, вентилационните системи за промишлени помещения са също толкова важни, колкото и нормалните осветителни и централни отоплителни мрежи.

Тяхната инсталация, с оглед на сложността, не може да бъде извършена от нашите собствени ръце, но разбирането на принципите на развитие, проектиране и експлоатация е малко вероятно да бъде излишно.

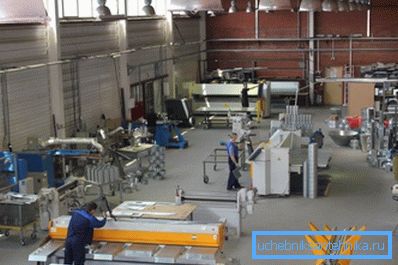

Устройството за вентилация на промишлени комплекси

Задачи

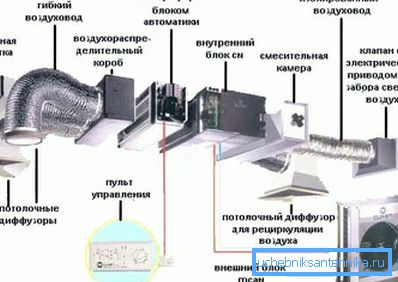

Вентилацията и климатизацията на промишлени помещения се осъществява с помощта на сложни инженерни системи, които освен въздуховодите включват и много допълнителни съоръжения: вентилатори, филтри, рекуператори, въздухонагреватели, охладители и т.н.

Независимо от вида на производството, площта на работилниците и нивото на замърсяване на въздуха, вентилационната система трябва да изпълнява следните задачи:

• осигурява на работниците чист и чист въздух;
• премахване на прах и неприятни миризми от стаята;
• филтрирайте вредните примеси, които могат да се образуват по време на различни технологични операции.

За обмен на въздух в промишлени магазини се използва естествена и механична вентилация, проектирана съгласно SNIP 41.01-2003.

В допълнение към удобната въздушна среда дизайнът на вентилацията на промишлени помещения трябва да има за цел създаването на приемлива температура за работа. Това се предвижда и от нормативни документи, регулиращи санитарното състояние на магазините във фабрики и фабрики.

Обърнете внимание! При производството на някои видове продукти (напр. Лекарства или продукти от рафинирането на нефт) могат да се освободят вещества, които са опасни за човешкото здраве. В този случай вентилационната система трябва да осигури бързо и ефективно отстраняване.

Дизайн принципи

Изчисляването на вентилацията на производствените помещения трябва да се извършва само от високо квалифицирани инженери. В този случай е необходимо да се вземе предвид естеството на производството, площта на помещенията, броят на работниците, климатичните условия и много други параметри.

Въпреки това, всяка промишлена вентилационна система се основава на принципите, изброени по-долу:

1. Всяка вентилационна система се състои от изпускателни и захранващи устройства, въздуховоди и оборудване, което създава удобен микроклимат в помещението (въздухонагреватели, климатици, стабилизатори на влага и т.н.).

1. Задължителен компонент на вентилацията на промишлени помещения е оборудването, което премахва прах, аерозоли и газове от въздуха, които са резултат от експлоатацията на технологично оборудване.
2. Някои отрасли (фармацевтични продукти, прецизна електроника) изискват специални условия на околната среда. В този случай във вентилационната система са включени допълнителни компоненти (например специални филтри или мощни климатици).
3. Инструкциите за експлоатация на някои видове оборудване предвиждат, че секции от магазини, където има вероятност да се появят опасни изпарения, трябва да бъдат оборудвани със специални качулки, отделени от общата мрежа.

1. Част от която и да е система за обмен на въздух са устройства, които извършват санитарно-хигиеничен контрол на вентилационните системи на промишлени помещения. В зависимост от показанията на някои сензори, е свързано допълнително оборудване, което пречиства въздуха или премахва вредните примеси.
2. При проектирането на промишлени вентилационни мрежи се взема предвид параметър като цената на тяхната работа. Желателно е горещият въздух, който идва от помещението, да се използва в топлообменници и студено - за охладителни машини и друго оборудване.

Разновидности

В зависимост от изпълняваните задачи, индустриалната вентилация е разделена на следните типове:

1. Обща обмяна - осигурява обща подмяна на въздуха в помещенията. Пример за това е традиционният аксиален вентилатор, вкаран в прозоречен или стенен вентилационен канал. Капацитетът на оборудването се избира въз основа на напречното сечение и дължината на канала.

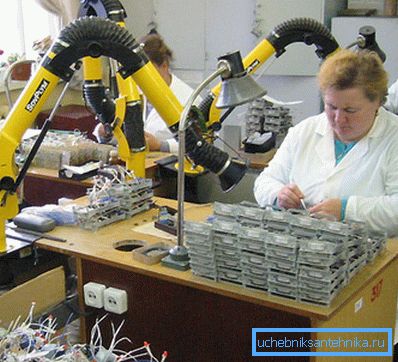

2. Индивидуални (местни) - почиства въздуха директно на работното място. Това е екстрактор, който премахва вредните примеси, прах, дим и други вещества, които могат да навредят на човешкото здраве.

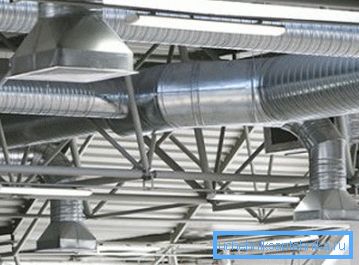

3. авариен - Използва се за аварийно пречистване на въздуха от дим, газ или други опасни примеси. Изискванията за вентилация на промишлени помещения, използвани само при аварийни ситуации, се различават от общите стандарти и няма да се разглеждат тук.

В допълнение, според начина на организиране на въздушния поток, индустриалната вентилация може да бъде:

• естествен;
• механично.

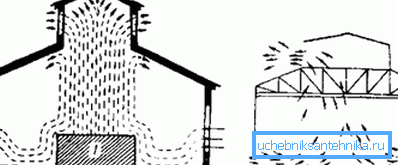

С естествената схема на вентилация, вливането и отстраняването на въздушните маси се дължи на натиска, произтичащ от разликата в температурата и налягането извън и в производствената зала.

Ефективността на тази вентилация е повлияна от:

• разликата в температурата на околния въздух на улицата и вътре в работилницата;
• разликата в атмосферното налягане около пода на производственото помещение и изходния отвор на изпускателния канал;
• скоростта на движение на въздушните маси на улицата.

Предимствата на естествената вентилационна система включват икономичност, екологичност и спокойствие. Въпреки това, при определени метеорологични условия ефективността рязко пада.

Механичната вентилация е свободна от този недостатък. В допълнение, той може да премества въздушния поток на всяко разстояние през въздуховодите на всяка секция и конфигурация. В допълнение, в този случай е възможно да се инсталира оборудване, което извършва отопление, охлаждане, изсушаване, овлажняване, филтриране и т.н.

Най-често се използва комбинация от естествени и механични вентилационни системи.

стандарти

Стандартите за вентилация на индустриалните помещения са фиксирани SNiP 2.04.05-91 и 41-01-2003. Според тези документи вентилационната система трябва да бъде инсталирана във всички промишлени помещения без изключение, независимо от тяхната функционална цел, площ и брой хора, работещи в тях.

Капацитетът на оборудването трябва да бъде такъв, че възможно най-скоро да се почисти въздухът в помещението в случай на дим или отделяне на опасни вещества.

Освен това, по време на проектирането следва да се вземат предвид следните параметри:

• функционалност на стаята;
• област;
• климатични условия;
• наличие и количество замърсители;
• влажност на въздуха;
• температура в цеха;
• пожарна безопасност и т.н.

Обърнете внимание! Основният параметър, който трябва да се вземе предвид, е осигуряването на чист въздух за всеки служител.

Тя е равна на 30 кубически метра. метра на час с площ от 40 квадратни метра или по-малко. м. В големите производствени комплекси стандартът нараства пропорционално.

При изчисляване на техническите характеристики на вентилационната система трябва да обърнете внимание и на следните нюанси:

1. Шумът, излъчван от вентилационната система, не трябва да изпъква на фона на звуците, произвеждани от машини и технологично оборудване, в противен случай ще бъде неудобно да се намирате в работилницата.
2. Въздушната обменна мрежа не трябва да води до допълнително замърсяване на въздуха в производствената зала. Това често се случва, когато отдавна инсталирана система не е периодично почиствана от прах и други примеси, натрупани там.

Монтаж на промишлена вентилация

Избор на оптимална схема

Съвременният пазар на инженерни системи предлага огромен избор от различни вентилационни системи, които правят възможно създаването на най-удобните условия на работното място. Широка гама от устройства, които се различават както по отношение на разходите, така и по функционалност, могат да отговорят на нуждите дори на най-взискателните клиенти.

При изграждането на индустриална вентилация е необходимо да се погрижи за придобиването и инсталирането не само на захранващото оборудване, което доставя чист въздух до фабричните работилници, но също така и екстрактори, които отвеждат въздуха от работните места, замърсени с дим, прах, вредни вещества и понякога патогени.

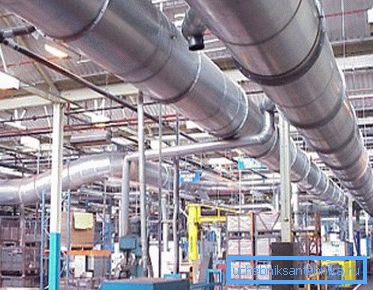

Изборът на този или на този вид оборудване се извършва индивидуално, като се вземат предвид характеристиките, присъщи на дадено промишлено предприятие.

Окончателната вентилационна система трябва да бъде:

• икономичен;
• ефективно;
• надежден;
• бързо отплаване.

Чистият и хладен въздух в магазина не само ще бъде от полза за работоспособността и настроението на служителите, но и ще удължи живота на технологичното оборудване и използваните инструменти.

Също така е икономически целесъобразно при проектирането на проекта незабавно да се предвиди включването във вентилационната мрежа на устройство за създаване на удобен микроклимат, независимо от външните условия.

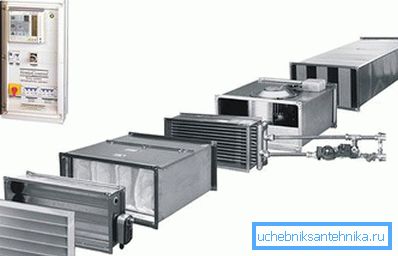

Съвет! За да се контролират работните параметри на вентилационната система, се препоръчва използването на автоматизирани компютъризирани системи, които променят определени параметри, като вземат предвид данните, получени от външни датчици. Това постига максимална ефективност и икономичност на работа.

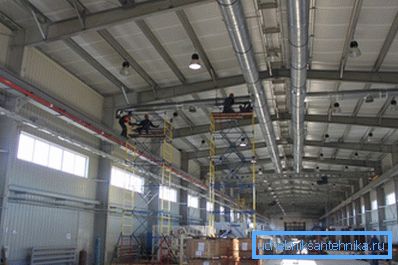

Монтаж на оборудване

При инсталирането на индустриални вентилационни системи е необходимо да се вземат предвид редица нюанси и характеристики, от които зависят както ефективността на нейната работа, така и трайността на конструкцията. Ето защо отделните елементи на въздушната обменна мрежа трябва да се сглобяват само от висококвалифицирани специалисти със съответните знания и опит.

Също така е важно да изберете правилните места за монтаж на електрическо оборудване: топлообменници, вентилатори, филтриращи системи и т.н.

В бъдеще въздушните канали се отвеждат от тази стая.

Монтаж на въздуховоди

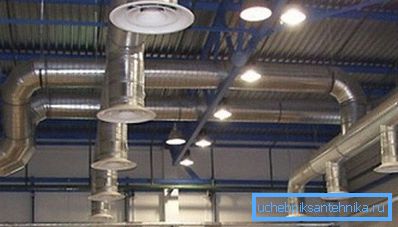

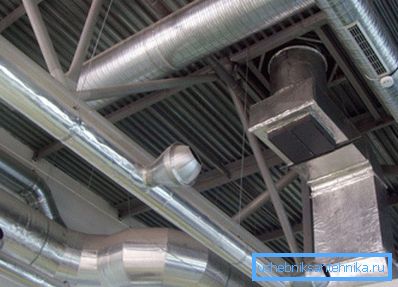

Вентилационните тръби в промишлени помещения, като правило, са прикрепени към тавана. След това те могат да бъдат прикрити като висящи декоративни панели. В търговски помещения е препоръчително да се използват въздушни канали, изработени от пластмаса или мед с по-привлекателен външен вид.

В модерното строителство се използват два основни типа въздушни канали:

1. Hard. Те са изработени от многослоен алуминий, поцинкована и фибростъкло. От тях почти цялата вентилационна система е инсталирана. За подреждане на завои, контури, вилици, специални профилни части се използват. Ако е предназначен за транспортиране на въздух, съдържащ агресивни примеси, е необходимо да се използват въздуховоди с повишена дебелина на стената.
2. гъвкав, Основната им цел - свързването на отделните секции и всмукателните отвори с главните тръбопроводи. Често гъвкавите алуминиеви маркучи се използват за монтаж на местна вентилация, която почиства въздуха близо до всяко работно място.

Процедурата за монтиране на вентилационни канали в производствена зала е, както следва:

1. На първо място, трябва да изчислите дебелината на стената и напречното сечение на въздушния канал. След това въз основа на тези данни се изчислява теглото на всеки елемент на вентилационната система. В някои случаи не е възможно да се установят канали с квадратно напречно сечение поради липса на пространство. Ако се сблъскате с тази ситуация, препоръчваме да изберете правоъгълните канали.
2. След това точките за закрепване на въздуховодите трябва да бъдат посочени на мястото на монтаж. Това ви позволява да изчислите броя скоби и други необходими фитинги. Не забравяйте, че монтажните скоби, които трябва да бъдат инсталирани, трябва да изключват колебанията в дължината на мрежата по време на преминаването на въздуха през тях. По-добре е да се осигури прекомерно количество осветителни тела, които да издържат на теглото на каналите при по-голямо натоварване.
3. След фиксиране на главните канали са монтирани отделни пръскачки и всмукателни устройства. В този случай се препоръчва използването на гъвкави маркучи с правилно напречно сечение.

заключение

Проектирането и инсталирането на промишлена вентилационна система е много сложен и отговорен процес. Завършената инженерна мрежа трябва напълно да отговаря на стриктните правила, установени от действащите строителни кодекси и правила.

От това зависи не само ефективността на функционирането му, но и здравето и може би живота на работниците. Повече подробности за този проблем можете да научите от видеоклипа в тази статия.
