Вентилация на помещения: как да изберете оборудването и да

Експлоатацията на модерна жилищна сграда или търговско строителство е невъзможно без наличието на вода, канализация, електричество и други комунални услуги. Много важно и вентилация на помещенията, благодарение на което стаите са свежи и замърсеният въздух е отстранен. Следващите инструкции ще ви разкажат за характеристиките на оборудването, използвано за вентилация, и за изчисляването на капацитета му, в зависимост от функционалната цел на сградите.

Характеристики на вентилацията на различни помещения

Всяка стая, разположена както в индивидуалната къща, така и в производствения комплекс, е проектирана да изпълнява специфични задачи. В зависимост от тях се изчислява вентилацията на помещенията и се закупува оборудването с необходимия капацитет.

Промишлени магазини

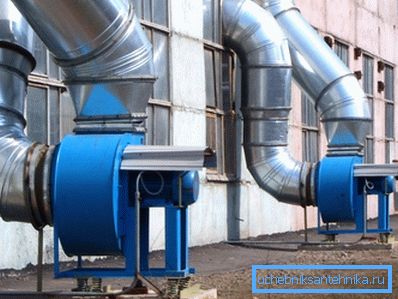

Вентилацията на промишлени помещения е предназначена да премахне вредните примеси в атмосферния въздух и да сведе до минимум други фактори, които оказват неблагоприятно въздействие върху човешкото здраве.

Те включват:

• висока температура;
• повишено ниво на влажност;
• отровни вещества;
• голямо количество прах;
• повишено съдържание на дим и UDD (ултрадисперсни аерозоли).

Обърнете внимание! В допълнение към създаването на удобни работни условия, вентилацията е предназначена да внася въздух в помещението в съответствие със санитарните и понякога други правила: пожар, технология и т.н. Понякога, без подходяща вентилация, технологичният процес не може да бъде осъществен (например при производството на стомана или монтаж на електроника).

Преди да започнете проектирането и инсталирането на системата за подаване и изваждане на въздух, трябва да:

• изчисляване на вентилацията на помещението, като се отчита площта му, проведените технологични операции, броят на работниците и други параметри;
• осигуряват инсталирането на оборудване, което произвежда въздушен аспиратор (извличане на прах от определени производствени процеси);
• ако е необходимо, инсталирайте система за филтриране на въздуха от вредни газообразни примеси.

Желателно е да се изберат такива видове вентилационни съоръжения, които не само отговарят на изискванията, но и са икономически жизнеспособни.

Индустриалните вентилационни системи са от два основни типа:

1. Обща обмяна - се използват само за доставяне на чист въздух в помещенията на магазините. Това не важи в случаите, когато е необходимо да се филтрират вредни примеси, защото поради техните конструктивни характеристики те могат да ги разпространят в цялата стая.

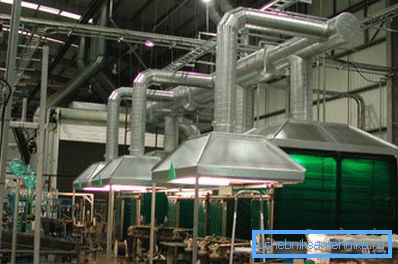

2. Местни - по-често срещани и ефективни системи. Същността на местната индустриална вентилация е, че всяко отделно работно място е оборудвано с индивидуално засмукване, което транспортира замърсения въздух до общо филтриращо устройство.

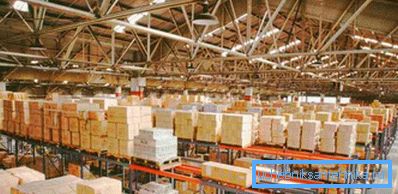

Складови комплекси

Помещенията, в които се съхраняват готовите стоки или стоки, се отличават с голям брой съоръжения, разположени там. Повечето съвременни логистични центрове разполагат с високотехнологични механизми, които улесняват движението на материалните ценности. Това затруднява организирането на ефективна вентилация на такива сгради.

Вентилацията на съоръженията за съхранение в съответствие със SNiP предвижда използването на всмукателни и отработени въздушни инсталации, инсталирани в производствени цехове, оборудвани с големи устройства и машини.

Съвет! При изчисляване на мощността и точките на монтиране на основните възли на въздушната мрежа е необходимо да се постигне максимално равномерно разпределение на въздушните потоци.

Съвременните кодове на сградите, които описват реда на вентилация на складовите помещения, предвиждат, че при инсталирането на тази инженерна мрежа се решават следните задачи:

• Не позволявайте спадане на температурата на околния въздух по вертикалната линия, в противен случай стоките, разположени на различни рафтове, могат да бъдат повредени в резултат на нарушаване на условията за съхранение;
• да се осигури такъв обем замяна на въздуха, който във всяка точка на склада съответства на хигиенни, противопожарни и други изисквания, както и при спазване на условията за съхранение.

В повечето случаи са завършени складови сгради:

1. Механична система за вентилация, Тя сервира чист въздух от улицата.
2. Естествена изпускателна вентилация, С негова помощ въздухът през специално подредените под покривните канали въздух се извежда от стаята.

сервизни помещения

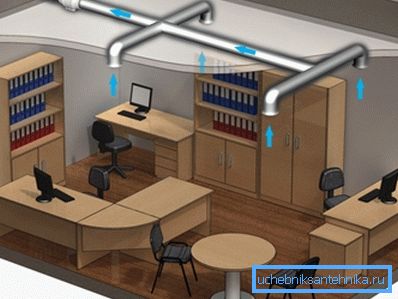

Ако малък шкаф може да бъде вентилиран и със собствени ръце, просто отваряне на прозореца, тогава голяма стая, където 10 или повече души работят през деня, за осигуряване на свеж и хладен въздух е много по-трудно. Ето защо вентилацията на офис помещенията е една от основните задачи, пред които са изправени архитектите и инженерите по време на строителството на търговски сгради.

В повечето случаи доставката и отстраняването на въздуха са организирани така, че този параметър да е минимален в съответствие с настоящите регулаторни документи. В такава стая ще бъде възможно да бъде, но не може да се говори за комфорт.

Ето защо при изчисляване на вентилационната система на офис пространство е препоръчително да се вземе предвид следното:

• Използваните вентилационни системи трябва да са възможно най-компактни, за да не заемат полезната площ на помещението;
• системата за захранващ въздух трябва да осигури не само захранване с въздушни маси, но и тяхното филтриране, отопление (охлаждане), стабилизиране на нивото на влажност, разпределение на точката;

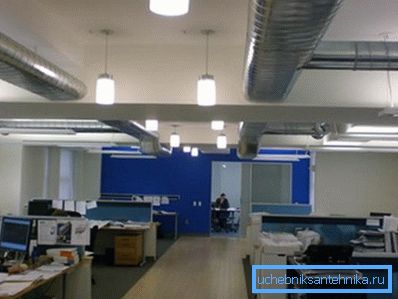

• добре е да се използват отделни схеми за вентилация: въздухът се подава в офиса чрез гъвкави или твърди въздушни канали и обработката му се осъществява в отдалечени агрегати, монтирани в технически помещения или на покрива.

Обърнете внимание! При вземането на решение за монтиране на вентилационно оборудване трябва да се обърне внимание на такава характеристика като цената на последващата му работа. В противен случай сметките за комунални услуги може да са твърде високи.

Помещения за добитък

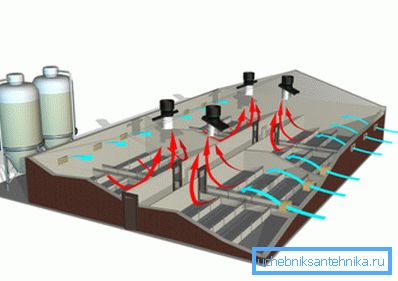

Вентилацията на помещенията за животни е предназначена да спести въздух в сградите от вредни газове, водни изпарения и микроорганизми, които са резултат от поминъка на добитъка. Освен това, благодарение на чистия въздух, създават се по-удобни условия за животните.

Изчисляването на капацитета на оборудването и размерите на въздушните канали се извършва, като се вземат предвид следните параметри:

• коефициент на топлопроводимост на стените на сградата;
• количеството топлина и влага, което се отделя от животните, съдържащи се в помещението;
• системи за събиране на животински продукти;
• начина, по който се съхранява.

Количеството входящ въздух трябва да бъде такова, че по всяко време концентрацията на вредни вещества да не надвишава допустимата стойност.

Ако ефективността на вентилационната система е ниска, животните ще страдат от липса на свеж въздух, когато е високо - в стаята се образува течение, което може да доведе до заболявания на добитъка.

Изчисляване на ефективността

Консумация на въздух

Изчисляването на естествената вентилация на помещението, както и принудителната доставка и изпускателната система, започва с определянето на неговата производителност във въздуха. Този параметър показва колко кубически метра системата може да помпа за час.

Обърнете внимание! Съществуват правила за вентилация на помещенията, които трябва да съответстват на всяка система за вентилация. Ако не се спазват, изградената сграда не може да бъде пусната в експлоатация.

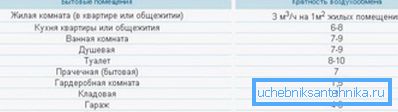

На първо място, необходимо е да се определи така наречената честота на обмен на въздух, т.е. колко пъти в рамките на един час ще има пълна промяна на въздуха в стаята. Валидните стойности зависят от много параметри и са посочени в SNiP. Като общо правило, заместването на въздуха трябва да се извършва 2-3 пъти на час.

За да се определи ефективността, трябва да се изчислят два вида обмен на въздух: по броя и броя на хората в стаята, а след това и по-големия от тези параметри.

Изчисляването на замяната на въздуха чрез множество се прави по следната формула:

L = n * S * H, където:

• n - скоростта на заместване на въздуха (в офисите се приема, че е равна на 2,5, в обикновена жилищна сграда - 1);
• S е площта на стаята;
• H - височина от пода до тавана.

Обмяната на въздуха с броя на хората в стаята се извършва по следната формула:

L = N * Lnorm, където:

• N - брой на хората
• Lnorm - нормата на консумацията на въздух на работник или жител.

Този параметър е:

• за човек, който е в покой - 20 кубически метра на час;
• за офис служител - 40 с. метри за час;
• за работник, който извършва физическа работа - 60 кубически метра. метра на час.

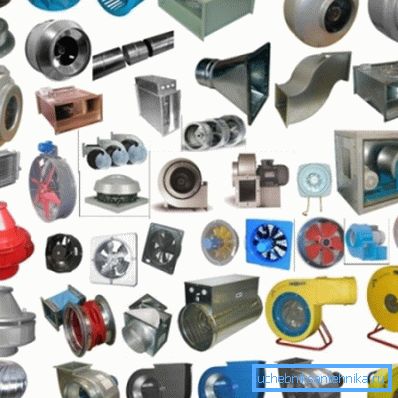

След като сте получили желаната стойност на производителността, трябва да закупите вентилатор или захранваща система, която осигурява необходимия обем на изпомпване. Важно е да знаете, че производителността зависи пряко от така наречената устойчивост на въздушната мрежа (напречен разрез и обхват на въздушните канали). Цялата необходима информация обикновено се посочва в придружаващата документация на оборудването.

Не е необходим пример за изчисляване на вентилацията на помещение, но най-често срещаните стойности на мощността могат да бъдат полезни:

• апартаментите в градската къща изискват вентилационен капацитет от 100 до 700 кубически метра. метра въздух на час;
• Индивидуалните вили се проветряват ефективно от инсталации с капацитет от 1000-3000 с. метри за час;
• офисите трябва да бъдат оборудвани с инженерни мрежи, които изпомпват до 20 хиляди кубически метра. метра въздух.

Мощност на отоплителната система

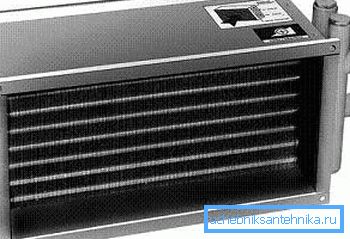

Температурата на въздуха, вкарана в помещението, може да бъде твърде ниска (особено по време на студения въздух), което влошава ефективността на отоплителното оборудване. Ето защо често се използват нагреватели или рекуператори на топлината, които извършват отопление.

Според текущия SNiP, температурата на входящия въздух не трябва да бъде под +18 градуса по Целзий. Силата на отоплителния елемент се изчислява така, че да може да загрява въздушния поток, независимо колко студен може да бъде.

Например, ако колоната на термометъра спадне до -22 градуса по Целзий през зимата, нагревателят трябва да повиши температурата с 40 градуса.

Съвет! В някои случаи е възможно да се монтира въздушен нагревател с по-ниска мощност, тъй като в повечето случаи те са слаби.

По време на изчисленията е необходимо да се вземе под внимание възможността за свързване на нагревателя към еднофазна (220V) и трифазна (380V) електрическа мрежа. Последният вариант е за предпочитане, тъй като в този случай се използва по-нисък ток. Освен това, ако капацитетът на топлинното оборудване надвишава 5 kW, свързването към еднофазна мрежа е забранено.

Токът, необходим за захранването, се изчислява, както следва:

I = P / U, където:

• P - мощност на въздушния нагревател.
• U - напрежение (220 V или 660 V - за трифазна мрежа).

Не забравяйте, че ако електрическото окабеляване, което се предлага в дома или офиса, не позволява свързването на устройства с това захранване, можете да инсталирате по-слаб модел.

Важно е да знаете колко избраният от Вас модел на нагревателя на въздуха може да повиши температурата на подадения въздух. Тази стойност се изчислява, като се използва следната формула:

Т = 2.98 * P / L, където:

• P - мощност на въздушния нагревател.
• L - пропускателна способност на въздуха.

В повечето случаи при проектирането на вентилация в частен апартамент има достатъчно мощност от 1-5 kW, офисите ще изискват инсталирането на по-продуктивни сортове.

Съвет! За да се спестят пари за комунални услуги, е възможно да се използват системи за отопление, които са част от отоплителната мрежа. Това е така нареченият бойлер. Благодарение на него ще се освободите от необходимостта да плащате допълнително електричество.

Други параметри

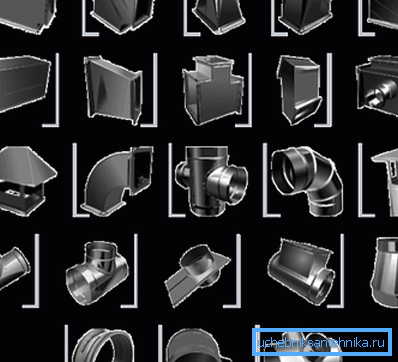

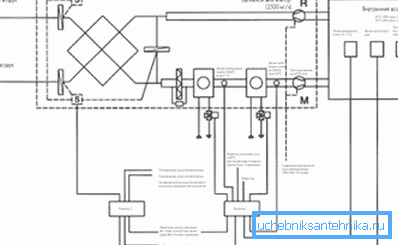

След изчисляването на изброените по-горе стойности може да се започне съставянето на схема за вентилация. Показва всички използвани въздуховоди, фитинги и разпределители на въздушен поток.

В този случай трябва да имате предвид:

• натоварване, което се създава по време на работата на вентилатора;
• скорост на въздуха;
• нивото на шума, създадено от вентилационната система.

Тези параметри могат да бъдат намерени в придружаващата документация за оборудването.

заключение

Изчисляване на ефективността вентиляционной системы – сложный процесс, требующий наличия определенных теоретических знаний и навыков. Однако, воспользовавшись приведенной выше информацией, вы сможете если не выполнить ее самостоятельно, то уж точно проконтролировать правильность вычислений. Более подробно о проектировании инженерных сетей вы можете узнать из видео в этой статье.
