Вентилатори за вентилация: преглед на основните проекти и

Изборът на вентилатор за вентилационната система е един от най-важните моменти при проектирането на веригите за обмен на въздух. Изключително важно е, че избраното устройство осигурява необходимата производителност и всмукването / отстраняването на въздуха се извършва в точното количество.

По-долу ще разгледаме какви видове вентилационни вентилатори се използват в различни ситуации, както и дайте няколко съвета за инсталиране на уреди за домашни нужди.

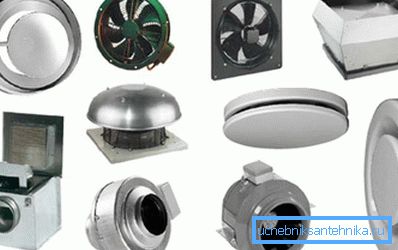

Сортове на моделите

радиален

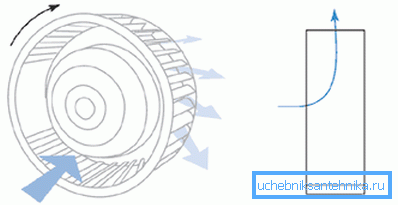

Радиальными конструкциями называются устройства, у которых рабочие части - лопатки - располагаются на ободе. Сам обод вращается вокруг оси, создавая поток воздуха высокого давления.

Обърнете внимание! В повечето случаи такива системи се инсталират извън помещенията - на покрива или на отдалечените стени. Вътрешната инсталация на радиаторите е оправдана само на техническия етаж.

Ефективността на това устройство, както и други параметри се определят от формата на лопатките за всмукване на въздух.

• Модели с остриета, извити назад по отношение на посоката на въртене на джантата, добра работа се демонстрира само при работа с чист въздух, Доста често такъв дизайн има вентилатор за принудителна вентилация. По отношение на предимствата на този модел, най-важното е да се вземе предвид ниското ниво на шума при работа дори при границата на мощността.
• Правите лопатки (радиални и отклонени назад) често се използват при подреждането на системи за отстраняване на замърсения въздух, Конфигурацията на работното колело предотвратява замърсяването на въртящите се части на вала и джантата, което значително намалява износването на части и улеснява превантивната поддръжка.
• Наклонените напред остриета осигуряват висока ефективност на обмен на въздух дори при относително ниско налягане, Формата на крилната част позволява да се постигнат добри резултати от гледна точка на относително малки размери на устройството, поради което такива конструкции са предпочитани при проектирането на системи за битова обмяна на въздух.

Общите предимства на този тип устройства включват добро впръскване на въздуха, което осигурява излишък на притока, което означава, че са създадени условия за непрекъсната работа на качулката.

аксиален

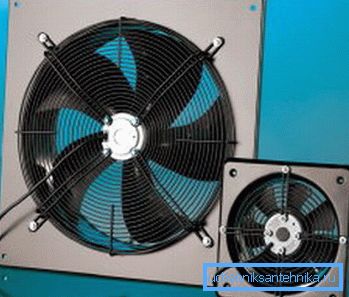

Аксиален (аксиален) вентилатор - най-разпространеният модел, който се използва в повечето качулки. Такива устройства са оборудвани с качулки, системи за принудително протичане, таван, вентилатори за пода и др.

Дизайнът на тези инструменти е съвсем прост:

• Въртящият момент, както и в предишния случай, се предава на оста на механизма.
• Директно върху оста са монтирани лопатки (т.нар. Винтов тип закрепване). Формата и размерът на ножовете зависи от обема на транспортирания въздух, което обяснява разнообразието от модели на пазара.

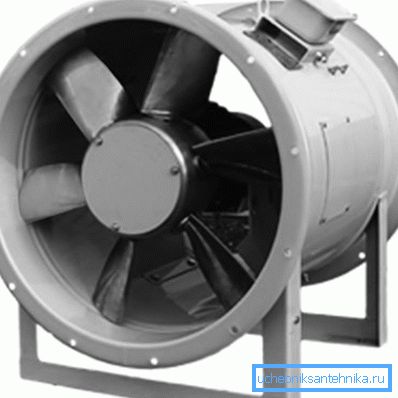

• От друга страна, монтирането на лопатките директно върху оста води до значителни загуби на производителност, тъй като най-често аксиалният вентилатор е монтиран в цилиндричен корпус или канал с минимални разстояния между стените и лопатките.

Обърнете внимание! За да се увеличи производителността зад витлата, често се монтират направляващите винтове. Монтирането на системата за обмен на въздух в кухнята или банята, можете да го направите сами, като галванизирани стоманени плочи като части.

диагонал

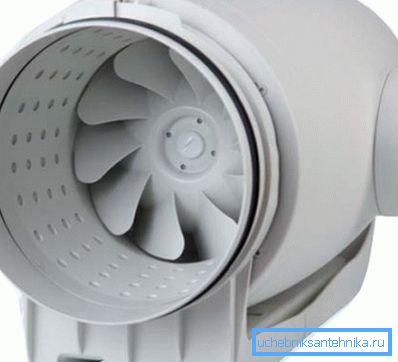

Динамичният вентилатор е резултат от комбинирането на принципите, чрез които се изграждат аксиални и радиални модели:

• Работното колело е монтирано на ротора, фиксирано под голям ъгъл.
• Когато колелото се върти, налягането се увеличава поради увеличаването на центробежната сила.
• В същото време, колкото по-висока е скоростта на въртене на вентилатора, толкова по-високо е инжектираното налягане.

Що се отнася до обхвата на тези устройства, то е много ограничено. Като правило, центробежни вентилатори за вентилационната система в системи за принудително въздушно охлаждане, както и в контурите на доставките с голям обем.

диаметрално

диаметрално устройства внешне очень сильно отличаются от других аппаратов, которые используются для обеспечения притока и вытяжки:

• Работното колело е пръчка или цилиндър с относително малък диаметър.
• На пръта или външната стена на цилиндъра са монтирани лопатки за подаване на въздух. Те могат да имат различни профили, но най-често се използват модели с остриета, извити в посока на въздушния поток.
• Въздухът минава отвън на вентилатора, за да увеличи налягането, движещите се части обикновено се поставят в специални корпуси.

Този дизайн ви позволява да премествате доста големи количества въздух. По тази причина се използват диаметрични вентилатори, където трябва да се инсталират относително компактни устройства, например при организирането на въздушни завеси и др.

Обърнете внимание! Основният недостатък на диагоналните и диаметричните модели е високата сложност, поради която цената на устройствата също се оказва доста голяма. Най-често те се използват в промишлени мрежи за обмен на въздух, както и в подреждането на веригите на модерните жилищни сгради.

Съвети за избор

Препоръки за монтаж

Най-често жилищните помещения (частни къщи и апартаменти) не са оборудвани с принудителна вентилация. Това се дължи на факта, че по време на проектирането, в изчислението се поставя така нареченото аериране на пролуката - разпространение на въздуха през течове в рамки на прозорци и врати.

Инсталирането на модерни запечатани прозорци, както и външни врати с уплътнителни вериги обаче минимизира количеството входящ въздух, а входящият поток е почти напълно спрян. В резултат на това стандартите за обмен на въздух не са изпълнени дори приблизително, което засяга нашето здраве.

От друга страна, след няколко години работа на изпускателните тръби без правилна поддръжка, тяхната производителност значително намалява. В резултат на това нито входът, нито извлекът са ефективни, а въздухът на жилищните помещения става запушен и практически неподходящ за дишане.

Изходът ще бъде осигуряване на всмукване на въздух (вентилация или монтаж на специални клапани) и инсталиране на специални устройства за отвеждане на отработените газове.

Обикновено такива устройства се монтират:

• В кухнята, На първо място, това са екстракти, които осигуряват премахване на дим и пара от пространството над печката, както и специални вентилатори в кухненските тенджери.

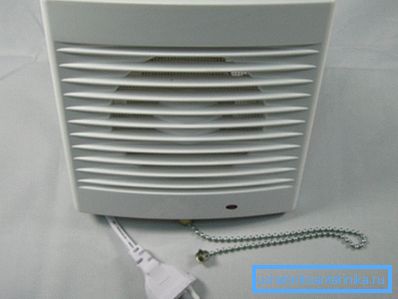

• В баните, Тук най-често вентилационната скара с вентилатор е фиксирана под тавана, което ви позволява бързо да се отървете от неприятните миризми.

Обърнете внимание! Също така принудителното издухване на банята нормализира режима на влажност, което прави възможно защитата на помещенията от инфекция с гъбички. Естествено, трябва да се вземе предвид и високата влажност на отработения въздух, поради което инструкцията препоръчва инсталирането на устройства с добра хидроизолация.

• В семинари и други помещения, в която е необходима бърза екстракция.

В допълнение към споменатите инсталации, през последните години сложните стенни вентили, оборудвани с вентилационни механизми, станаха популярни. Най-модерните модели на такива клапани могат да работят както в режим на приток, така и в режим на отвеждане на отработения въздух.

Определяне на параметри

Въпросът за това как да се изчисли изхода на вентилатора за вентилация е най-подходящ за проектирането на индустриални помещения и обществени сгради: това е мястото, където голям брой хора са постоянно и консумацията на кислород за единица време ще бъде значителна.

За обикновените жилищни помещения изчислението ще бъде достатъчно просто, тъй като тук има много повече място за естествено приспособяване.

Инструкцията за дефиниране на параметрите предполага използването на такава формула:

Най- = Най-_норма * N, където:

• Най- - необходимо количество обмен на въздух, m^ли/ч.
• Най-_норма - норма потребления воздуха одним человеком за единицу времени (согласно СНиП 41 - 01 -200ли данная величина составляет 60 м^ли/ч).
• N е максималният брой хора, които могат да бъдат в стаята.

Кроме того, для повышения эффективности можно использовать множитель кратности воздухообмена (для жилых комнат – 1-2, для офисов – 2-ли, для производственных площадей  - 4 и более).

Умножайки получената в предходния случай цифра със съответния коефициент, получаваме препоръчителната мощност на вентилационното устройство. След това ще трябва само да сравним резултата от изчислението с техническите параметри на наличните модели на пазара и да изберем подходящия.

Заключение

Информация за това как да изберем вентилатор за вентилация и каква употреба да използваме в тази или тази ситуация ще бъде полезна преди всичко на тези, които независимо планират да проектират всички комуникации в дома си.

За по-подробно запознаване с гамата от апарати за обмен на въздух, както и с подробности относно подредбата на вентилационните системи, ви препоръчваме да гледате видеоклипа в тази статия.
