Схема за вентилация: как да създадете нов проект и да

Как при строительстве новой, так и при обслуживании существующей вентиляционной системы, крайне необходимо знать, как она устроена. Разобраться во всех ее нюансах и особенностях поможет схема вентиляции - в хрущевке, современном многоквартирном комплексе, частном жилом доме или другом объекте.

Указанията, дадени в тази статия, описват основните правила за съставянето и използването на тези документи.

Характеристики на работа с техническа документация

Необходимостта от схеми за четене

Дори преди изграждането на частна апартаментна къща, планирането на ремонтите в апартамент, разглеждането на вариантите за довършване в турска баня или баня, трябва да се внимава да се проектират и изготвят схеми за различни инженерни мрежи, включително вентилация. Грешките и дефектите, направени на този етап от строителството, ще бъдат много трудни за елиминиране на ръка след завършването му.

Въпреки това е възможно ефективно да се решат възникналите проблеми и да се постигне удобен микроклимат в къщата, дори когато не сте участвали в разработването на проекта и изграждането на структурата. В този случай ще е необходимо само да се заменят или обновят онези части от вентилационната мрежа, които значително намаляват цялостната ефективност на системата.

Тук отново, наличната или новосъздадена мнемонична схема на вентилация, на която специални символи означават определено оборудване, както и присъщите му технически характеристики и характеристики. Трябва само да научите как да разграничите, например, обозначаването на възвратния клапан във вентилационната верига от стрелките, които са подобни на него, което показва наличието на напълно различни единици и монтажни възли.

Общи изисквания към проектите

При разработването на документация, свързана със системата за снабдяване с чист въздух, е важно да се вземат предвид следните параметри:

• брой етажи в къщата;
• нивото на замърсяване на въздуха на улицата;
• външно ниво на шума;
• категория сграда по категория на пожарна безопасност.

По време на подготовката на схемата за вентилация, в допълнение към параметрите на ефективност, трябва да се отбележат още няколко фактора:

• възможност за разпространяване на огън чрез вентилационни канали по време на пожар;
• възможността за охлаждане на помещенията и проникване на замърсен въздух през канали с голямо напречно сечение.

За да се избегнат горните проблеми, препоръчително е да се предвидят използването на огнеупорни материали и оборудване, както и инсталирането на защитни вентилационни клапани, които да предотвратяват връщането на течението във вентилацията.

Проектиране на нова вентилационна система

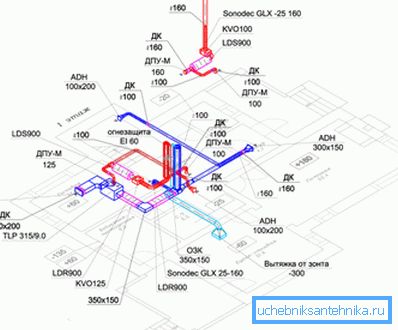

Подробна схема на вентилационната система (включително аксонометрична) е необходима, за да се координира проектът на частна къща в строеж в контролни и надзорни случаи.

Задължително изискване е инсталирането на оборудване, което може да изпомпва необходимия въздушен обем:

• за помещенията, в които се планира постоянното пребиваване на хората - 3 кубически метра. м на час за 1 кв. км. квадратен метър;
• за бани, съчетани с тоалетни - 50 с. метри за час;
• за отделни санитарни помещения - 25 кубични метра. метра на час.

Също така е важно да запомните, че за да осигурите ефективно на обитателите на къща или апартамент чист въздух, е необходимо да го получите. Следователно, обикновено се придружава документацията за проектиране и схемата за снабдяване с вентилация.

Обърнете внимание! Използваните съоръжения и въздуховоди трябва да съответстват не само на санитарните норми, но и на изискванията за пожарна безопасност. В противен случай подготвеният от Вас проект няма да бъде одобрен от Пожарна инспекция.

Когато създавате чертеж и извършвате инженерни изчисления, трябва да имате предвид и следните параметри:

• вид използвана вентилация;
• метод за разпределение на въздушните потоци през помещенията;
• Наличието във вентилационната система на почистване на входящия въздух;
• необходимост от монтаж и проектиране на рекуператор на топлина.

Освен това не трябва да забравяме и естетическия компонент. Въздушните канали, всмукателните и изпускателните решетки трябва да попадат в организма в дизайна на помещенията и да не пречат на живота или работата на хората.

Модернизиране на съществуващата система

Често има ситуации, при които е необходимо да се замени или модернизира вентилационната мрежа в вече построената и въведена в експлоатация сграда. Това е доста труден процес, но е доста достъпен за самореализация.

Съвет! Цената на преработката на готови инженерни услуги е винаги по-висока от разработването и инсталирането на нови. Затова винаги внимателно проектирайте и изчислете всички параметри. Това ще се изплати многократно в бъдеще.

Процесът на преработване на вече съществуващата вентилация се състои от няколко последователни етапа:

• изчисляване на обема на циркулиращия въздух;
• избор на секции за тръбопроводи;
• избор на вида вентилатори, филтри и друго необходимо оборудване.

След това се изготвя схема на естествена вентилация или чертеж на механична система за обмен на въздух, се определя място за монтиране на каналите и закрепване на оборудването и се извършват строителни работи.

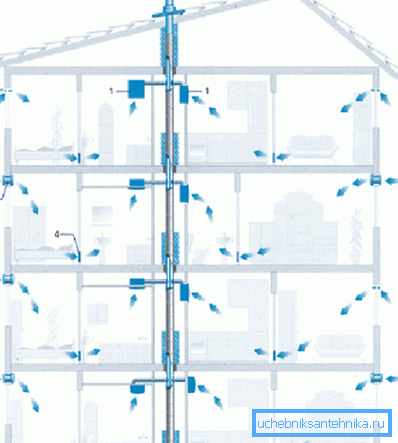

Вентилационни системи на жилищни сгради

Принципът на функциониране на вентилационната система в модерна градска къща се основава на естествения въздух, който преминава през отворени прозорци и врати и се отстранява чрез обикновени вентилационни канали.

В стари къщи (с височина до 5 етажа) е възможно да се организира отделен абсорбатор за всеки апартамент. В по-модерните сгради въздуховодите от апартаментите преминават в общ канал, който завършва на техническия етаж, осигурявайки необходимото ниво на сцепление.

В новите небостъргачи (над 24 етажа) в допълнение към главния вентилационен вал се изгражда т.нар. Overclock канал, който е свързан с основния. Благодарение на това решение обемът на изпомпващия въздух се увеличава, а влажността и температурата във всички помещения се стабилизират.

заключение

Добрият домашен майстор се различава от не толкова умелото си колега, че преди да започне работа, той винаги прави схема за бъдещото творение. Това важи и за вентилационните системи. Наличието на разбираема и лесно четима документация не само улеснява работата на работниците, но също така прави възможно лесното коригиране на възникналите неизправности.

Повече подробности за разработването и съставянето на строителна документация можете да научите от видеото в тази статия.
