Система за филтриране: приложение, устройство, извадково

Как е организирана филтърно-вентилационната система? За какво може да се използва? Как се почиства филтърът в него? Ще се опитаме да отговорим на тези въпроси и в същото време да запознаем читателя с няколко конкретни проби от този тип оборудване.

Какво е това?

Принцип на действие

Так называется техника, которая предназначена для очистки воздуха от потенциально вредных для здоровья людей и работоспособности техники примесей (читайте также статью "Вентиляция с рекуперацией: устройство, оценка эффективности, самостоятельное изготовление").

Класическата вентилационна система изпълнява тази функция благодарение на обмяната на въздуха с околната среда. За разлика от него, филтърно-вентилационното оборудване работи в затворен контур: въздухът, отстранен от замърсителите, се връща в същата стая, в която е избран.

Ще изясним: стационарната филтърно-вентилационна инсталация все още може да извършва частичен обмен на въздух с улицата. Тъй като, в допълнение към насищането с въздух с механични примеси, много промишлени отрасли са свързани с промяна в химичния им състав, може да се наложи актуализиране на атмосферата в сервиза или работилницата.

Фильтрация осуществляется механически, при прохождении воздуха через целлюлозные фильтры. Как правило, фильтры улавливают до 99%  загрязнений. Минимальный размер частиц, задерживаемых при фильтрации - 0,3 - 0,05 микрона.

приложения

Къде може да се използва филтър-вентилационната система?

Като цяло във всички области на промишлеността, където производствената технология предполага замърсяване на въздуха с прах, дим и аерозоли.

• В машиностроенето и автомобилната промишленост е необходимо филтриране на въздуха за производството на заваръчни работи, за пясъкоструене на стоманени конструкции и за боядисване.

• В металургията въздухът се замърсява от окисляването на въглерод и други примеси чрез издухване на въздуха през желязната стопилка със студена и гореща деформация на валцувания материал, когато топлинното смазващо вещество се изгаря върху дорника по време на валцоване и т.н.
• Химическата промишленост не е необходимо да бъде представена: производството на пластмаси, минерални торове или сярна киселина на въздуха, да речем, не озонира.
• Столь невинная область, как фармацевтика - и та отметилась технологическими процессами с повышенным пылеобразованием: при сухом таблетировании препаратов воздух насыщается большим количеством взвесей.
• Дървообработването се съпровожда не само от образуването на стърготини и дървени стърготини, но и от най-малкия дървен прах, утаен в дихателните пътища.
• Производството на бои, лакове, строителни материали, производство на мебели също може да бъде изброено по безопасен начин: някои от операциите са съпроводени със значително замърсяване на въздуха в промишлената зона.

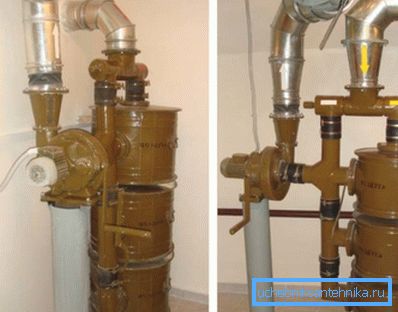

• Накрая, филтриращият модул е ​​използван в продължение на много години в системата за гражданска защита за защита на приютите от отровни вещества и радиоактивен прах. Тези устройства обаче нямат нищо общо със съвременните промишлени инсталации: вместо самопочистващите се целулозни филтри се използват еднократни, използващи активен въглен.

Въведение в пазарните оферти

Да разгледаме няколко предложения от съвременния пазар.

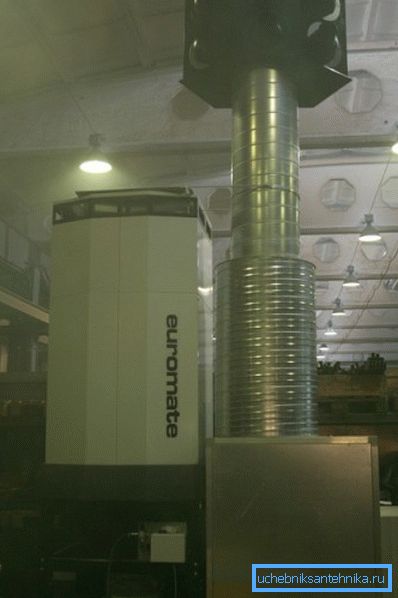

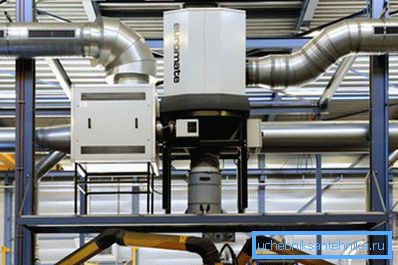

EDS

Това лаконично име крие мощна промишлена система за пречистване на въздуха от Plymovent Group.

Ние даваме основните й характеристики.

Комплект поставки включает полный набор оборудования и крепежа для ввода установки в эксплуатацию. Поставка - в полусобранном виде, на четырех поддонах. Сборка требует минимальной квалификации и может быть выполнена своими руками, с использованием минимального набора  инструмента.

Нюанс: для перемещения поддонов с установкой все-таки понадобится погрузочная техника. Их суммарный вес - 860 кг.

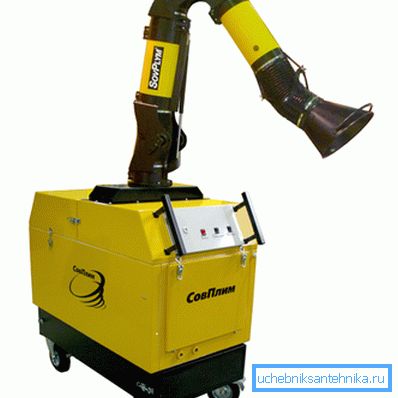

PMSF-1

Так называется передвижной фильтровентиляционный агрегат, произведенный отечественным ЗАО "СовПлим".  Устройство способно отфильтровывать частицы размером свыше 0,1 микрона и предназначено прежде всего для использования при сварочных работах.

Инструкциите за монтаж на устройството са изключително прости:

1. Той е инсталиран близо до мястото за заваряване.
2. Подвижната камбана е поставена точно над шева.
3. Вентилаторът е включен от превключвателя на предния панел.

Какво ще кажете за характеристиките?

Цена агрегата - 165000 рублей.

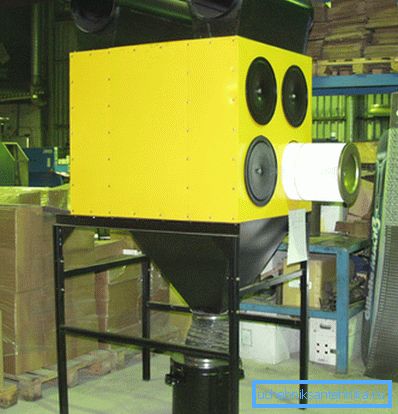

Картов филтър MDB

Это не самостоятельное фильтровентиляционное устройство - всего лишь кассетный фильтр для него, произведенный уже знакомым нам ЗАО "СовПлим".

Интересуваме се от механизма на функционирането му и, най-важното, от самопочистването.

• Замърсеният въздух протича през смукателната тръба 1 и след преминаването на вградения агрегат за искра се насочва към филтърните касети 2.

Любопитно е, че разпределителният панел разпределя потока през повърхността на филтрите, изключвайки ситуацията, когато някои от техните зони са замърсени по-бързо от други.

• Въздухът, преминал през касетата, се изпуска през дюзата 6.
• Самопочистващият се механизъм се състои в краткосрочно подаване на сгъстен въздух през клапана 3, Пулсът удари натрупания прах от стените на касетата; той влиза в бункера 4 и по-нататък в прахоуловителя 5.

Заключение

Будем считать наше знакомство с этим классом вентиляционного оборудования состоявшимся (см.также статью "Вентиляция многоэтажного дома: особенности устройства и обслуживания").

Допълнителна информация за това, какво може да бъде съвременната система за филтриране, ще предложи видео в тази статия. Успех!
