Противопожарна вентилация: устройство, регулаторни

Какво трябва да бъде съвременната противопожарна защита? Какви елементи се използват при проектирането и изграждането му? Има ли регулаторни документи, регулиращи подреждането му?

Нека се опитаме да отговорим на тези въпроси.

Задачи

Для начала давайте выясним, какие задачи должна решать вентиляция при пожаре (см.также статью "Отводы для вентиляции: основные разновидности и их отличительные особенности").

Всъщност има три от тях.

• Необходимо е да се предотврати разпространението на пожар между помещенията чрез вентилационни канали, Непрекъснато течение, горещ въздух и голям брой непълни продукти от горенето могат да причинят вторични пожари в цялата сграда.

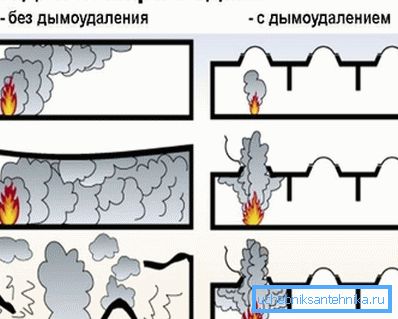

Въпреки това: повечето жертви в пожара са жертви на не високи температури, но дим от помещенията. Липсата на видимост се дезориентира и изгарянето на кислорода и натрупването на горивни продукти бързо водят до загуба на съзнание.

• Оттук и второто изискване: пожарната вентилация трябва да осигури бързо и ефективно отстраняване на продуктите от дим и изгаряне, Задачата се усложнява от факта, че те обикновено се загряват до високи температури.
• Освен това хората в процеса на евакуация се нуждаят от чист въздух. Така че, ние се нуждаем не само от всмукване на дим, но и доставка на вентилация.

Нормализирани изисквания

Основните изисквания за пожарна безопасност за вентилация са изложени в Ръководство 13.91 до SNiP 2.04.25-91. Нека да подчертаем ключовите точки на документа.

Ако помещението е разделено на противопожарни бариери, за всяка секция вентилацията се инсталира отделно.

Общата пожароизвестна (аварийна) вентилация може да бъде за:

1. Жилищни, обществени и административни помещения;
2. Производствени помещения, когато са разположени на не повече от три етажа;
3. Складове и складови помещения за настаняване на не повече от три етажа;
4. Складове, складови помещения и промишлени помещения, разположени в отделна едноетажна сграда и с врати само навън.
5. Бани, вани, перални и други помещения за домашни цели.

В стаята, в която голям брой хора постоянно или временно, трябва да бъде осигурен отделен въздуховод.

За производствените зони, в които могат да се образуват експлозивни смеси, вентилацията също е отделена. Вентилационният капацитет трябва да осигурява поне един обмен на въздух на час.

Въпреки това: при височина на помещението над 6 метра можете да ограничите стойността до 6 м3 на квадратен метър площ.

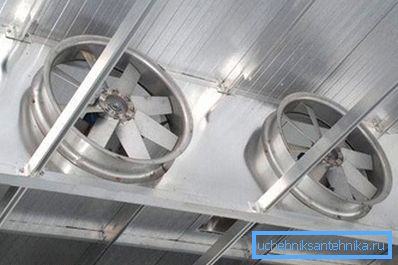

В помещениях, в которых условия производства могут приводить к образованию горючих и взрывоопасных смесей, воздухозаборы вытяжной вентиляции размещаются не ниже чем в 40 сантиметрах от уровня потолка. При вероятности скопления гремучего газа (смеси водорода с воздухом) расстояние уменьшается до 0,1 метра (для помещений с высотой свыше 4 метров - 0,025 высоты, но не более 0,4 метра).

Трябва да се осигури отстраняване на дим за:

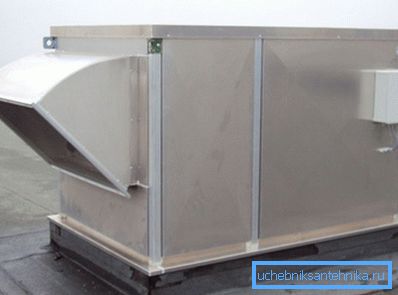

• От залите и коридорите на промишлени, административни и битови сгради с височина над 26,5 метра.
• От коридори, по-дълги от 15 метра, без светлинни прозорци.
• От коридорите на жилищни сгради на 10 и повече етажа с необичайни стълби.

В допълнение към споменатия документ, нормите за изключване на вентилацията в случай на пожар са предписани в точка 12.4 от SNiP 41-01-2003:

1. В случай на пожар, принудителната вентилация работи за всички помещения, с изключение на принудителното подаване на въздух към евакуационните коридори и асансьорните шахти.
2. Затварянето може да се извърши или чрез пълно отстраняване на захранването от таблото, или чрез индивидуална схема за управление за всяка система.

Как работи

Как се изпълняват всички горепосочени задачи на вентилационната система?

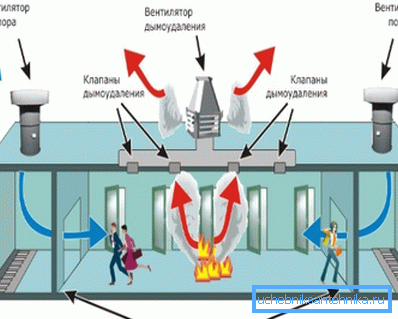

1. При получаване на сигнал от детекторите (устройства, които оценяват температурата или прозрачността на въздуха) в нормалната вентилационна система, вентилаторите се изключват и клапите, които напълно блокират нейната работа, се активират.
2. Одновременно открываются клапаны в системе дымоудаления; на вентиляторы - дымососы подается питание. Начинается откачка продуктов сгорания.
3. Паралелно с евакуацията на замърсения въздух във валовете на асансьора и на евакуационните пътища се доставят големи обеми чист въздух на улицата.

Основните технически проблеми, които могат да възникнат по време на експлоатацията на такава система, са доста предсказуеми. При високи температури на изпомпваните продукти от горенето, тънкостенните галванизирани вентилационни канали могат да се деформират с нарушение на плътността; пластмасовите части на вентилаторите с прегряване бързо се влошават.

Отсюда - инструкция:

• Пожарните канали са изработени от черна стомана с дебелина 1,2 мм.
• Всички вентилатори и противопожарни вентили за вентилационни системи са изработени от топлоустойчиви материали.

глосар

Да се ​​запознаем с някои термини и дефиниции, свързани с противопожарните вентилационни системи.

Обща терминология

Тактическая вентиляция на пожаре - это сравнительно новая технология, подразумевающая использование мощных мобильных вентиляторов для создания воздушных потоков в горящем здании. Цели идентичны описанным выше - удаление продуктов горения и подача свежего воздуха для эвакуации людей и безопасной работы пожарного расчета.

Пожары регулируемые вентиляцией - это возгорания при избытке горючих материалов и ограниченном притоке кислорода через вентканалы. Для тушения зачастую достаточно полностью заблокировать работу вентиляционных каналов.

оборудване

Ще проучим някои елементи от вентилационните системи за предотвратяване на пожари.

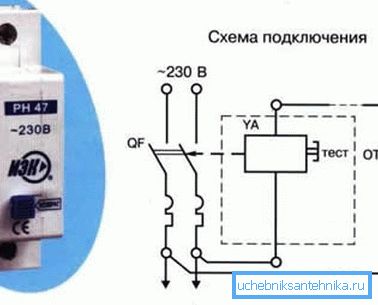

Независимый расцепитель - электромагнитное устройство, которое дистанционно отключает подачу питания на вентиляторы при сигнале с пульта ручного управления. Такая схема отключения вентиляции при пожаре позволяет продублировать работу датчиков вручную.

Вентиляционные противопожарные решетки - приспособления одноразового срабатывания, прекращающие циркуляцию воздуха в вентканалах при перегреве. Как реализована их работа?

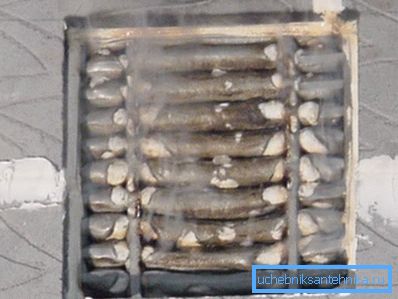

Ребра решетки (ламели) представляют собой покрытые тонкой оболочкой вкладыши из силиката натрия. При нагреве свыше 100 градусов минеральная основа начинает быстро увеличиваться в объеме, заполняя просветы и полностью останавливая движение продуктов сгорания. Предел огнестойкости решеток - 45-120 минут.

Въпреки прост дизайн, цената на продуктите е доста висока: кръгла решетка с диаметър 100 милиметра ще струва на купувача 3-3.5 хиляди рубли.

Самостоятелно сглобяване е много проста:

1. Решетката е инсталирана в подготвения отвор в канала.
2. Рамката му е фиксирана с топлоустойчив силиконов уплътнител или циментова замазка.

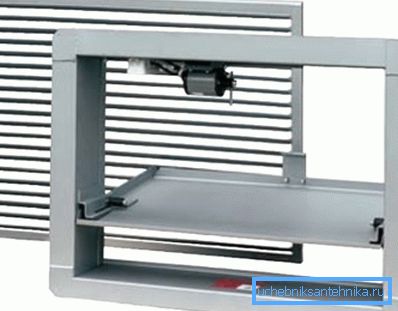

За разлика от решетката, пожароизвестителят за вентилация може да работи многократно.

Какво могат да бъдат тези устройства?

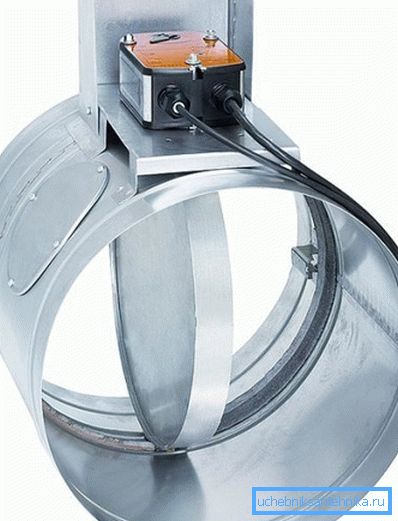

• Обикновено отворена (припокриваща се вентилация в случай на пожар).

• Обикновено затворен (отворете каналите за отстраняване на дима).
• Двойно действие (затваряне в случай на пожар и отваряне след гасене за отстраняване на горивните продукти).

Принципът на работа е прост и разбираем: амортисьорът в едно от положенията напълно покрива вентилационния канал. Как и как може да се задейства?

Заключение

Разбира се, в нашия миниатюрен преглед запознахме читателя само с малка част от използваните решения при проектирането на вентилационните системи.

Видеоклипът в тази статия, както обикновено, ще му предложи допълнителна информация за вентилацията за защита от дим. Успех!
