Проектиране на вентилация: как да изберете оборудването и да

Удобният микроклимат в къщата или апартамента до голяма степен зависи от правилното функциониране на системата за всмукване на свеж въздух и от отстраняването на замърсения въздух. И ефективността на работата му е пряко свързана с това колко добре се изпълнява проектирането на вентилацията и климатизацията на помещенията.

Следният материал е посветен на подробно отразяване на този въпрос.

Видове вентилационни системи

Предвид високите разходи за проектиране на вентилация и климатизация, много занаятчии отказват услугите на специализирани архитектурни бюра и инженерни фирми, като подготвят необходимата документация със собствените си ръце.

Този процес е труден и изисква определени теоретични знания.

Освен това е необходимо да се вземат предвид следните фактори:

• площ на помещенията;
• тяхната функционална цел;
• географското местоположение и климатичните характеристики;
• начин на работа на конструкцията.

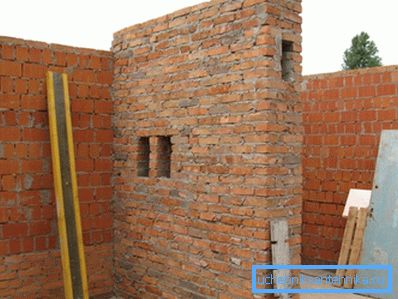

Освен това в системите за подаване на въздух на частна къща е необходимо да се настрои инсталирането на филтриращи устройства, както и вентилационни шахти, които могат да бъдат част от сградната структура.

Ако говорим за дизайна на вентилацията за:

• производствени сгради (цех, работилница);
• пунктове за обществено хранене (ресторант, столова);
• помещения за търговски цели (складове, търговски комплекси) -

- то здесь, помимо эффективности, нужно учитывать множество дополнительных требований – противопожарных, санитарных, технологических и так далее. В этом случае настоятельно рекомендуется привлечь к работе специалиста.

Съгласно SNIP 2.04.05-91 съществуват няколко вида системи за осигуряване на чист въздух в помещения:

• с природен въздух;
• с принудителната организация на трафика;
• комбинирани схеми.

Обърнете внимание! При проектирането, в допълнение към техническите параметри, е необходимо да се вземе предвид икономическият компонент, т.е. каква ще бъде цената на работата на вентилационната система. Ако естествената вентилация не изисква разходи, вентилаторите, нагревателите и рекуператорите, които са част от механичната система, консумират електроенергия, което увеличава сметките за сметки за комунални услуги.

Проектиране на естествена вентилация

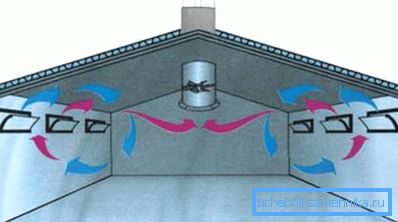

Този метод за осигуряване на стаи с чист въздух се използва от незапомнени времена и все още е много популярен в наши дни. В този случай движението на въздуха се организира поради разликата в температурата и налягането извън къщата (апартамент) и на закрито.

Въздухът, замърсен с продуктите на човешкия живот, се простира през изходните канали и се всмуква през прозорците, прозорците, пукнатините и порите в стените.

Ефективността на тази вентилация е повлияна от:

• посока на вятъра;
• околна температура;
• атмосферно налягане.

Въпреки това, ако по-рано ролята на качулката се играеше от комин и пукнатините между дървените трупи оставиха достатъчно въздух, тогава съвременните строителни технологии осигуряват почти пълна плътност на вътрешните помещения. Поради това е необходимо да се проектират и монтират допълнителни входящи и изпускателни въздуховоди. Само тогава естествената вентилация ще работи ефективно.

Предимства и недостатъци

Преди да разгледаме по-подробно дизайна за вентилация с естествено течение, отново ще се съсредоточим върху неговите плюсове и минуси.

Характеристики на дизайна на каналите за доставка

Проектирането и изчисляването на вентилацията трябва да започне с система за захранване. За да може въздухът да се сменя най-ефективно, е необходимо да се осигури входящо движение на въздуха със скорост, равна на 0,2 метра в секунда. За тази цел се използват специални входни вентили.

Обърнете внимание! Много начинаещи майстори пренебрегват инсталирането на това оборудване, надявайки се, че ролята му ще изпълнява успешно прозорци и прозорци. Този подход е фундаментално погрешен. Първо, топлинните загуби се увеличават толкова много, на второ, звукоизолацията е нарушена, трето, голямо количество прах от улицата влиза в стаята.

Когато проектирате каналите за захранване, трябва да знаете, че има два вида клапани:

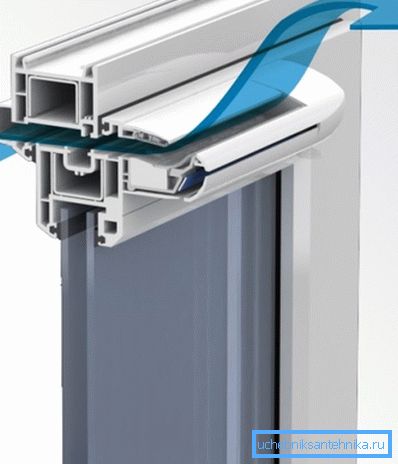

1. прозорец, Те са изградени директно в рамката на прозореца (в него трябва да направите предварително дупка). Те преминават достатъчно количество външен въздух, намалявайки скоростта на входящия поток. Ако температурата е твърде ниска извън прозореца, те могат да бъдат затворени с клапи.
2. стена, Монтиран в стената между прага и радиатора. Дизайнът осигурява наличието на филтър и амортисьор. Освен това входящият въздушен поток ще се нагрее. Въздушният канал може да бъде оборудван с автоматичен амортисьор, който регулира интензитета на входящия въздух в зависимост от външните условия (температура и влажност).

Нюанси на разположението на изпускателните тръби

Инструкциите за проектиране на естествената вентилация, в допълнение към входящите канали, изискват наличието на изпускателни тръби.

При самото проектиране на проекта трябва да се вземат предвид следните характеристики:

• изходите трябва да бъдат поставени във водопроводната и кухнята, защото там въздухът се замърсява и овлажнява преди всичко;
• краят на изпускателната тръба във вилата трябва да се издигне над нивото на покрива до височина над 0,7 метра, в противен случай разликата в налягането няма да бъде достатъчна за появата на сцепление;
• Горната част на изпускателната тръба трябва да бъде защитена с чадър, който предотвратява навлизането на утайки и чужди предмети;
• Вентилационният канал е най-добре направен от неръждаеми тръби, а не от тухли, тъй като гладката им вътрешна повърхност допринася за появата на добри течения и не създава устойчивост на въздушния поток.

Проектиране на комбинирана вентилация

Въпреки факта, че естествената система на притока и отстраняване на въздуха е по-икономична, препоръчително е да се избере комбинираният вентилационен проект.

В този случай стандартната верига се усилва на правилните места с електрическо оборудване, което увеличава скоростта на въздушния поток.

Притокът в този случай се организира и с помощта на прозоречни или прозоречни вентили, а каналът за изгорелите газове е снабден с вентилатор.

Ето няколко начина, по които можете да организирате ефективна схема на комбинирана вентилация:

1. В малък апартамент или селска къща е достатъчно да инсталирате вентилатори за всяка от вентилационните отвори. Освен това е необходим електрически абсорбатор, разположен над печката. Вентилаторите могат да бъдат свързани към една електрическа линия със светлина и да се включат едновременно с нея. Можете също така да инсталирате сензори, които реагират на движение. Големият недостатък на това решение е липсата на естествена въздушна обмяна, т.е. качулката ще работи само когато оборудването е включено.
2. Вентилятор устанавливается в общем воздушном канале, куда подводятся воздуховоды, идущие от кухни и санитарного блока. Чаще всего в этом случае вся система монтируется на чердаке, а вентиляционные решетки - на потолке. Здесь важно тщательно рассчитать сечение воздуховодов и мощность устанавливаемых вентиляторов. Все необходимые параметры указаны в сопроводительной документации к оборудованию.

В някои случаи е възможно да инсталирате вентилатори и канали за захранване. Те се различават от изпускателната система, така че да могат да затоплят студения въздух, който идва от улицата. Поради това оборудване в помещенията има повишено налягане, което изглежда "изтласква" замърсения въздух в изходящите въздушни канали.

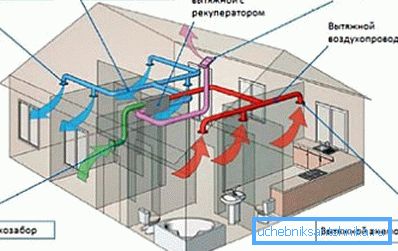

Проектиране на механична вентилация

Ако площта на вашия дом е повече от 300 квадратни метра. метра, препоръчително е да помислите за проектирането и инсталирането на цялостна автоматизирана вентилационна система. Най-ефективно е обаче само специалистите да се занимават с неговото разработване и инсталиране.

Необходимо е да се обмислят много функции:

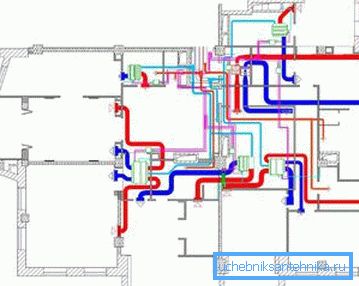

• броя и размера на въздуховодите, схемата на тяхното разпределение в цялата къща, местата за подреждане на входящите и изходящите отвори;

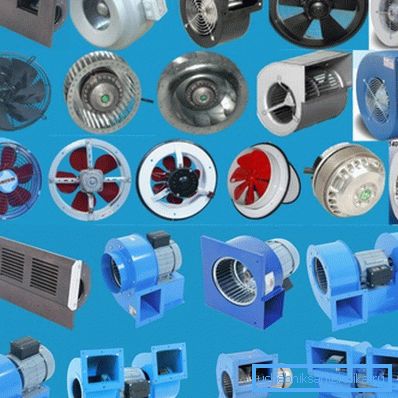

• мощност на използваните вентилатори;
• необходимостта от инсталиране на филтри, рекуператори, стабилизатори на влага и т.н.

Най-често проектирането на такава система се извършва заедно с подготовката на чертежите на самата сграда.

Основното предимство на автоматичната система за вентилация и засмукване е напълно автоматична работа. Специалната електроника регулира независимо скоростта, обема и температурата на въздушния поток, разчитайки на данни, получени от външни сензори.

Друг плюс - наличието на рекуператор. Това устройство осигурява нагряването на входящия въздушен поток за сметка на изходящите (което не позволява смесването им), което позволява да се намалят значително разходите за отопление на помещенията през студения сезон. Възможно е да се инсталира и един климатик, който създава удобен микроклимат във всички помещения без използване на отделни сплит системи.

Вентилационна капачка

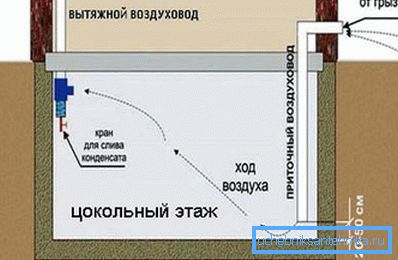

Ако самостоятелно проектирате вентилационната система на вилата, не забравяйте за мазето и мазето.

По правило на това ниво има много помощни помещения:

• работилници
• сауна,
• перални,
• складовите помещения,
• басейни и т.н.

Всички те изискват ефективна вентилация, в противен случай повишеното ниво на влажност ще доведе до образуването на мухъл и гъби по стените, което ще окаже отрицателно въздействие върху микроклимата не само на мазето, но и на цялата жилищна сграда като цяло.

заключение

След като сте прочели горната информация, имате представа за нюансите на проектирането и инсталирането на различни видове вентилационни системи.

Видеото в тази статия е и за това как да се научите как да проектирате вентилацията на вашия собствен апартамент или вила.
