Проектиране на отопление и вентилация - икономично отопление

04-12-2017
Вентилация

Микроклимат във всяка стая - някакъв оптимален набор от параметри, при които човек се чувства комфортно и може да работи продуктивно. Това се влияе главно от такива параметри като влажност, температура на въздуха, композиция на въздуха. А основната част от задачата за поддържане на стабилността на микроклимата е върху вентилационните и отоплителните системи, така че на дизайна трябва да се обърне специално внимание.

Схемата за вентилация и отопление на жилището

Има ли смисъл да се комбинират системи за отопление и вентилация?

Повечето хора в нашата страна са свикнали с традиционното отопление на водата, а въпросът за комбинирането на вентилацията и отоплението дори не се разглежда сериозно, а напразно. В края на краищата дизайнът на вентилационната и отоплителната система като цяло ще позволи да се максимизира използването на въздуховодите, те няма да бъдат празни в студения сезон.

В допълнение, въздушната отоплителна система има редица предимства пред традиционните, където водата се използва като охладител.

Използването на въздух като охладител позволява:

  • удължаване на експлоатационния срок на системата (устойчивостта на въздушната отоплителна система достига до 40 години);
  • намаляване на времето за загряване на стаята;

Обърнете внимание! В случай на водна система, трябва да изчакате, докато радиаторът отдели достатъчно топлина, отнема часове. Въздушната система доставя вече затоплен въздух в стаята, просто трябва да изчакате, докато се смеси със студения въздух. Това ще отнеме само 20-30 минути.

Сравнение на видовете отоплителни системи

Общи разпоредби относно проектирането на вентилационни и климатични системи

Независимо от дизайна на системите за отопление-вентилация-кондициониране на малка къща или висока сграда резултатът от извършената работа трябва да бъде 2 документа:

  • текстова част - в обяснителната бележка дизайнерът посочва общите технически решения, приети в проекта, По-специално, чрез изчисление, приетото напречно сечение на канала, капацитетът на климатичната система и отоплителните инсталации са оправдани. Ако системата ще бъде инсталирана в промишлено предприятие, тогава е необходимо да се уточнят начини за защита на каналите от агресивни медии;
  • графична част - чертежите трябва да съдържат диаграма на отоплителни, климатични и вентилационни мрежи, В случай на комбиниране на вентилация и въздушно отопление, операцията е леко опростена.

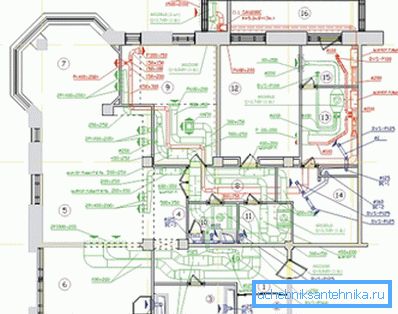

Вентилация на подовата настилка

Що се отнася до чертежите, трябва да се отбележи, че те трябва да се извършват в строго съответствие с ГОСТ 21.602-79, прост скициране на ръка върху графична хартия е неприемливо.

Обърнете внимание! Ако проектирате вентилация и отопление на малка къща със собствените си ръце, тогава, разбира се, можете да направите без ГОСТ, основното е, че служителите разбират всичко. В други случаи - стриктното спазване на нормата е задължително.

Правила за рисуване

Чертежът трябва да съдържа не само схематично представяне на системата, която е проектирана, но и план на къщата, в противен случай ще бъде невъзможно да се прецени дали въздуховодът е поставен правилно, например.

Що се отнася до проектирането на системи за многоетажни сгради, като цяло е необходимо:

  • Начертайте план на сградата на етажи A1;
  • номера на стаите, докато номерирането е направено в съответствие с изискванията на GOST 21.602-2003, който е приет на мястото на съветския нормативен документ GOST 21.602-79. Що се отнася до номерацията на стаите, номерът трябва да се постави в кръг, номерацията се извършва от лявата страна на чертежа, като първото число се използва за обозначаване на номера на етажа, а останалите са всъщност номерата на стаите;
  • след това на същия план е необходимо да се направят безпроблемно размерите на прилежащите конструкции, това е основата за последващото изчисление на топлинните загуби;
  • Ако се използва загряване на вода, тогава се избира място за поставяне на площадката, на всеки етаж се посочва разположението на тръбите и местоположението на радиаторите;

Обърнете внимание! GOST за работните чертежи на отоплението и вентилацията дава ясен списък на допустимите символи. Творчеството по този въпрос е неприемливо, а примери за някои нотации ще бъдат разгледани по-долу.

  • Същото важи и за дисплея на листовете въздуховоди и климатичната система на помещенията.

Приети символи в чертежите

По принцип дизайнът на вентилационната система започва с факта, че подовете определят тяхното проектно положение. След това е необходимо да се направят разфасовки във всички помещения, където има вентилация.

На тези секции е необходимо да се покаже конструктивната позиция на вентилационните отвори (е показана височината на тяхното разположение и размери), освен това е необходимо да се покаже:

  • ventkanaly и вал (показани с пунктирани линии);
  • трябва да се посочи обозначението на отвора на вентилационния вал и центъра на прозореца;
  • направените разфасовки и етажни планове на сградата служат като основа за очертаване на аксонометричната проекция на вентилационната система.

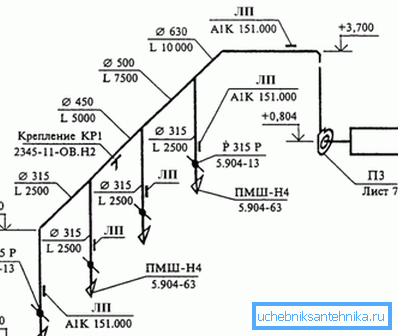

Аксонометрична проекция на вентилация на пода

Обърнете внимание! Същата инструкция се отнася за проектирането на системи за отопление с въздух, съчетани с вентилационната система на помещенията.

При създаването на чертежите се прилагат следните правила:

  • всеки елемент на вентилационната и отоплителната система трябва да бъде маркиран и серийният му номер (в рамките на една и съща марка) да бъде подпечатан. Например, захранващата система с естествена циркулация е обозначена като РЕ, с принудителна циркулация - Р, въздушната завеса в чертежа е обозначена с буквата Y, а отоплителните тела могат да бъдат идентифицирани с буквата А.

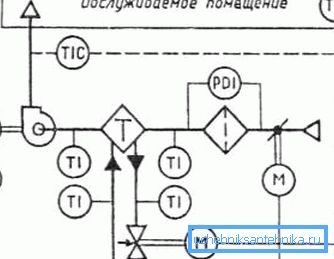

Технологична схема на вентилационната система

GOST изготвянето на чертежи за отопление и вентилация не се ограничава само до документа от 2003 г.

Обозначаването на някои елементи на вентилационните и отоплителните системи е дадено в отделни стандарти:

  • Когато маркирате въздуховодите и фитингите на листа, следва да се спазват препоръките на ГОСТ 21.206-93;
  • ГОСТ 21.205-93 трябва да се използва, когато е необходимо да се покаже в чертежа елемент като изолация на тръбопровод, втулка за възглавница, опора и други специфични елементи. Същият стандарт се използва за посочване на посоката на въздушния поток, резервоари, тръбопроводни клапани и др .;

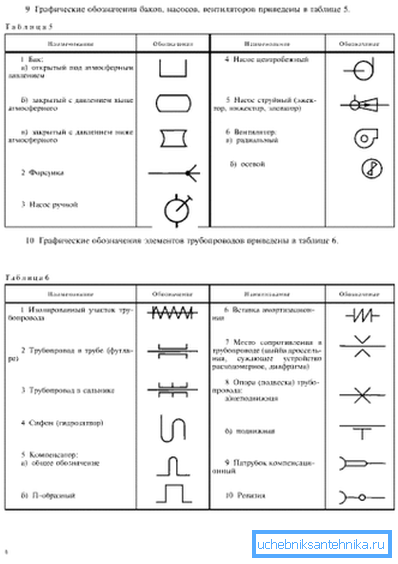

Примери за символи
  • ГОСТ 21.112-93 е посветена на символите на подемно-транспортното оборудване.

Обърнете внимание! Когато изчертавате символи от този тип в чертежа, трябва да вземете предвид скалата.

Общо ръководство за проектиране

Вентилационната система, комбинирана с отоплителната система, работи в съответствие с този принцип:

  • Топъл въздух се подава през канала за подаване към стаите на къщата;
  • Чрез изпускателната тръба от помещението се извежда въздух, от улицата се изсмуква свеж въздух и сместа за въздух се връща обратно в отоплителната инсталация;
  • след това процесът се повтаря.

Обърнете внимание! Такива системи са задължително оборудвани със система от филтри, често има допълнителна функция за овлажняване. Циркулиращият въздух се нуждае от допълнително почистване, тъй като не е напълно заменен с чист въздух.

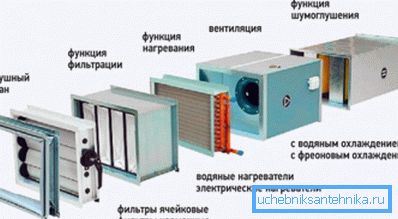

Филтърът е задължителен елемент на всяка вентилационна система

В частно строителство във всеки случай, дизайн на отопление вентилация и климатизация индивидуално, но можете да формулирате няколко универсални правила:

  • Канализационната тръба е удобно разположена между етажите. Особено този вариант е подходящ за технология за рамково строителство, тръбите няма да заемат един сантиметър от свободната площ на стаята. С това разположение на 2-рия етаж, топло въздух ще дойде от нивото на пода и 1 - от тавана;

Обърнете внимание! Трябва да се има предвид, че топъл въздух ще тече от захранващите решетки, така че е нежелателно да се поставят директно над дивана, фотьойла и т.н. В същото време поставянето им върху завеси е нежелателно - малко вероятно е някой да е доволен да погледне постоянно поклащащите се завеси.

  • ако подовете са стоманобетонни, тогава е по-добре да поставите въздуховодите в ъглите на стените. След това те лесно могат да бъдат прикрити с таван на много нива.
3D модел на въздуховодите, захранващи с топъл въздух

Съществуват някои особености по отношение на разположението на възвратния тръбопровод, канала за отвеждане на отработените газове.

Ето защо правилният дизайн на отоплителните и вентилационните системи изисква:

  • въздухът влезе в изпускателния тръбопровод на партерния етаж - на нивото на пода. Факт е, че тук загрятият въздух навлиза в стаите отгоре, така че оградата на пода допринася за по-равномерното затопляне на помещението;

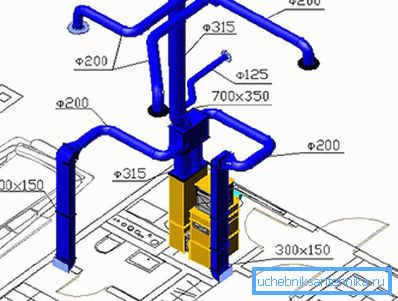

Въздушен канал за взимане на студен въздух
  • на втория и следващите етажи оградата трябва да бъде направена на тавана - топъл въздух се натрупва и се натрупва в тази зона, която за човека не играе никаква роля;
  • на този тръбопровод има смисъл да се постави амортисьор за регулиране на въздушния поток, през зимата той ще помогне за спестяване на сметки за електричество;
  • трябва да се обърне специално внимание на шумоизолацията на въздуховодите в зоните, разположени в близост до отоплителната инсталация. Може би има смисъл в тези обекти да се използват гъвкави въздуховоди или да се прилага външна шумоизолация;
  • през лятото отоплението няма да работи, така че смукателната вентилация трябва да има излаз на покрива, през топлия сезон замърсеният въздух ще бъде изваден от него;
  • Смесването на свеж въздух от улицата може да се извърши през стените на клапаните.
Така изглежда системата като цяло

Отделно, трябва да споменем източника на топлина. Разбира се, можете да използвате електроцентрали, но такива системи трудно могат да се нарекат икономически, а за крайградските домове зависимостта от електроенергия не е най-добрият вариант.

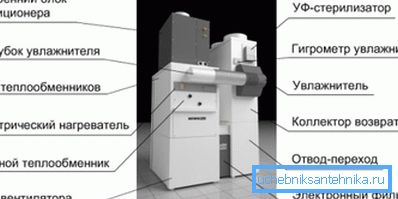

Във фото - вентилационния модул

Ето защо често се използват инсталации, в които отоплителният елемент е свързан с конвенционален котел (електрическо или твърдо гориво - няма значение). Оперативната цена на тези системи е приблизително с 20-30% по-ниска в сравнение с конвенционалното затопляне на водата.

Обърнете внимание! Освен това, котелът може едновременно да се използва за подаване на топла вода и например "топла подова настилка".

Водният котел се използва не само за отопление на жилището

Просто изчисление на система за отопление на въздуха, комбинирана с принудителна вентилация

Тук, разбира се, много зависи от начина, по който се организира циркулацията на въздуха. Ако например се използва само частична рециркулация, това ще спести малко на електроенергия, тъй като нагревателното устройство не трябва да изразходва енергия за нагряване на въздуха с температура, равна на тази на улицата.

От друга страна, опцията за частична рециркулация не винаги е приемлива от хигиенна гледна точка, тъй като част от замърсения въздух все още ще остане в стаята. Но нулевата рециркулация, особено през студения сезон, ще струва на собствениците не евтини, но въздухът ще бъде гарантиран, че е чист.

Изчисляването на въздушното отопление, съчетано с вентилация, се извършва, като се има предвид, че температурата на помещението трябва да се поддържа. От това, входящият поток не трябва да страда, т.е. множеството от замяната на въздуха в помещението също трябва да бъде постоянна стойност.

Входът на въздуха трябва да бъде приблизително равен на изпускателната тръба

Извадката е много опростена версия на изчислението, но тя е подходяща например за частно строителство.

Цялото изчисление може да бъде разделено на три прости стъпки:

  1. Необходимо е да се определят топлинните загуби в стаята. За да се опрости изчисляването, препоръчително е да използвате онлайн калкулатора, което ще ви позволи да вземете под внимание тънкостите като вида на двойните прозорци, инсталирани в апартамента, климатичната зона и т.н. При ръчно изчисляване много новодошли имат трудности с това;

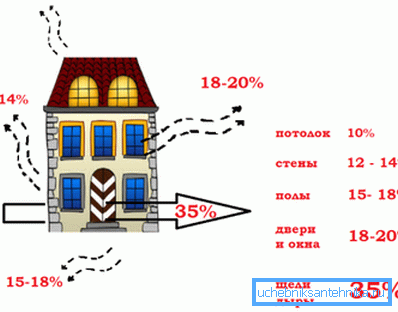

Основни източници на топлинни загуби

Обърнете внимание! От точността на този елемент ще зависи от способността на отоплителното устройство да поддържа желаната температура в апартамента. Ако, например, резултатът е твърде нисък, нагревателят просто не може да се справи и комфортът може да бъде забравен.

  1. След това трябва да настроите температурата, която трябва да се поддържа в стаята и температурата на изхода (на изхода на нагревателя) и да определите въздушния поток при определени условия. Изчислението се основава на формулата

Qп = G / [с • (независимо дали tВ)],

в тази формула се използват следните обозначения:

  • Qn - топлинни загуби, изчислени на предишния етап, W;
  • c - топлинна мощност на въздуха, J / (kg • K), референтна стойност, се приема, че е равна на 1005;
  • tt и tb - температурата от нагревателя и температурата в помещението ,?
  1. Определете консумацията на топлина, която трябва да се изразходва за отопление на този въздух, използва формулата

Qn = G • c • (tw-tn),

където tn е външната температура на въздуха, C.

Пример за изчисление

Като пример, нека направим просто изчисление, при което задачата е да извършим изчислението на отоплението и вентилацията, при условие че работят заедно.

Приемат се следните първоначални данни:

  • в стаята са монтирани двойни стъкла, а площта на остъклението е 20% от площта на стената;
  • външната температура е -30 ° С;
  • в стаята излиза само една стена;
  • площта на помещението е 20 м2;
  • в къщата трябва постоянно да поддържа температурата на ниво от +20? С, температурата на доставка +50? С;

Извършваме изчислението съгласно препоръчителната процедура:

  • Топлинната загуба за този случай ще бъде 2,26 kW;
  • въздушният поток за този случай трябва да бъде G = 2260 / (1005 (50-20)) = 0,075 kg / s;
  • топлината за отопление ще се нуждае от Qn = 0.075 • 1005 • (20 - (-30)) = 3769 W = 3.77 kW. Въз основа на тези данни е възможно да се избере отоплително устройство според характеристиките на паспорта.

Обобщение

Дизайнът на вентилационната система само на пръв поглед може да изглежда прост - поставете няколко тръби и ги поставете на покрива. Всъщност всичко е много по-сложно, а в случаите, когато вентилацията се комбинира с отопление на въздуха, сложността на задачата се увеличава само защото трябва да се осигури не само оттичането на мръсен въздух, но и да се постигне стабилна температура в стаите.

Видеото в тази статия е от теоретично естество, в което специалистите предоставят отговори на редица общи въпроси.
