Проект за вентилация: етапи на развитие

Как да се изготви стандартен дизайн на вентилация за помещения с различни цели? От какви норми за обмен на въздух е необходимо да продължим? Как се изчислява напречното сечение на канала?

Нека се опитаме да отговорим на тези и други въпроси.

Защо това е необходимо

А в самом деле: зачем пытаться составить проект своими руками, когда масса специалистов готова предложить соответствующую услугу? Основной и самый очевидный мотив - экономия. Приблизительная стоимость проекта вентиляции для небольшого кафе площадью до 100 квадратных метров - около 15000 рублей, что на фоне вечного дефицита средств на стадии раскрутки бизнеса выглядит довольно нескромно.

Кроме того: самостоятельное проектирование системы вентиляции банально занимает меньше времени. Профильная организация может потратить на составление рабочего проекта до месяца. Между тем, как известно, время - деньги: зачастую между началом отделочных работ и приемом первого посетителя проходит не более пары недель.

Етапи на дълъг път

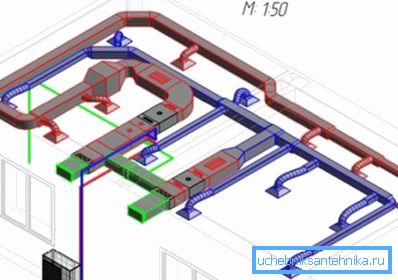

За да вземете аксесоари, като вземете предвид асортимента на местните магазини, това е просто. Начертайте скица с указание за размера, също така изглежда, че няма да е трудно за всеки, който не е пропуснал уроците по рисуване в училище.

Основните задачи се свеждат до изчисления.

Какво мислим?

1. Производителност по въздуха.
2. Секция на въздуховодите.
3. Дебит на разпределителните вентили.

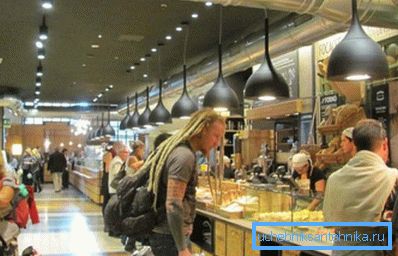

Моля, обърнете внимание: вентилацията с един канал за изгорели газове ще бъде приемливо решение за апартамент или частна къща на малка площ. В обществените институции е необходим свеж въздух.

1. Необходимостта от натиск на вентилатора.
2. Необходимостта от отоплителна мощност на отопление и климатизация.

В този ред и продължете.

продуктивност

Тя се оценява по два начина:

1. Чрез кубатурата на стаята и честотата на обмяната на въздух, която зависи от принадлежността й към определен функционален тип.
2. Чрез броя на посетителите.

За държавните институции трябва да направим и двете изчисления, а след това да изберем по-голямата от стойностите.

Изчисляване на многообразието от обмен на въздух

Формула расчета имеет вид L=n*V, где n - кратность воздухообмена, а V - его полный объем в кубометрах. Объем, как известно, рассчитывается как произведение площади и высоты.

Чему равен параметр n? Он зависит от типа помещения.

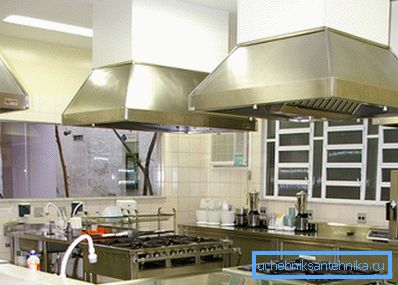

Забележка: в някои случаи текущата SNiP не показва многообразие, а директно необходимостта от обмен на въздух за помещение, водопроводно съоръжение, плоча и т.н.

Така че за прословутото кафе на 100 м2 с височина на тавана 3.5 м с две газови печки и една тоалетна за две тоалетни чинии, приблизителната нужда от обмяна на въздух ще бъде 2х100х3,5 + (100 * 2) + (50 * 2) = 1000 м3 / час.

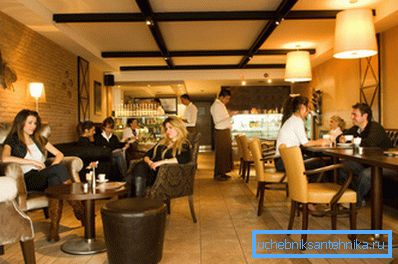

Изчисляване по броя на посетителите

Тук инструкцията за изчисление се намалява, за да се умножи максималният брой посетители и необходимостта от въздух за един човек (се приема, че е равен на 60 m3 / час за събуждане и 30 m3 / час за спалното бельо). Така че при максимално заетост на кафене от 20 души (персонал и посетители) е необходимо да се започне от 20 * 60 = 1200 m3 / час. Тъй като тази стойност е по-голяма, струва си да започнем от нея в бъдеще.

Сечение

Тя се изчислява като S = L * 2,778 / V, където:

• S - площадь сечения воздуховода.
• L - расход воздуха.
• V - скорость потока воздуха.
• 2,778 - коэффициент согласования величин, позволяющий получить результат в квадратных сантиметрах.

Понятно, что увеличение скорости потока позволит уменьшить сечение, сохранив производительность. Однако цена завышения скорости - повышенный уровень шума; именно поэтому ее обычно ограничивают значениями в 3-4 м/с.

Для нашего случая при скорости потока в 4 м/с минимум сечения воздуховода составит 1200*2,778/4=833 см2. Простое использование формулы площади круга дает нам диаметр 33 сантиметра (с округлением до реального размера трубы - 350 мм).

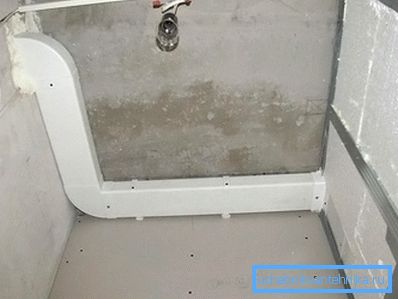

Забележка: на практика правоъгълните канали са по-често използвани за скрито полагане. Тяхното напречно сечение е равно на продукта на страните: така, за нашия случай, размерът е 250x355 mm.

Разпределители на въздуха

Няма универсални формули: продуктите се избират според каталога в съответствие с граничните условия.

Кои от тях?

• Измерения.
• Номиналният дебит на въздушния поток.
• Диапазонът при скорост на потока от 0,5 м / сек (по-висока скорост се възприема като течение и води до дискомфорт при посетителите).
• Ниво на шума. Для жилых помещений максимально допустимый уровень шума вентиляции обычно принимается равным 25 дБ, для общественных заведений - 35 дБ.

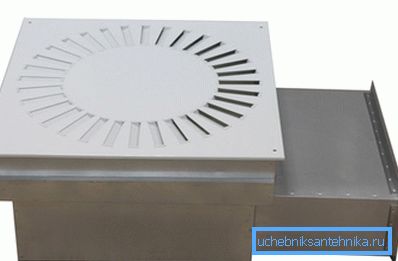

Указание: Преди решетката на разпределителя на въздуха трябва да има камера или адаптер за статично налягане, което да доведе до завъртане на дебита под прав ъгъл. В противен случай, въздухът ще се разпространи неравномерно по цялата си площ, което ще доведе до увеличаване на шума или спад в капацитета.

налягането

Зависимостта на необходимия натиск върху зоната на вентилираното помещение е линейна: в действителност, с увеличаването на площта, дължината на каналите се увеличава.

Плохая новость для проектировщика - в том, что точный расчет сопротивления вентиляции весьма сложен, поскольку оно зависит от массы переменных:

• Диаметърът на тръбата.
• Брой връзки и завъртания.
• Наличие на филтри и нагреватели.

Добрата новина е, че свръхналягането на вентилатора при фиксирана мощност ще доведе само до леко увеличение на потреблението на енергия.

Ето защо обикновено се използва опростена оценка на този параметър:

• За помещения от 50-150 m2 нормата е 75-100 Ра.
• С площ от 150-350 м2 трябва да бъде ориентирана на 100-150 Ра.

Топлинна мощност

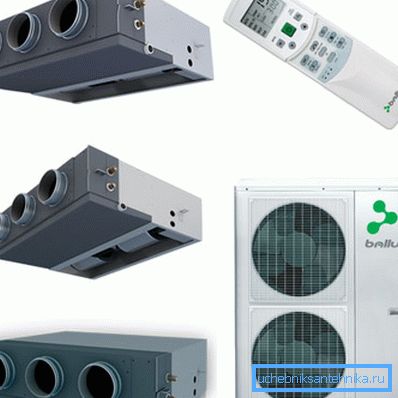

Често работна тежест за вентилация включва изчисляването на капацитета на отоплителните и климатични системи.

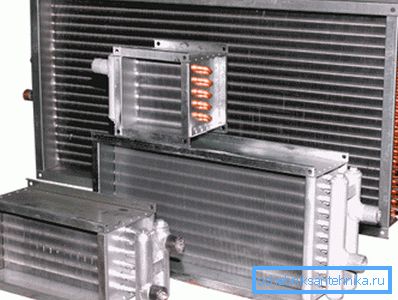

Тъй като специфичната топлина на въздуха се променя много малко при промени в температурата, необходимостта от топлинната мощност на въздушния нагревател или каналния климатик се определя само от вентилационния капацитет и делта на температурите между захранващия въздух и улицата.

Топлинна мощност рассчитывается по формуле P=Dt*L*0,336, где:

1. P - тепловая мощность в ваттах.
2. Dt - разница температур между улицей и притоком в градусах.

Подсказка: норма температуры приточного воздуха для зимы - +18С.

1. L - расход воздуха в м3/час.
2. 0,336 - теплоемкость воздуха в Вт*ч/м3*С.

По този начин, при улична температура от -15 ° С и приток от 1200 m3 / h, необходимостта от топлинна мощност на въздушния нагревател ще бъде 33 * 1200 * 0.336 = 13305 W.

Заключение

Надяваме се информацията, предоставена на читателя, да бъде полезна. Допълнителна информация за това как да се проектира вентилационна зала ще предложи видео в тази статия. Успех!
