Паспорт на вентилационната система: целта на получаване,

Защо се нуждаете от сертифициране на вентилационните системи? Какви са изискванията за вентилация с настоящите регулаторни документи? Какъв трябва да бъде паспортът на вентилационната система според SNIP?

Нека се опитаме да отговорим на тези въпроси.

Какво е това?

Паспорт системы вентиляции - это документ, устанавливающий юридическое право на ее ввод в эксплуатацию. Он подтверждает, что весь цикл работ - составление проекта, монтаж оборудования и его наладка - были произведены в полном соответствии с действующей нормативной и технической документацией (см.также статью "Вентиляция крыши – несложный, но важный этап в обустройстве дома").

За какво е това?

1. За официална регистрация на закупено оборудване, Дори ако захранващият блок или друг вентилационен елемент е закупен в чужбина и няма вътрешна сертификация, сертификатът за вентилация ще удостовери, че отговаря на настоящите изисквания.
2. Да спори своята позиция във всички спорове с надзорните органи, Кажете, че в случай на изграждане на дим, собственикът винаги може да докаже, че причината му не може да бъде неизправност или несъвършенство на вентилационното оборудване.

Важно: дори ако имате всички сертификати за оборудване, съответстващо на вътрешния GOST, паспортът на вентилационната система се издава само въз основа на тестовия комплекс.

Регулаторни изисквания

Какви са изискванията на самата вентилационна система? Как изглежда тестът й? Повечето от информацията, която ни интересува, се намира в SNiP 3.05.01-85.

Изисквания към вентилационните и климатични системи

Въздуховодите са монтирани в съответствие с проекта, независимо от това дали изпълнителят разполага с необходимото оборудване за инсталиране на правилната височина и за избраната технология. Просто казано, обяснението, че вентилационният канал е преместен поради липсата на гори на правилната височина, няма да бъде докоснат.

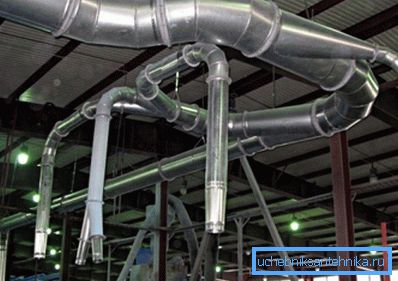

Если воздуховод транспортирует воздух с высокой влажностью, в его нижней части не должно быть продольных швов. Участки, на которых может выпадать роса, прокладываются с уклоном к дренажу; уклон следует принимать равным 1 - 1,5 см на погонный метр длины.

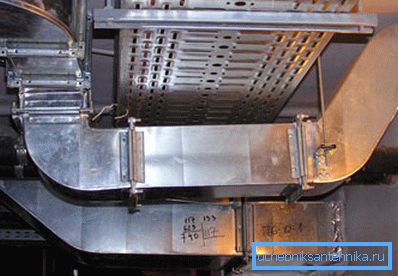

С фланцово съединение, уплътненията на фланците могат да се издават навън, но не и навътре. Материалът на уплътненията се регулира в зависимост от температурните условия:

  Важно: ако производствените условия изискват транспортиране на въздух, наситен с киселинни пари, киселинно устойчив каучук или пластмаса се използва като уплътнение.

За пластини без вафли, списъкът на уплътнителните материали също се определя в зависимост от условията:

Всички болтове на фланците трябва да бъдат затегнати. Гайките са разположени от едната страна на фланеца. При вертикална ориентация на фланеца тяхното местоположение не е регулирано; За хоризонтална ориентация се препоръчва да поставите гайките отдолу.

Могат да бъдат разположени монтажни точки за канали (закачалки или подпори):

• При бесфланцевом соединении и наибольшем размере (диаметре или стороне) менее 400 мм - с максимальным шагом в 4 метра.
• При бесфланцевом соединении и наибольшем размере более 400 мм - с шагом 3 метра.
• При фланцевом соединении и наибольшем размере 2000 мм - с шагом 6 метров. При этом подвесы и растяжки не должны крепиться непосредственно к фланцу.
• При вертикальной ориентации воздуховода - с шагом не более 4 метров.

Nuance: с височина на пода под 4 метра, вертикалният канал е фиксиран в тавана. Максималното допустимо отклонение от вертикалата е 2 мм на един ход.

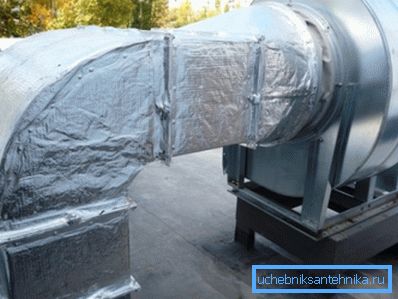

Каналите са свързани с вентилаторите чрез гъвкави вложки, които изключват предаването на вибрации. Като правило, ръкави от фибростъкло се използват в това си качество. Vibrovastavki инсталирани по време на инсталацията в последния завой, непосредствено преди тестовете.

При монтажа на вертикалния звънец, фунията трябва да гледа нагоре. За да запечатаме камбаната, използваме конопени тютюни, импрегнирани с азбестоциментов разтвор с добавка на казеиново лепило. Останалите кухини са пълни с азбесто-циментови мастици.

След като мастикът се втвърди, ставата се залепва с кърпа и се боядисва с маслена боя. Радиалните вентилатори са закрепени към основите и вибрационните изолиращи основи с анкерни болтове. В този случай самите вибрационни изолатори не са прикрепени към пода; но когато са монтирани върху метални конструкции, е необходимо фиксиране.

Разстоянието между смукателната дюза на радиалния вентилатор и нейното работно колело не трябва да надвишава 1% от диаметъра на колелото. Радиалният вал на вентилатора трябва да бъде разположен хоризонтално. Вертикалната ориентация е необходима само за вентилаторите, монтирани на покривите на сградите.

При монтиране на вентилатори електродвигателят и работното колело трябва да бъдат строго коаксиални. При използване на ремъчни предавки, мостовете на шайбите се монтират успоредно. Следите на електродвигателите са монтирани хоризонтално, на нивото и докосват основата с цялата равнина.

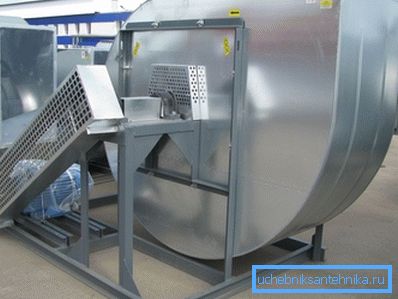

Съединителите и коланите между електродвигателя и работната част на вентилатора са защитени от защитни капаци. Тя е защитена от метална решетка с размер на окото не по-голяма от 70x70 мм и смукателна тръба на вентилатора, която не е свързана към въздухопровода.

Индустриалните въздухонагреватели и климатиците са монтирани строго хоризонтално и са монтирани на гумени уплътнения; техните тела и основните компоненти се сглобяват с лента от лента с дебелина 3-4 mm. Инструкцията е предназначена да предотврати предаването на вибрации към стените на сградата и друго оборудване.

Вентилационните вентили трябва да се отварят и затварят с минимално усилие, така че да могат лесно да се завъртат на ръка, без лостове и инструменти. В затворено положение клапаните на клапаните трябва да прилягат плътно към стоповете.

Изисквания за изпитване

Както си спомняме, сертифицирането на вентилационните системи предполага тестването им.

Как се провеждат те?

• Конструкцията и състоянието на вентилационните системи се проверяват за съответствие с работните течения и горепосочените изисквания.
• Скритите секции на тръбите се проверяват за плътност.
• Всички съоръжения със собствено задвижване, амортисьори и клапани се проверяват на празен ход.

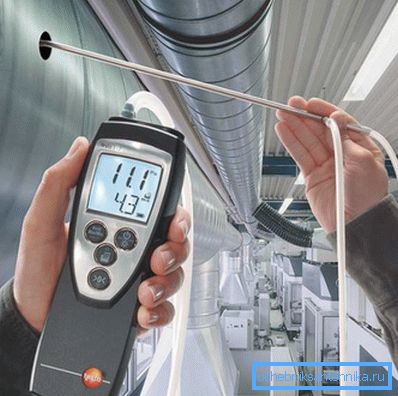

• За вентилаторите се проверява съответствието им с данните за паспорта (обороти, въздушен поток, генерирано налягане).

• Ефективността на въздушния обмен като цяло и неговото съответствие с проекта се оценява. Между другото, сертифицирането на вентилацията изисква проверка на естествената циркулация на въздуха.

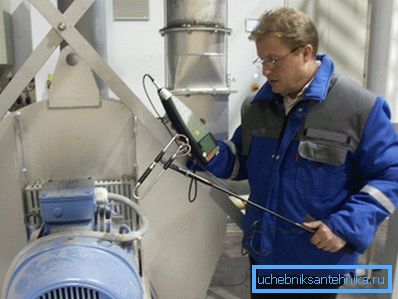

• Нивото на шума се измерва в няколко изчислени точки от стаята.

Максималното отклонение от проектния въздушен поток, което не може да предотврати получаването на паспорт за вентилационната система, може да бъде + 10%, при условие че подходящият въздушен поток в помещенията.

Форма

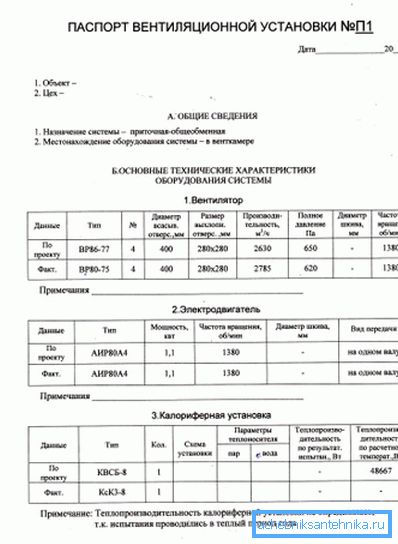

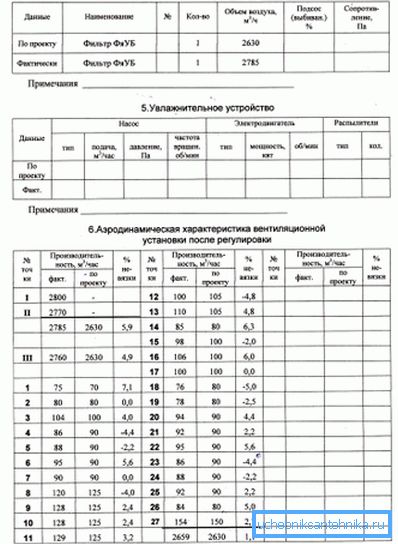

Какви данни трябва да съдържа паспортът за вентилационната система? Отговорът може да бъде намерен в приложение № 2 към същата SNiP 3.05.01-85.

Обща информация

• Обектът и неговото местоположение.
• Целта на вентилационната система и местоположението на оборудването.

Характеристики на оборудването

За феновете посочете:

1. Тип.
2. Диаметър на работното колело.
3. Консумация на въздух.
4. Общо налягане.
5. Честота на въртене.
6. Для устройств с ременной передачей - диаметр шкива.

За електродвигатели:

1. Тип.
2. Ел.
3. Честота на въртене.
4. Вид на предаването.
5. Диаметърът на ролката (ако има такъв).

За отоплителни и климатични инсталации:

1. Тип.
2. Циркулация на охлаждащата течност и въздуха.
3. Вид на охлаждащата течност.
4. Резултати от тестове на топлообменници за работно налягане.

За филтри:

1. Консумация на въздух.
2. Процент на улавяне.
3. Устойчивост на въздушен поток.

За овлажнители:

1. Тип.
2. Консумация на въздух.
3. Налягане преди пръскачката.
4. Скорост на въртене на двигателя и пистолета.
5. Нейният вид и сила.

В допълнение: Паспортът уточнява размерите на секциите на каналите, действителния въздушен поток и съответствието му с проекта.

Разходите за сертифициране на вентилационни системи започва от 3-4000 рубли и по очевидни причини зависи силно от сложността на системата. Някои организации предпочитат да оценяват работата си според зоната на вентилираната стая. В този случай цената варира от 50 до 100 рубли на квадратен метър.

Заключение

Надеемся, что нам удалось ответить на все накопившиеся у читателя вопросы (читайте также статью "Вентиляционный клапан – виды и особенности").

Както винаги, някои допълнителни тематични данни могат да бъдат намерени във видеото в тази статия. Успех!
