Местна вентилация: видове и изчисления

Такое определение, как "местная вентиляция" автоматически указывает на область её применения - это отдельно взятые небольшие рабочие участки на производстве и даже в нашем повседневном быте. Такие вытяжные устройства монтируются над рабочими столами, где возможно выделение каких-либо газов, над кузнечными горнами и различными печами, а в быту вы встречаете такое оборудование над варочными (газовыми или электрическими) плитами. Но подобные агрегаты могут отличаться друг от друга по направленности воздушного потока, и мы поговорим об этом, а также продемонстрируем видео в этой статье.

Вентилация в полето

Примечание. Если в помещении на каком-то месте есть выделения вредных газов и эту проблему можно решить с помощью общего вентилирования, то чаще всего устанавливают именно системы местной вентиляции. Их преимущество в КПД - такое устройство требует меньших затрат электроэнергии, а кроме того, локальное решение проблемы не позволяет газам распространятся за пределы рабочего места.

видове

• Най-основната разлика между видовете вентилация на местна цел е, както вече беше отбелязано, потокът въздух, поради което може да бъде или захранващ въздух, или изпускателна система.
• Опцията за отвеждане на изгорелите газове се използва в случаите, когато е невъзможно да се допусне разпространението на вредни или миризливи летливи вещества от локализирано място в цялата стая, Същността на операцията е да улавят тези вещества, като движат въздушния поток и ги хвърлят в откритото пространство, т.е. на улицата. В такива ситуации говорим за невидими газове, за дим и прах, които замърсяват близкото пространство.
• В къщи този тип вентилация е позната на всички като кухненски аспиратор и тези, които трябваше да разглобят такова събрание със собствените си ръце, можеха да видят един или повече фенове там. Техните остриета се развиват по такъв начин, че докато се въртят, те сякаш изсмукват въздуха, особено ако се издигне до място с топъл поток.

• Местната захранваща вентилация обаче се използва под формата на въздушен душ, где более холодные потоки воздуха направленно подаются на какие-либо детали или локальное рабочее место и за это её также называют "обдувом". Также на некоторых производствах в горячих цехах созданы настоящие оазисы, представляющие собой кабинки высотой 2-2,5м, куда нагнетается прохладный воздух, что позволяет значительно экономить энергию по сравнению с тем, как если бы пришлось охлаждать весь цех.
• Но не винаги надуването е студено, то може да бъде топло или дори горещо, например, такива въздушни бариери се създават от пещите, които на практика изглеждат като екран, през който не се разпространява топлина в пещта (подобен, но по-слаб ефект се получава при отоплителен радиатор, разположен под прозореца). За ковачни ковачки и пещи от различни видове, агресивният посочен въздушен поток спомага за поддържане на изгарянето или (при по-висока скорост) увеличава неговата интензивност.

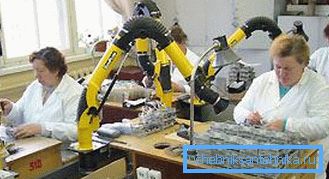

Примечание. Как вытяжная, так и приточная вентиляция может быть двух типов - индивидуальной или центральной. В первом случае система располагается над одним локальным рабочим местом и имеет достаточно узкую сферу обработки. Во втором случае система может быть расположена над группой рабочих мест.

Изчисляване на изпускателни системи от местно значение

По большому счёту расчет местной вытяжной вентиляции производится с помощью формул и учётом множества параметров самого помещения, температуры воздуха, вредности, мощности двигателей и так далее, хотя это касается только производства, да и то не всегда. Но если уж дело доходит до вычислений, то нас будет интересовать вытяжной зонт - именно его и нужно учитывать в первую очередь, чтобы все вредные вещества поднимались именно к нему, а не рядом.

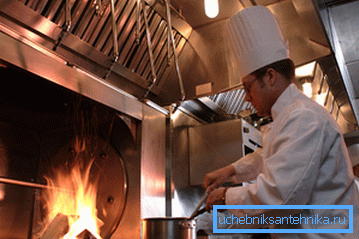

Зонт является самым удобным приспособлением для локальной вытяжки, особенно это касается кузнечный горнов, варочных плит, печей с открытым огнём, горячих ванн и так далее - нагретый воздух сам поднимается под купол, где и попадает в вентиляционный канал. Безусловно, зонт, как того требует инструкция, должен быть расположен, как можно ближе к источнику, во всяком случае, на столько, на сколько это вообще возможно.

Отправным значением для скорости движения потока в рабочем проёме этого самого зонта принято считать значение от 0,15 до 1,25м/с. Скорость прямо пропорциональна количеству отравляющих газов и площади перекрытия - чем больше газов и меньше купол, тем интенсивнее должно быть всасывание.

Производительность агрегата (м3/час) или объём отсасываемого воздуха вычисляется по формуле L=360abv - здесь под символами a и b подразумевается периметр рабочего проёма в метрах, а под символом v скорость воздушного потока (м/с) в этом самом проёме.

Для сварочных столов и наплавочных установок также необходимы отдельные расчёты, так как над таким местом невозможно навесить вытяжной зонт (он попросту будет мешать), поэтому, здесь устанавливаются воронкообразные или щелевидные отсосы длиной от 250 мм до 350 мм, в зависимости от потребности. В таких ситуациях применяется другая формула для расчётов, которая выглядит, как L=ko3vI, здесь уже значение ko - это коэффициент для щелевого или воронкообразного отсоса (щелевой - 12, воронкообразный - 13,2), а символом I обозначен сварочный ток в амперах (А).

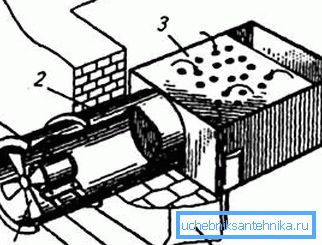

Работното място заваръчни вентилация от този тип може да се извърши по различни начини, въпреки че на същия принцип, например той може да бъде тръба с чадър, нека надолу страна, но може да бъде във формата на решетка на работния плот, където газовете се засмуква директно от другата страна. Вторият вариант е най-благоприятен за човек, който работи там, тъй като в този случай той практически не вдишва вредни газове. единица за ефективността за изпомпване на въздух (м3 / час) трябва да се изчислява на броя на електродите, което е заваръчни може да се използва за един час, и от наличието в него на вредни вещества.

От заточване, шлифоване и полиране на джанти, които се монтират на съответните машини, използвайки ги откроява много прах, така че е необходимо вентилационните отвори на тези машини да се запази здравето на работниците. За да отклони прахови частици melenkie абразивни материали, освободени по време на работа, диапазонът е затворен корпус, който, от своя страна, е свързан с канал, в края на която има определен вентилатор мощност. Това е много важно, че въздушният канал е успоредна на линията на движение на прах и абразивни, т.е., че отпадъците полетяха напред без препятствия.

Колкото по-бързо протича въздухът през канала, толкова по-голяма е ефективността на защитната обвивка. Но се увеличава още повече, ако в предната част на корпуса е монтиран специален визьор, който не позволява прах и абразивни частици да се покачват (цената на вентилацията няма да се увеличи много от монтажа на козирката).

Потребность в определённой мощности вентиляции (производительность в м3/час) напрямую зависит от величины диаметра круга. Здесь используют формулу L=1000DA - значение D, это диаметр круга, а значение A, это коэффициент, зависящий от его диаметра. Так, если D=0,25м, то коэффициент равен 2, если D=0,6м, то коэффициент будет 1,8 и так далее. Между этими значениями можно находить среднее арифметическое.

Заключение

В къщи нямате нужда от изчисления, независимо дали става дума за качулка над плоча за кухня или домашен уъркшоп на работното място. Ако готови единици се продават за кухни, местната вентилация обикновено се сглобява в работилницата независимо, а капацитетът й обикновено се определя чрез тестване.
