Класификация на вентилацията и познаване на вентилационната

Тази статия е посветена на каква вентилация е и по какви критерии тя може да бъде класифицирана. В допълнение към правилното класифициране на видовете, ще обърнем внимание на някои видове вентилационно оборудване, ще се запознаем с тяхното устройство и функции.

Какво е това?

Происхождение слова "вентиляция" от латинского  ventilatio – проветривание, в общем-то, дает исчерпывающее представление о сути процесса. Термин изначально означает всего лишь удаление из помещения загрязненного, отработанного воздуха и его замену наружным.

Освен това: в рамките на установената терминология, същата дума често определя комплекти за обмяна на въздуха.

Напредъкът обаче не стои неподвижен: тъй като латинските термини са заимствани от съвременните европейски езици, вентилационното оборудване се е научило да изпълнява много допълнителни функции.

• Вентилацията се осигурява от входящия въздух и охлаждането на захранващия въздух до удобни температури.
• Тя се научава да регулира влажността на атмосферата в стаята, изсушава въздуха или, напротив, овлажнява.

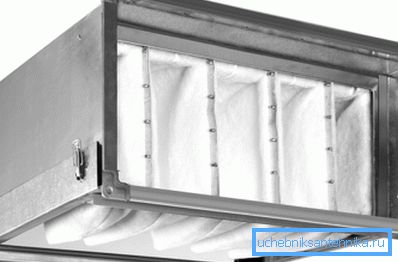

• Вентилационното оборудване е определено като функция за почистване на въздуха от прах и други замърсители.

класификация

И така, по какви критерии се класифицират съвременните вентилационни системи?

Предложение на движението на въздуха

Тя може да бъде естествена или принудена. Природната циркулация се дължи основно на разликата в плътността на топъл и студен въздух. Топлите въздушни маси се втурват нагоре и се принуждават в приемната решетка на вентилационния канал, където се отвеждат на улицата.

Освен това скоростта на циркулация може да бъде повлияна от:

1. Диференциално налягане, създадено от вятъра, когато захранващите и изпускателните канали се намират от различни страни на конструкцията.
2. Разрежение, создаваемое в вентканале в ветреную погоду дефлектором - особой формы оголовком открывающегося на улицу канала.

Главный недостаток естественной вентиляции - нестабильность расхода воздуха через нее, слишком сильно зависящая от дельты температур между помещением и улицей, от направления и силы ветра.

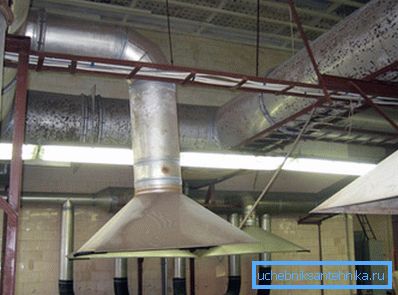

При работа с вентилаторите се осигурява принудителна или механична вентилация. Неговите резултати са много стабилни и независими от външни фактори; в допълнение, тя лесно може да бъде регулирана чрез просто намаляване на скоростта на колелата. Цената на постоянството е зависимостта от захранването: в случай на прекъсване на захранването феновете се изправя.

Заметьте: эффективная фильтрация, подогрев и кондиционирование воздуха возможны только в системах принудительной вентиляции. В большой степени - именно потому, что соответствующие процессы требуют стабильного расхода воздуха через соответствующее оборудование.

Посока на движението на въздуха

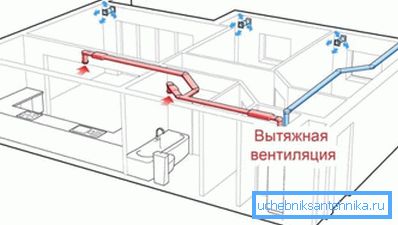

За апартаментите в жилищни сгради всички сме запознати със смукателната вентилация, предназначена да премахне отработения въздух (обикновено през баня и кухня).

Притокът на въздух в този случай е пасивен. В апартаментите от съветски строеж се осъществява чрез некомпресирани прозорци и рамки за врати; в модерните къщи металопластните прозорци са все по-добре оборудвани с клапани за захранване.

Такава схема има доста неприятна черта: въздухът се инжектира в хола, чиято температура и влажност се определят само от времето и сезона. За жителите на жилища, за декоративни материали и мебели, внезапните промени в температурата и влажността не са толкова полезни.

Приточная, или, как ее иногда называют, обратная вентиляция позволяет  осуществить те самые мероприятия, которые мы уже упоминали выше - осушить или увлажнить воздух, изменить его температуру в ту или иную сторону и отфильтровать загрязнения.

Назначение

Какви функции изпълняват вентилационните системи?

Наличие на въздуховоди

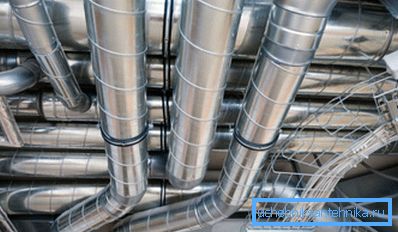

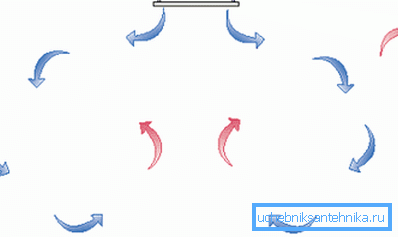

Воздуховоды (вентиляционные каналы) для транспортировки чистого или отработанного воздуха так и называются - канальная вентиляция. Бесканальной вентиляционной системой называется схема, при которой воздух откачивается или нагнетается непосредственно через стену или потолок  здания - посредством вентилятора или естественным путем.

оборудване

Сега да се запознаем с някои видове устройства, използвани във вентилационните системи.

Фенове

Осевым вентилятором называют насаженную на вал мотора крыльчатку, которая транспортирует воздушный поток вдоль оси собственного вращения. Типичные примеры осевого вентилятора - система охлаждения процессора любого современного настольного компьютера или вытяжка в вентканале на кухне.

Между другото: при монтажа на смукателната вентилация със собствените си ръце е по-добре да предпочитате модела на вентилатора за изгорели газове или канал с плъзгащ лагер, вместо да се търкаляте. Инструкцията е свързана с по-малко шум от този тип лагери.

Достоинство осевой схемы - сравнительно высокий КПД. Недостаток - сравнительно небольшое давление, создаваемое на выходе.

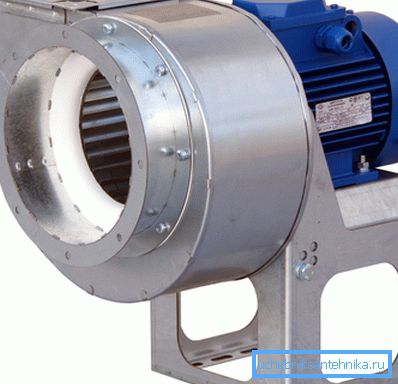

Radial е доста предсказуемо наричан вентилатор, причинявайки въздушния поток да се движи по радиуса на работното колело. Двигателят се върти в корпуса; Повечето от загубите се дължат на триене на въздуха срещу вътрешната стена на корпуса на устройството. Въпреки това, поради минималната свобода между колелото и кохлеята, тази верига осигурява значително по-високо налягане на изхода в сравнение с предишната.

Звуков атенюатор

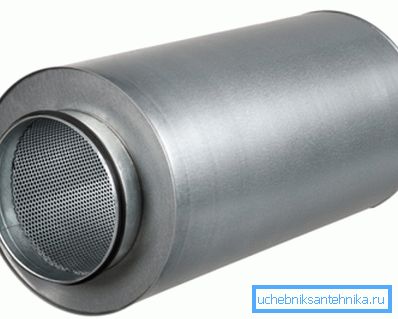

Очевидно, что комфортная вентиляция должна производить минимум звуков. Вместе с тем производительные вентиляторы почему-то не хотят вращаться бесшумно. Логическое противоречие преодолевается установкой после приточного вентилятора шумоглушителя - емкости с развитым внутренним оребрением, покрытым шумопоглощающим материалом (стекловолокном, пористой резиной и т.д.).

Рекуператор

Това е общото име на устройствата, които извършват топлообмен между каналите за отработени газове и захранващите канали. Те ви позволяват значително да спестите от отоплението и климатизацията на помещенията.

Има три основни схеми за работата на рекуператорите.

1. Рекуператорът на пластините осигурява кръстосан поток несмесващи потоци със съседни канали с голям брой общи стени. Схема предельно проста и энергонезависима. Ее единственный недостаток - обмерзание теплообменника при низких температурах; проблема решается временным открытием байпаса для приточного воздуха, после чего теплый поток вытяжного канала быстро растапливает лед.

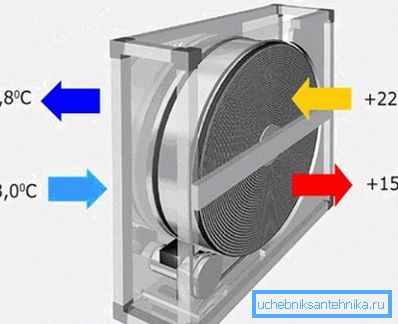

1. В устройството на ротора колелото с развити перки се върти около ос, разположена на границата на потоците. Достоинство решения - нивелирование влажности приточного воздуха за счет переноса конденсата на ребрах ротора. Недостатки - сложность конструкции, энергозависимость и частичное смешивание потоков, что приводит, в частности, к передаче между ними запахов.

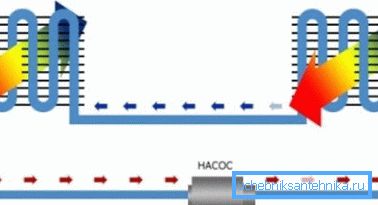

1. Агрегат с промежуточным теплоносителем - это, в сущности, помещенный в вентиляцию контур из двух конвекторов и циркуляционного насоса, этакая миниатюрная система отопления без котла. Недостатки схемы - сложность, дороговизна и низкий КПД. Ее применение оправдано лишь в тех случаях, когда архитектурные особенности здания вынуждают разнести приток и вытяжку на значительное расстояние.

Калорифер, кондиционер

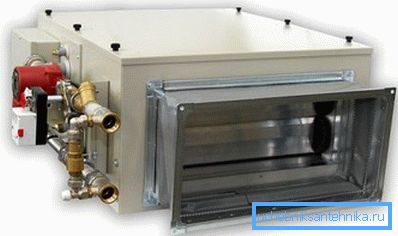

Както вече беше споменато, вентилационното устройство често включва устройства за регулиране на температурата на захранващия въздух. Един отоплител е електрически или воден нагревател; Охладителят в повечето случаи е конвенционален канален климатизатор с външен модул, изпълняван на покрива или фасадата.

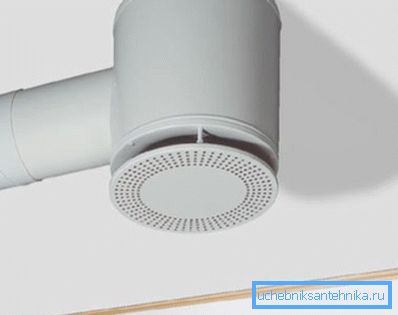

Камера за статично налягане

Това е просто устройство за захранващия канал, което позволява да се разпределя въздух в цялата площ на мрежата. Това е кутия с малък обем, в която турбулентният поток се превръща в ламинарен поток.

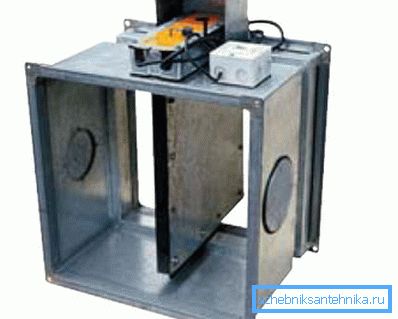

Пожарен клапан

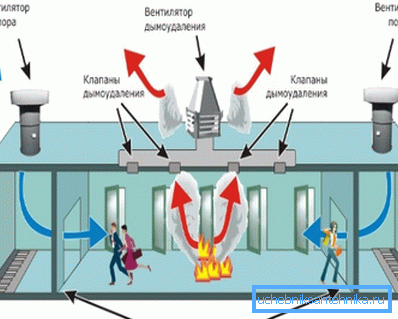

Их функция - блокировать распространение пламени через общеобменную вентиляцию при пожаре, обеспечить эффективное удаление дыма и приток свежего воздуха к путям эвакуации. По исходному положению заслонки они делятся на нормально открытые, нормально закрытые и клапана двойного действия.

Вентилът може да се задвижва от пружина или соленоид. Ключалката може да бъде разглобяема фиксираща скоба, електромагнитна брава или същият соленоид, който предпазва капака от затваряне или отваряне.

Заключение

Надяваме се, че нашето малко повърхностно отклонение върху видовете вентилационни системи и оборудване удовлетвори любопитството на читателя.

Както обикновено, видеоклипът в тази статия ще му предложи допълнителни материали. Успех!
