Каква е изпускателната вентилация - характеристики и видове

Вентилацията е една от инженерните системи за подпомагане на живота, която е отговорна за ефективната циркулация на въздуха във всеки тип помещения. Липсата на подходящо организирана вентилационна система може да доведе до стагнация на въздуха, промяна в нивото на влажност, при което може да се образува плесен, гъбички и неприятен мирис в помещението. Нека да разгледаме как работи смукателната вентилация и колко е добра.

Цел на смукателната вентилация и нейните видове

Основната задача на тази система е да циркулира въздушните потоци в помещенията. Тя се осъществява чрез организиране на движението на въздуха, който влиза в стаята отвън и последващото му безпрепятствено отстраняване.

За информация! Потокът от въздух от улицата се основава на принципа на изпускателната вентилация. Без това в стаята, когато качулката е изчерпана, ще има разреждане на въздуха.

Вентилационни системи за битови нужди

Структурно, системата за отвеждане на вентилацията на жилища и например на офис помещения може да бъде разделена на:

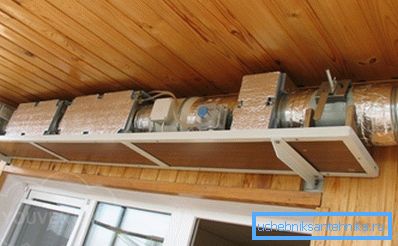

• персонализирано, която обслужва една или повече съседни стаи. Обикновено за жилищни помещения е кухня и баня, или вентилация на крайградска частна къща. Когато естествената въздушна обмяна не е възможна, е необходима смукателна вентилационна система с принуда. За тази цел във вентилационния канал е вграден вентилатор (центробежен или аксиален).

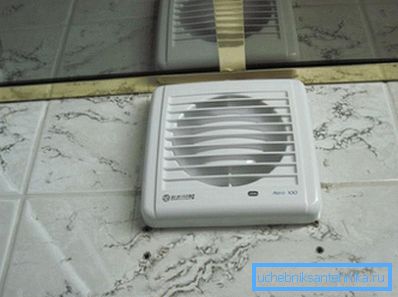

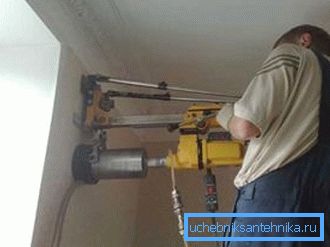

• Отстраняването на въздуха от ваните обикновено се осъществява чрез малки изпускателни тръби за вентилация, поставени в тавана или директно на улицата през външната стена.
• Възможно е да се комбинират екстракти от няколко бани в общ канал.

ЗАБЕЛЕЖКА! Вентилаторът обикновено се свързва лесно с ръка паралелно с превключвателя на светлината. Понякога се добавя допълнително реле за време, което удължава вентилатора след изключване на осветлението за известно време.

• Вентилаторите са оборудвани със специален вентил, позволяващ на въздуха да се движи, когато уредът е включен и заключва преминаването при изключване.

• В кухните, за да откриете отстраняването на дим и пара над печката, е монтиран чадър, който също носи декоративен товар. Аспираторът е оборудван с вентилатор и филтър, състоящ се от:

• Решетки за улавяне на мазнини и мръсотия.
• Касета с вещества, които неутрализират неприятните миризми. Обикновено това е сорбент, например, активиран въглен. Това устройство трябва да се заменя около 2-3 пъти годишно, тъй като се замърсява.

• централен, Те са разположени, например, в жилищни сгради, където отвеждащата вентилация в апартамента се осъществява чрез система от изолирани канали, които имат изход над покрива на сградата. Това важи особено за стоманобетонните сглобяеми висококачествени сгради, при които инсталирането на отделни системи за отвеждане на изгорелите газове е трудно.

• Във всеки апартамент в банята и кухнята има изход с вградена вентилационна решетка във вертикалния вентилационен канал.
• Всички канали отиват на покрива, където над тях са инсталирани вентилатори.
• Можете да комбинирате вертикални канали в една от горната част на сградата и да инсталирате един мощен вентилатор.
• Ако в жилищната сграда има технически под, вертикалните вентилационни канали се сглобяват в общ канал в тази стая. Тя може да бъде обслужвана от вентилационен двигател, монтиран в надстройката над машинното отделение на шахтата на асансьора.

Интересно! Характер на централната вентилация на жилищни сгради е осигуряването на шумоизолация. За да се гарантира, че съседите не се чуват помежду си чрез вентилационни канали, в тях се монтират специални шумозаглушители.

• комбиниран Изпускателната система е оборудвана с предимствата и недостатъците на централната и индивидуална вентилация.

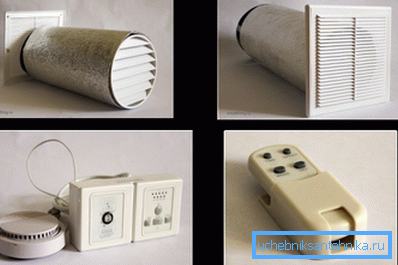

В допълнение към вентилаторите е практично да се монтира вентилационна система във вентилационната система или просто скара, за да се осигури обмен на въздух без принуда. Вентилационният вентил е регулируем клапан, като закрепващия елемент отговаря за интензивността на отстраняването на въздуха от помещението.

Всички горепосочени устройства са монтирани директно на входа на вентилационния канал.

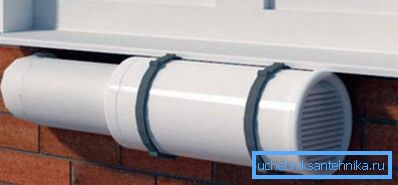

Моля, обърнете внимание! В стаите, където дървените прозорци за метални пластмасови прозорци все още не са се променили, не можете да се притеснявате за естествения поток на въздуха дори при затворени прозорци. Когато подменяте прозорците с пластмаса, опитайте се да закупите дизайн с вграден въздушен вентил.

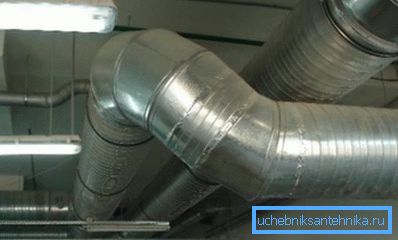

Вентилация на промишлени помещения

В допълнение към създаването на комфортни условия за работа, индустриалната отработена вентилация изпълнява още няколко задачи в зависимост от целта на производството:

• Отстраняване на изпаренията в особено вредни области.
• Осигуряване на достатъчна тяга в котлите.
• Допълнителни духащи горещи части и др.

Вентилационните системи в производството са проектирани, като се вземат предвид много фактори:

• Цел на предприятието.
• Площ на индустриалните помещения.
• Брой хора, работещи в определена стая, и естеството на техните дейности.
• Броят и естеството на оборудването, работещо в магазините, и т.н.

Обърнете внимание! При изчисляване на вентилацията задължително се отчитат климатичните характеристики на района, в който се намира производството.

Съгласно принципа на експлоатация, вентилацията за изпускане в производството може да бъде:

• Natural.
• Задължителен.
• Смесен тип.

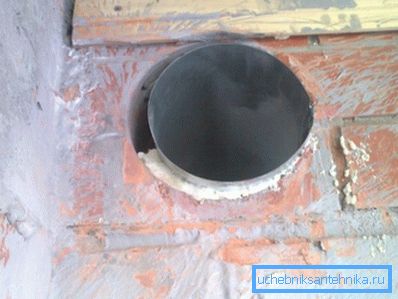

Естествената вентилация на работното място, както и в ежедневието, се извършва с външно проникване на въздух отвън и отстраняването му през вентилационните канали.

Теглителната сила при този начин на вентилация на помещенията зависи от конвенциите на заобикалящата го атмосфера:

• Налягане.
• Температурни разлики.
• Скорост на вятъра.

Използването на въздушните потоци става чрез отвори във вентилационните канали. В производствените помещения тези дупки се намират на височина 180 и 400 см от пода.

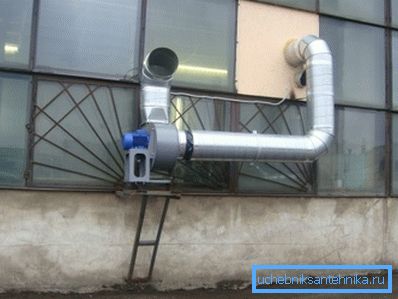

Принудителната система е оборудвана със специално оборудване - аксиални вентилатори, които подпомагат активното отвеждане на отработения въздух от помещението.

В случай на прилагане на принудителна въздушна система за принудителна вентилация, вентилаторът осигурява допълнително подаване на въздух в необходимия обем, повишавайки ефективността на въздушния обмен.

Мощността на вентилаторите се избира, като се вземат предвид проектните изчисления на необходимия въздушен обмен.

Съвет! При избора на подходящо устройство не е препоръчително да се отклонявате от тази стойност към по-голяма страна (с марж), тъй като цената на промишлен вентилатор зависи пряко от неговата мощност. Освен това това ще доведе до неоправдано превишаване на разходите и до по-нататъшната му експлоатация.

Проектиране на вентилационна система

Подобно на създаването на други комунални услуги, вентилацията за изсмукване се предшества от изчисления и дизайн.

Този процес се осъществява в съответствие със заданието и се състои от:

• Определянето на вентилационната мощност е оптимално за помещение със специфичен обем и предназначение.
• Изчисляване на дължини и сечения на въздуховоди.
• Завършване на въздуховоди с фитинги и допълнителни устройства.
• Изчисляване и избор на оборудване.
• Избор на консумативи.

Определяне на въздушния обмен

Основната техническа инструкция за проектиране на вентилация е SNiP 41-01-2003, която регулира нормативната мултипликация на въздушния обмен за различните помещения в зависимост от тяхната функционална цел. Също така този документ предвижда следните норми за потреблението на въздух на час в зависимост от професията:

ЗАБЕЛЕЖКА! Това се дължи на правилата и наредбите, съществуващи за системите за въздушен обмен, се препоръчва инсталирането на смукателната вентилация с помощта на специализирани работници.

• За промишлени помещения:

• С естествена вентилация - 30 м3.
• Без естественного проветривания - 60м3.

Нормативная кратность воздухообмена - величина без единицы измерения, указывающая количество раз полной замены воздуха в конкретном помещении в течении одного часа:

• За жилищни помещения - степента на обмен на въздух е 1, но не по-малко от 30 m3 / h на човек.
• Для санузлов и кухонь - кратность воздухообмена 1,5, но не менее 60 м3/ч на человека.

Познавайки тези стойности и параметрите на помещенията, можете да изчислите проектния капацитет на вентилацията по два начина:

• Първият с използването на множеството въздушни обмен, съгласно формулата L = n * V, където:

• L - расчетная мощность вентиляции.
• n - нормативная кратность воздухообмена.
• V - объем помещения, равный произведению его площади и высоты.

По правило изискваният проектни капацитет на вентилационната система попада в обхвата:

• 100-500 m3 / h за апартаменти.
• 1000-2500 m3 / h за частни къщи.
• 1000-15000 m3 / h за административни, складови и производствени съоръжения.

Състав на вентилационната система

След като получи проектния капацитет на вентилацията, може да започне да се съставя схема за местоположението на нейните основни елементи.

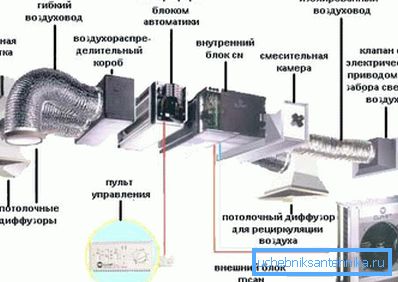

Структурата на типичната вентилационна система включва:

• Смукателният вентилационен маркуч е въздуховод с кръгло напречно сечение или кутия с правоъгълно напречно сечение за разпределение на въздуха във всички помещения. Неговата дължина, конфигурация и площ на напречното сечение зависят от разположението на помещенията, както и от характеристиките на дизайна на конкретната система и нейната цел.
• Решетката за всмукване на въздух се монтира директно на входа към вентилационния канал.
• Вентилатор за гарантиран достатъчно обмен на въздух.
• Филтър за почистване на въздуха от механични и химически примеси. Филтрите се използват както при вредно производство (в гаражи, центрове за грижи за автомобили и др.), Така и в ежедневието. Филтрите са от два типа:

• Сменяеми за еднократна употреба.
• Почистени. Те могат да бъдат демонтирани, почистени и върнати на обекта.

Напомняме ви, че е по-добре да проектирате и инсталирате вентилационната система в ръцете на специалисти.

заключение

Сега знаете какво отличава естествената всмукателна вентилация от изкуствено създадените, оборудвани в помещения с висока влажност. В същото време е по-добре да се изгради тази система преди завършване на ремонта, за да се скрие невидимото разклоняване на въздухопровода.

Във видеото в тази статия ще намерите допълнителна информация по тази тема.
