Как да оборудваме вентилацията на котелното на частната къща

18-01-2017
Вентилация

Чрез поставянето на котелно помещение във вашия дом някои собственици пренебрегват изискванията и правилата, които могат да доведат до допълнителни катастрофални последици. По време на работа на котела се създава разредено пространство в помещението, което изисква достатъчно подаване на чист въздух, в противен случай съществува опасност от обратна тяга. Днес нашата цел е да ви разясним как трябва да се направи вентилацията на котелното помещение според SNiPu и да се покаже като пример.

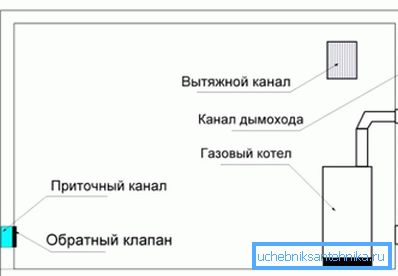

На снимката - схемата за вентилация на котелното помещение

Защо това е необходимо

Не забывайте, что правильно спроектированный воздухообмен в помещении, где установлен котел отопления дома, является обязательным условием его эксплуатации. Если вы станете пренебрегать данным аспектом, концентрация угарных газов в котельной может достичь размеров, угрожающих вашему здоровью, а также всех проживающих в доме. Способы циркуляции воздушных масс в ней могут быть разными и зависят они от типа отопительного оборудования (читайте также статью "Испытание вентиляции: тестируемые величины и нормативные требования").

SNiP осигурява вентилационната система, необходима за отстраняване на излишната топлина от оборудване и тръбопроводи, както и за поддържане на чист въздух в работната зона. Когато това не е възможно при естественото движение на въздушните потоци, се изисква инсталиране на устройства, способни да принуждават въздушния обмен. Цената на системата в този случай ще се увеличи.

Правила за вентилация на котела

Когато проектираме частна къща, обръщаме внимание на всеки детайл, който може да възникне в оформлението и интериора на всяка стая. На този етап трябва да бъде внимателно проектирана и стаята за котелната централа, която е незаменим елемент.

Вентиляция в котельной с газовым котлом до ли50 кВт

Въпреки че няма да се нуждаете от специални таланти за него, тъй като всички основни параметри отдавна са регулирани, все още трябва да се обърнете сериозно към задачата. В противен случай, можете да се изложите на риск от пожар, да не говорим за санкции от пожар надзор за нарушения на разпоредбите.

видове

Най-често природният газ се използва като гориво в частни къщи, за които е необходимо непрекъснато снабдяване с чист въздух, което може да използва достатъчно продуктите от горенето. За да се осигури нормална обмяна на въздух, естествената вентилация обикновено е достатъчна. В стаята, където са инсталирани стари врати и прозорци, въздухът се засмуква през различни пукнатини.

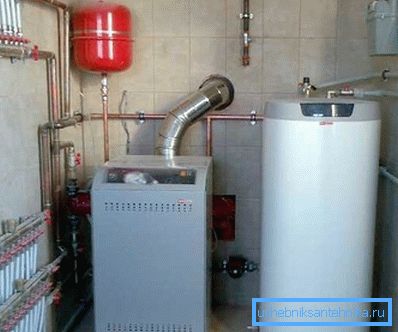

Размерите на котелната къща в частна къща не винаги съответстват на нормите

Если же комната более-менее герметичная, рекомендуем использовать дополнительное его вентилирование. Так вы сможете убрать из котельной излишки продуктов горения и остатки несгоревшего газа, следы которых будут четко видны в виде копоти на потолке и стенах. Однако, неэстетичный внешний вид котельной - это самые меньшие проблемы, которые может создавать плохая вентиляция.

естествен
  1. Използва се за котли с мощност до ли0 kW.
  2. Инструкцията позволява да се направи отвор в стената O100-150 мм и след това да се вмъкне в нея пластмасова тръба, която ще бъде вид канал за дихателните пътища.
  3. Защитата от външни отломки може лесно да осигури нормална пластмаса или метална мрежа.
  4. Инсталирайте възвратния клапан от вътрешната страна на канала, който ще предотврати изтичането на въздуха.
  5. Монтирайте изпускателния отвор по същия начин, като го покриете на изхода от атмосферните клетки под формата на сняг и дъжд.
  6. Разположете входния отвор в долната част на пода зад камината, така че въздухът да попадне непосредствено в горивната камера и да не се разпространява в котелното помещение.
  7. Подредете изпускателния отвор над котела, тъй като продуктите за изгаряне ще се издигнат нагоре.
механичен
  1. Приложимо в случаите, когато няма възможност за оборудване на естествената вентилация.
  2. Тя позволява да се регулира обмяната на въздух, което в естественото е невъзможно.
  3. Основные элементы системы - вентиляторы, при выборе которых следует добавить к максимальному количеству расхода воздуха котлом еще примерно ли0%.
Как да оборудваме вентилацията в котелното на частната къща

Изисквания за комини

При настройката на комините на котелните помещения трябва да спазвате определени правила. Прилагането им също е много важно за безопасното функциониране на газов котел.

Помислете за изискванията по-подробно:

  • изборът на диаметъра на тръбите трябва да се ръководи от инструкциите към оборудването;
  • Не повдигайте тръби над хребета на покрива повече от 5 м;
  • инсталирането на чадъри на комини е забранено;
  • Седът на комина трябва да бъде избран в съответствие с конкретен модел котел;

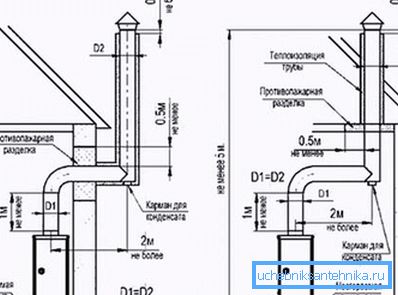

Комин за газов котел
  • тръбата трябва да е с цилиндрична форма и да е изработена от метал, също така е необходимо да се осигури почистващ отвор;
  • Забранено е да се извършват повече от три завоя или завои върху комина.

Съвет: Бъдете сериозни относно всички изисквания за инсталиране на комина, в противен случай неправилната му работа може да причини трагични последици.

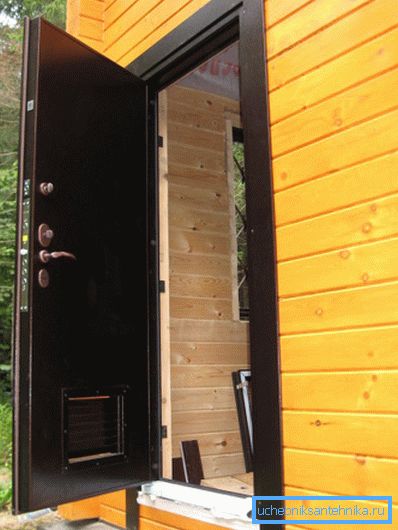

Метални врати за котелното помещение с вентилация

Как да се изчисли вентилацията на котелното на частната къща

Въздухът в стаята трябва да отговаря на SNiP II-ли5-76.

Тя предвижда такива изисквания в котелните помещения, където няма постоянно поддържан персонал:

  • При използване на газово оборудване е необходимо да се осигури трикратно смяна на въздуха за 1 час работа на котела. В този случай количеството въздух, необходимо за поддържане на горивния процес, не се взема под внимание;
  • Височината на котелното помещение трябва да бъде 6 м. Ако това не е възможно, което често се случва в частна къща, е необходимо да се увеличи честотата на обмен на въздух, като се добави 25% намаление на метър за този параметър;
  • В случай на недостатъчен въздушен поток през вентилационните канали по естествен начин е необходимо да се монтира система за задействане на въздуха.

Тези изисквания са общи за котлите, работещи с газ и твърдо гориво. Има само малки разлики в местата за инсталиране на вентилационната система.

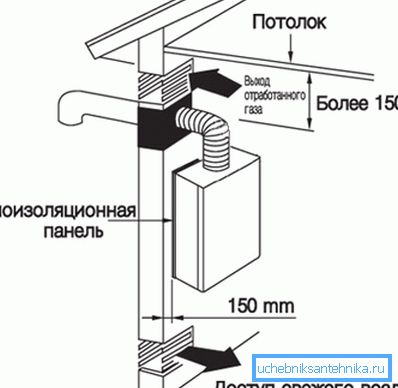

Вентилация на газова котелна къща - доставка и отстраняване на въздушни маси

Съвет: Преди да закупите необходимото оборудване и сами инсталирате въздуховодите, трябва да изчислите основните параметри.

За битови котли можете да опростите изчислението, като вземете предвид следните параметри:

  1. Обемът на стаята.
  2. Скорост на въздушния поток (не по-малко от 1 m / s).
  3. Коефициентът на увеличение на скоростта на въздушния обмен, който зависи от височината на таваните.

Тези характеристики ще са необходими за изчисляване на необходимия диаметър на въздушния канал.

Пример:

  1. Размери на котелното помещение - лиxлиx2.5 м (ширина, дина, височина). Следователно откриваме обем, който е 22,5 м ?.
  2. Ние изчисляваме многообразието на въздушния обмен, като отчитаме коефициента: (6-2.5) x0.25 + ли = ли.9.

Следователно, за 1 час с естествена вентилация трябва да мине ли.9x22.5 = 88 m? въздух.

Диаметърът на канала се изчислява, както следва:

F = 88 мли / ли600 = 0,024 м2,

след прехвърлянето в района с диаметър, получаваме фигура от 88 мм, най-близката стойност на стандартния диаметър на тръбата е 100 мм.

В този случай научихме вентилационната тръба на смукателната вентилация, захранващият въздух трябва да е точно същият.

заключение

Нельзя игнорировать правила и требования строительных норм при обустройстве котельной в частном доме, где вентиляция играет одну из важнейших ролей. В данной статье мы рассказали об основных из них, а также на примере объяснили, как правильно проводить расчет вентканалов для обеспечения правильного воздухообмена в помещении с котлом, работающем на газе или твердом топливе (см.также статью "Автоматическое управление вентиляцией в помещении").

Видеото в тази статия ще ви помогне да намерите допълнителна информация по тази тема.
