Как изглежда аеродинамичното изчисление на вентилацията? Като цяло, кои параметри се изчисляват? Колко сложни са формулите, които да се използват? В този материал ще се опитаме да дадем възможно най-лесния отговор на въпросите и, ако е възможно, да ги придружим с примери.

Какво трябва да се изчисли

Для типичной городской квартиры или небольшого коттеджа типичное решение  - принудительная вытяжная вентиляция с естественным притоком воздуха через негерметичные окна, двери или вентиляционные решетки в ограждающих конструкциях.

Тази схема има няколко предимства пред алтернативните варианти:

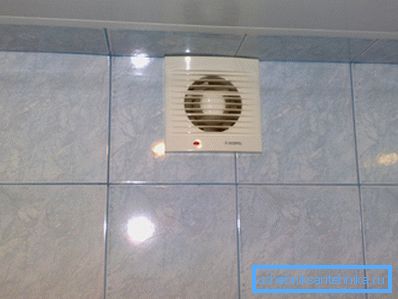

• Цената на всички материали, необходими за неговото инсталиране обикновено е в рамките на 2-5000 рубли. По същество отнема само няколко метра от вентилационната тръба със скоби, разделители и решетки, вентилатор за въздуховоди и дефлектор за чадър, който предпазва тръбата от дъжд.

• Инсталирането на такава система не е по-лесен пример от системата за захранване и отработените газове. Само защото уплътнението се нуждае от един канал, а не от два.
• Накрая, от която и да е система с естествена циркулация, това се различава благоприятно от постоянството на дебита на въздуха. Изпълнението на верига с естествена мотивация се влияе от делта температурите с улицата, посоката на вятъра и нейната сила. Тук консумацията винаги е с минимална грешка, равна на ефективността на инсталираните от вас фенове на канала.

Забележка: при желание никой не може да се намесва гъвкаво, за да регулира скоростта, да намали или да увеличи скоростта на обмен на въздух. Инструкцията е абсурдно проста: просто отворете захранването с димер.

Очевидно е, че при принудителна вентилация на малка стая е необходимо да се изчислят само два параметъра:

1. Консумация на въздух, В съответствие с него трябва да бъдат избрани един или няколко фенове.
2. Освен това е необходимо да се изчисли напречното сечение на вентилационния канал, Неговото надценяване ще означава неоправдани разходи и влошаване на външния вид на помещенията; Сниженото напречно сечение ограничава потока през вентилационния канал или прави потока на въздушния поток прекалено шумен.

В помещенията с голям вътрешен обем, голям брой посетители или специфични изисквания за вентилация, поради голям брой източници на замърсяване на въздуха, вентилацията се осигурява от захранващия въздух или захранването и отработените газове.

В същото време каналът за захранване не само снабдява свеж въздух от улицата: разпределя го в обема на помещението чрез система от въздуховоди и разпределителни мрежи, което предполага известно свръхналягане. Също така се изисква да се преодолее съпротивлението на канала.

Мало того: согласно действующим СНиП, температура приточного воздуха в общественных помещениях не должна быть ниже +15С. В летнюю жару приток перегретого уличного воздуха тоже, очевидно, не прибавит комфорта. Отсюда - повсеместное использование приточных установок с калориферами и канальными кондиционерами.

В този случай изчисляването на вентилационните системи ще включва, в допълнение към горното, още две точки:

1. Излишното налягане, създадено от вентилатора.
2. Топлинният изход на въздушния нагревател или климатизатора.

Така че, нека да започнем.

Консумация на въздух

Като правило, необходимостта от обмен на въздух се изчислява по два начина с последващия избор на по-голямата от стойностите.

Изчислението е възможно:

• Съгласно кубатурата на стаята, като се вземат предвид нейната функционалност и наличието в нея на различни източници на замърсяване на въздуха.
• Чрез максималния брой хора в него.

Изчисляване по обем на помещенията

В этом случае используется несложная формула вида L=NV, где L - потребность в производительности вентиляции, V - объем помещения, а N  - кратность воздухообмена. К значению L могут прибавляться фиксированные величины для тех или иных подсобных помещений или типов оборудования.

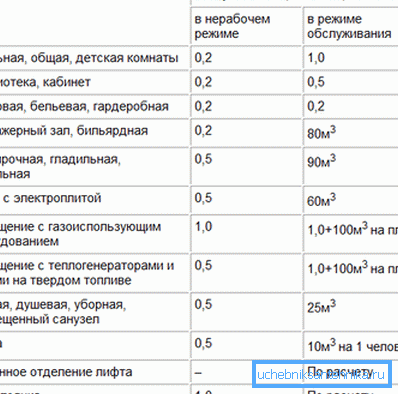

Нека да дадем някои стойности на многообразието от обмен на въздух и необходимостта от въздух за домакински уреди.

Как да използваме тези стойности?

Ето пример за изчисляване на вентилационна система за офис 150 m2 с три метра тавани, оборудвани с тоалетна с три тоалетни седалки.

1. Суммарный объем помещения равен 150*3=ч50 м3.
2. При кратности воздухообмена, равной 1,5, и с учетом оборудования уборной расчетный расход воздуха составит ч50*1,5+50*3=825 м3/час.

Изчисляване по брой на хората

Основните стойности са както следва:

• 60 куб.м. / час за събуждащо лице, занимаващо се с активна работа;
• ч0 м3/час для бодрствующего человека в состоянии покоя;
• 30 m3 / час за спящ човек.

Предположим, что в нашем офисе одновременно присутствует 15 человек. Поскольку они едва ли будут заниматься тяжелым физическим трудом, в расчетах можно использоваться расход воздуха в ч0 м3/час на человека. ч0х15=600.

Тъй като 825 кубични метра на час, получени по първия метод, е по-голяма от 600, то е първата стойност, която ще се използва като базова стойност за по-нататъшни изчисления.

Специален случай

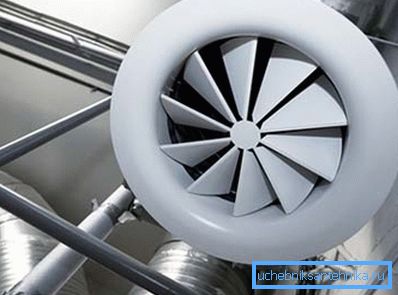

Особой статьей идет расчет аварийной вентиляции. Ее функция сводится к нейтрализации превышения предельно допустимой концентрации вредных веществ при их выбросе. Типовые значения кратности воздухообмена - 5-10.

Въпреки това: точната стойност на множествеността може да бъде дадена единствено от технологията на дружеството, като се вземе предвид съдържанието на евентуално отделяне и максимално допустимите концентрации на съответните вещества.

Напречно сечение на въздуховодите

Как да направите свое собствено изчисление на вентилационните канали за определен въздушен поток през тях?

Формула имеет вид S=2,778L/V.

В него:

• S - площадь сечения воздуховода в квадратных сантиметрах.
• L - расход воздуха в кубометрах в час.
• V - скорость потока в метрах в секунду.
• 2,778 - коэффициент согласования, позволяющий без дополнительных пересчетов получить результат в квадратных сантиметрах.

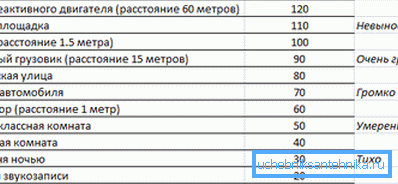

Зависимость между скоростью потока и сечением - обратная. Увеличив скорость, можно обойтись вентканалом меньшего размера. Однако при скорости свыше ч м/с воздух начинает ощутимо шуметь, поэтому на практике для обитаемых помещений параметр V берется в диапазоне 3…ч м/с.

Как ще се изчисли вентилационните тръби за нашия 150-метров офис?

1. Консумация на въздух нами уже рассчитан: 825 м3/час.
2. Скорость потока воздуха возьмем равной максимальным ч м/с.
3. Минимально допустимое сечение воздуховода, таким образом, будет равно 2,778*825/ч=572,9625 см2.

Тъй като производителите не уточняват площта на напречното сечение, но диаметърът на кръговите канали и размерите на стените за правоъгълни канали, ще трябва да припомним формулите на областта на окръжността и правоъгълника.

Спомнете си:

• Площадь круга равна произведению числа "пи" и квадрата радиуса.
• Районът на правоъгълник е равен на продукта на неговите страни.

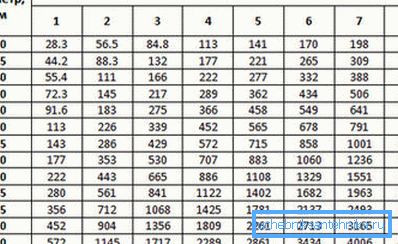

Несложный подсчет покажет, что минимальный диаметр круглого воздуховода в нашем случае составит 27 см (с учетом реальных размеров вентиляционных труб - 280 мм). Прямоугольный воздуховод может иметь размер, к примеру, 600х100 мм.

налягането

Точното аеродинамично изчисление на вентилационната система за изчисленото налягане, създадено от агрегата за обработка на въздуха, е изключително трудно.

Той трябва да вземе предвид много подробен списък от фактори:

• Дължината и диаметърът на вентилационните канали.
• Материалът и грапавостта на стените им.
• Брой и ъгъл на завоя.
• Преходи с диаметър.
• Устойчивост на филтри, нагреватели и топлообменници.

Има добра новина: дори значителното превишаване на проектния натиск при фиксиран капацитет заплашва само леко преизпълнение на разходите за електроенергия.

Ето защо изчислението обикновено се извършва чрез опростена процедура:

• 75-100 Ра са достатъчни за вентилация на помещение с площ от 50-150 м2.
• 100-150 Па - для 150-350 м2.

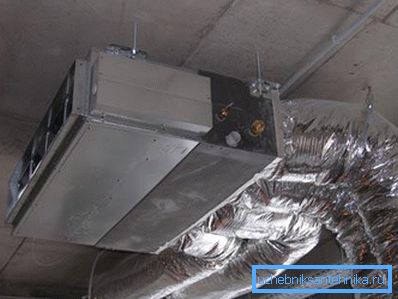

Топлинна мощност

И за нагревателя и за охладител от всякакъв вид, той се изчислява по формулата P = 0.336 * Dt * L.

В него:

1. P - искомое значение тепловой мощности в ваттах.
2. 0,336 Вт*ч/м3 - теплоемкость воздуха.
3. Dt - максимальная дельта температур между улицей и приточным потоком в градусах.

Спомнете си: минимальная температура приточного воздуха для обитаемого помещения - +15С, оптимальная - +18.

1. L - расход воздуха в кубометрах в час.

Така при минимална улична температура от -38 ° С, температура на захранващия въздух + 18 ° С и дебит 825 m3 / h проектният капацитет на въздушния нагревател ще бъде 0.336 * (38 + 18) * 825 = 15523.2 вата.

Заключение

Надяваме се горните методи и формули да се окажат полезни за читателя. Видеото в тази статия ще му предложи допълнителна информация за това как може да се извърши изчисление на вентилацията в различни случаи.

Успех!
