Експлоатация на вентилационни системи: технически изисквания

07-05-2017
Вентилация

Тема этой статьи - правила эксплуатации вентиляционных систем. Нам предстоит изучить действующие нормативные документы, в которых оговариваются как технические аспекты обслуживания вентиляции, так и ограничения, связанные с безопасностью труда на предприятиях.

Така че, нека да започнем.

Както всяка сложна система, вентилацията се нуждае от поддръжка.

предговор

С изискванията за въвеждане в експлоатация, поддръжката на вентилацията, реда на нейното включване и изключване, още от съветската епоха, остава известна двусмислена ситуация. Всяко министерство издава собствен нормативен документ със собствен списък с препоръки. За всяка вентилационна система просто няма общи правила.

Обърнете внимание: причината тук не е тенденцията на длъжностните лица да прекомерно бюрократизират работата на някой друг. Съгласен съм, че изискванията за отбранителните предприятия, производството на токсични инсектициди и, да речем, за пощата, неизбежно ще се различават.

Ето някои примери за индустриални документи.

  • В 1977 году Минсвязи утвердило "Инструкцию по эксплуатации систем вентиляции и кондиционирования воздуха на предприятиях связи".
  • В 1997 году РАО "Единые энергосистемы России" издало типовую инструкцию по эксплуатации отопления и вентиляции тепловых электростанций.
  • 198ли годом датируются принятые Министерством транспортного строительства "Рекомендации по проектированию, монтажу и эксплуатации вентиляционных систем при строительстве тоннелей".

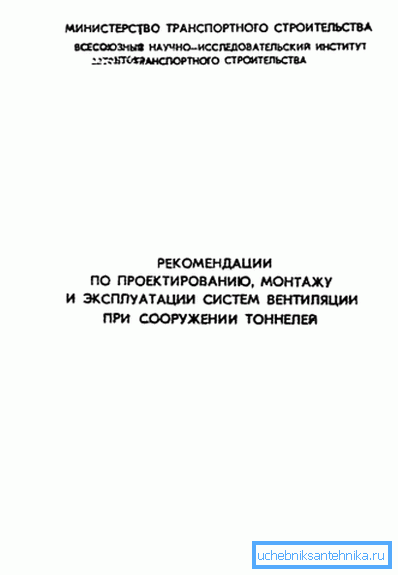

Една от безбройните инструкции за работата на вентилационните системи с индустриална специфика.

Предметът на нашето изследване ще бъде относително стар, датиращ от 1974 г. и запазен в наши дни, документ, наречен VSN ли16-7ли. Избрано е защото изискванията и препоръките, които се съдържат в него, са съвсем универсални: наръчникът с инструкции за вентилационните устройства на индустриалните предприятия на Минмонтажспектстрой не е свързан с никакви високоспециализирани производствени условия.

Помимо эксплуатационных требований, мы затронем ограничения, связанные с безопасностью труда на производстве. Они исчерпывающе описаны в ГОСТ 12.4.021-75 "Система стандартов безопасности труда. Системы вентиляционные: общие требования".

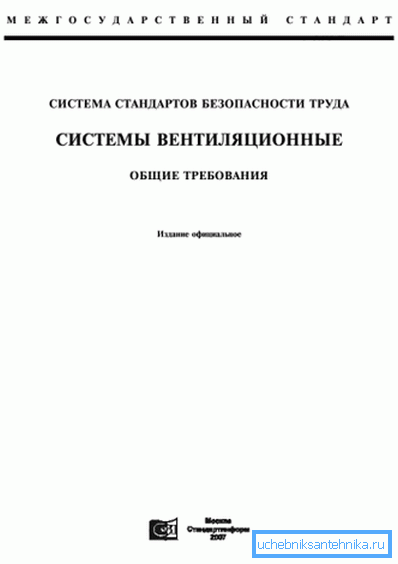

Въпреки вековната възраст, стандартът остава уместен и периодично препечатван.

VSN ли16-7ли

Ръководството за инструкции за вентилационните системи е разделено на няколко тематични раздели. Ще ги изучаваме в същия ред, в който са представени в документа.

Организация на оперативните услуги

Отговорността за състоянието и ефективността на вентилацията е отговорност на главния инженер; техническото управление на експлоатацията и ремонта се извършва от главния енергиен инженер (главен механик) на предприятието.

Оперативната услуга се занимава с:

  • Разработване на работни инструкции за всеки отделен производствен обект;
  • Следейки спазването на тези инструкции;
  • Проверка на съответствието на ефективността на вентилацията с проектните стандарти;
  • Контрол върху спазването на санитарните стандарти (по-специално върху ограничаването на концентрациите на потенциално опасни вещества). За периодични проверки на композицията на въздуха са ангажирани служители на химическата лаборатория на предприятието или на трети организации;
Максимално допустимата концентрация (MPC) на някои потенциално опасни вещества.
  • Изготвяне на техническа документация за рутинна поддръжка и реконструкция на вентилацията;
  • Надзор над техническото състояние на оборудването.

В списъка на персонала на отдела на главната енергетика има персонал, който е лично отговорен за функционирането на вентилацията. Позицията се определя от броя на ремонтните единици на оборудването:

Брой ремонтни единици на вентилационно оборудване в предприятието Позиция на отговорното лице
По-малко от 600 Foreman за вентилация
600 - 1250 Капитанът на вентилацията
Повече от 1250 Вентилационен инженер

Включване и изключване

Вентилаторите за снабдяване и обмен на отработени газове се включват за 10-15 минути преди началото на работната смяна. В този случай редът за включване трябва да бъде строго дефиниран: първо е включен аспираторът, а след това и притокът.

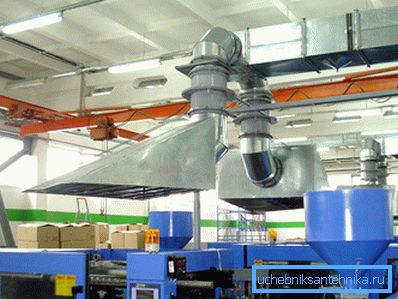

Вентилацията е включена преди началото на смяната.

Изключването се извършва 10-20 минути след края на смяната в обратен ред: аспираторът се изключва след притока. Ако предприятието е оборудвано с отоплителна и вентилационна инсталация, то се прехвърля от режим въздух на улица в режим на рециркулация след края на работната смяна.

Местните качулки (чадъри над машини, зона за заваряване и др.) Се включват ли-5 минути преди началото на смяната и се изключват ли-5 минути след края на смяната. Когато загряването на захранващия въздух е спряно за дълъг период от време (за време на ремонт на вентилацията или при спиране на производството), водата се източва напълно от нагревателите.

Цена несоблюдения этого требования - высокая вероятность разморозки контура в зимнее время.

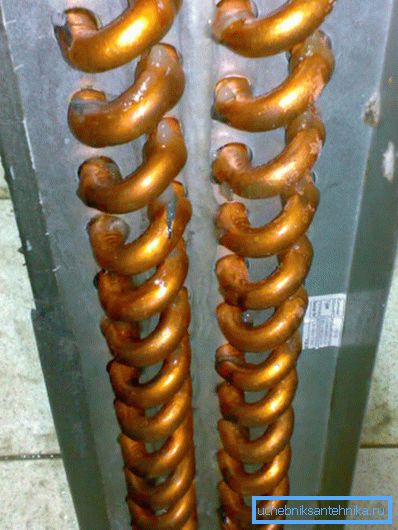

Размразен въздушен нагревател. Разширяването на замръзналата вода причинява множество разкъсвания на тръбите, където им липсват перки.

Важна точка: да се отцеди веригата, която е необходима не само за отваряне на сметищата в долната й част, но и за отваряне на вентилацията отгоре. Без изсмукване на въздух, охладителната течност неизбежно виси в тръбите.

Експлозия и опасност от пожар

  • Всички работи с вентилация се извършват само с разрешението на управителя на магазина.
  • Вентилационните камери се проверяват от работещите вентилатори поне веднъж на смяна, като задължителното въвеждане на резултатите от инспекцията в дневника. Всички недостатъци, които могат да доведат до натрупване на горими или експлозивни вещества, се елиминират веднага след откриването им.
  • Въздушните канали, сепараторите за прах, камерите и филтрите се почистват периодично от прах, други замърсители и горими предмети. Времето за почистване се записва в писмена форма.

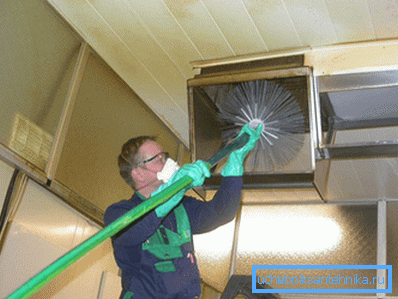

Вентилационно почистване.
  • Съхранението на материали и инструменти в помещенията на вентилационните инсталации е забранено.
  • Все работы по ремонту и реконструкции вентиляции осуществляются в нерабочее время (желательно - в выходные) после очистки оборудования от горючих и взрывоопасных отложений. Для ремонта необходимо письменное разрешение начальника цеха или смены.
  • Огнеустойчивите вентили в стената трябва да бъдат сигурно, без празнини, затворени с хоросан. Самите клапани се почистват периодично и, ако е необходимо, се смазват.
  • В случай на пожар, вентилацията спира и всички клапани се включват в затворено положение.

Фенове

Фенове должны иметь плавный и по возможности бесшумный ход. Сильная вибрация в процессе работы недопустима.

Посоката на въртене на радиалните вентилатори трябва да съответства на формата на кохлеята.

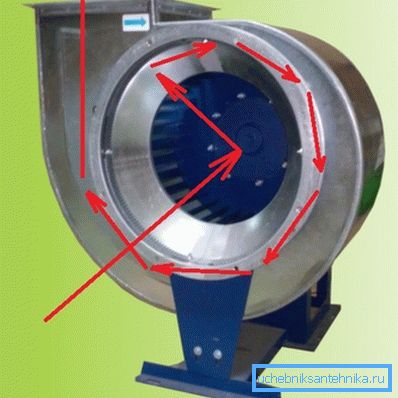

Въздушно движение при нормална работа на центробежен вентилатор.

Съвет: Посоката на въртене на затвореното работно колело се определя лесно от свободния край на оста на двигателя.

Остриетата на работното колело не трябва да имат видими деформации, които могат да доведат до сърцебиене. Нарушаването на балансирането също е забранено. Проверете дали балансът е прост, няколко пъти въртене на работното колело със собствените си ръце: той трябва да спре на различни позиции, а не само в оригинала.

Работното колело трябва да се върти свободно ръчно, без да докосва корпуса. Болтовете, които закрепват корпуса на вентилатора към основата, трябва да бъдат здраво затегнати. Наличието на ключалки задължително

Максималното допустимо изтичане на вентилатора зависи от неговия размер:

Номер на вентилатора (равен на диаметъра на работното колело в дециметри) Радиално отклонение, mm Аксиално отклонение, mm
2 - 6,ли 1 2
6,ли - 12,5 2 ли
Повече от 12,5 ли,5 5

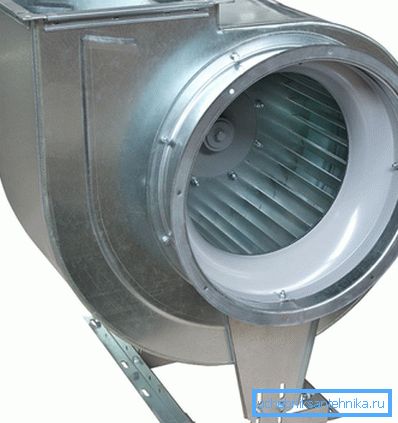

Пространството между работното колело и всмукателната дюза на центробежния вентилатор не трябва да надвишава 1% от диаметъра. Пространството между работното колело и корпуса на аксиалния вентилатор е ограничено до 0,5% от диаметъра.

Тъй като разстоянието между предното колело на работното колело и всмукателната дюза се увеличава, работата на вентилатора пада рязко.

Лагерите трябва да бъдат проверявани и смазвани:

  • При заливке минеральным маслом - не реже раза в месяц.
  • При использовании густых смазок (солидола и т.д.) - не реже раза в ли-4 месяца.

Трябва да се извърши смяна на грес с измиване на корпуса на лагера с бензин:

  • Для минерального масла - не реже раза в полгода.
  • Для густых смазок - не реже раза в год.

Важно: температурата на корпуса на лагера не трябва да надвишава 70 ° C. Ако тази стойност е превишена, лагерът трябва да бъде изплакнат и смазан.

Работните колела и корпусите се нуждаят от периодично почистване от прах. Ако те са бързо замърсени, загражденията трябва да бъдат снабдени със запечатани люкове за почистване.

електродвигатели

Корпусът на двигателя трябва да бъде заземен.

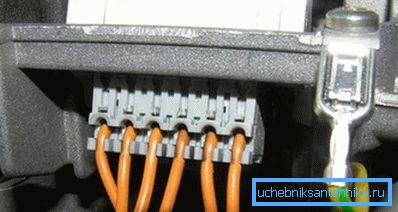

Заземете терминала в стартовата кутия.

Захранването на мотора незабавно се прекратява при следните условия:

  • Злополука, включваща работа на вентилационно оборудване.
  • Силна вибрация. Много е вероятно да говори за унищожаването на лагера.
  • Открита неизправност на вентилатора.
  • Загрява корпуса на двигателя или лагерите.
  • Дим или пожар от самия двигател или неговия стартер.

нагреватели

Периодичното им почистване се извършва от сгъстен въздух с мощност от главния или цилиндъра.

При наличието на груби филтри в кръговете на нагревателите, те се нуждаят от периодично почистване и измиване на мрежите.

При протечках на фланцах или крышках необходима замена прокладок. При рабочей температуре до 100С используется проваренный в олифе прокладочный картон, при температуре свыше 100С - паронит (жесткая термостойкая резина). Новые прокладки перед установкой натираются графитом.

Паронитът е амортизиращ материал за пара и гореща вода.

проводи

Състоянието на болтовете на фланцовите връзки трябва периодично да се проверява. Всички болтове трябва да бъдат напълно затегнати; докато гайките трябва да са разположени от едната страна на фланеца.

проводи, транспортирующие воздух с агрессивными газами или испарениями, нуждаются в периодической проверке на предмет герметичности. Люки, лазы, отверстия для прочистки должны быть герметично закрыты.

Ако се установи, че фланецът е изтекъл, той се премества с подмененото уплътнение. При температури до 70 градуса се използва порест или монолитен каучук; При работна температура от 70 ° C или по-висока, трябва да се използва азбестов кабел или азбестов картон.

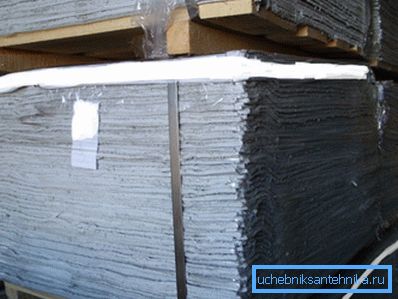

Азбестовата плоскост е основният материал за запечатване на високотемпературни фланцови връзки на въздуховоди.

ГОСТ 12.4.021-75

В този стандарт, както си спомняме, съдържа инструкции за функционирането на вентилационните системи, свързани с безопасността на производството.

Някои от параграфите му частично дублират предишния документ; така че да не се повтаря, ние ще ги изключим от разглеждане.

  • Помещенията, в които е разположено вентилационното оборудване, трябва да бъдат заключени. Вратите са обозначени с надписи, които забраняват влизането за неоторизирани лица.
  • Проверката на дебелината на стените на въздуховодите в контакт с корозионна среда се извършва най-малко веднъж годишно.
  • Противопожарните вентили също се проверяват поне веднъж годишно. Резултатите от проверката и проверката се записват в паспорта на всяко устройство.
  • Смазването на лагерите се извършва само след пълно спиране и изключване на устройствата.
  • Методите за почистване на въздуховоди, колела и корпуси на вентилатори, филтри и камери в опасни и взривоопасни зони трябва да предотвратяват възможността от експлозия или запалване на натрупаните материали.

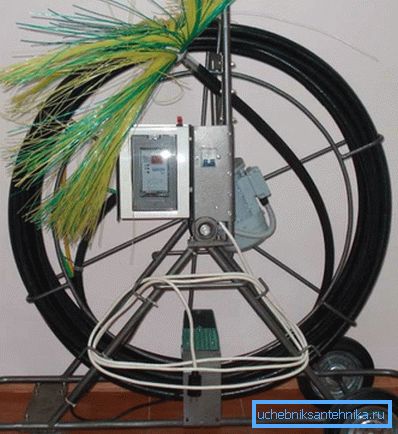

Устройството за почистване на въздуховоди в тази снимка е снабдено с четка на гъвкавия вал.

Заключение

Надеемся, что наш краткий обзор действующих нормативных документов окажется полезным для читателя. Как обычно, в прикрепленном видео в этой статье можно найти дополнительные тематические материалы (см.также статью "Проект вентиляции: этапы разработки").

Успех!
