Дефлектор за вентилация: устройство, принцип на работа,

Дефлектор за вентилация е просто устройство, което позволява да се увеличи ефективността на системата в рамките на 20%. Искаме да говорим за принципа на работа, характеристиките и сортовете на тези устройства, както и да се занимаваме с това как да монтирате вентилационния дефлектор със собствените си ръце.

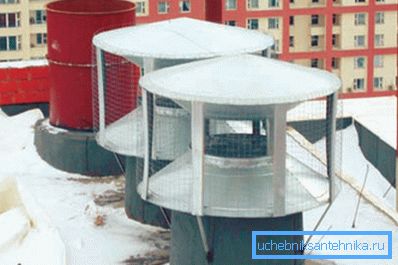

Дефлектори на вентилационни системи

Устройство и принцип действия

На първо място, необходимо е да се разбере какво е вентилаторът на дефлектора, тъй като полето на приложение силно влияе върху дизайна на устройството. В снабдяващите и изпускателните системи на естествената вентилация дефлекторът е монтиран на главата на канала за изгорели газове, за да се увеличи тягата чрез създаване на зона с намалено налягане.

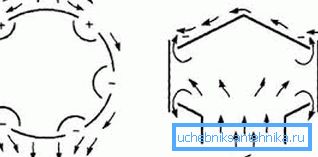

Принципът на действие на устройството се основава на закона на Бернули, една от последствията от която е ефектът от изпускането на въздух в поток с променливо напречно сечение. Колкото по-голям е скоростта на потока, толкова по-забележима е разликата в налягането.

Обърнете внимание! По този начин виждаме, че поради вятърната енергия, издухваща тръбата, в зоната на главата й се създава относителен вакуум, което причинява насочването на въздушните маси вътре в тръбата нагоре, което създава допълнителна тяга.

Ако разгледаме устройството на вентилационния дефлектор, ще видим няколко основни части (версия на TsAGI):

1. дифузьор, Това е парче тръба под формата на пресечен конус, който се поставя върху тръбата от тясна страна. Увеличава налягането в тръбата в главата, като по този начин увеличава разликата в налягането и активността на изхвърляне на отработения въздух от вятърните токове;
2. Чадър или качулка, Тя служи за защита на канала от валежи, отломки и други чужди обекти;
3. Външен цилиндър или корпус, Разпръсква потока на вятъра, създавайки вътре в зоната с ниско налягане.

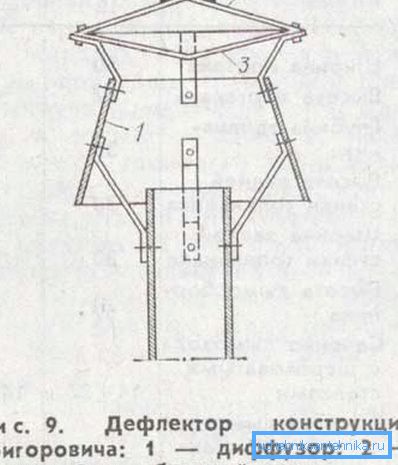

Във варианта на дизайна на Григорович ще видим малко по-различна картина.

Устройството включва такива устройства:

1. дифузьор, Тук виждаме един и същ пресечен конус, но той се поставя на тръбата с широка страна, като напречното сечение на тази страна надвишава напречното сечение на главата. Тази част се нарича "стъкло", в който случай главата на тръбата ще бъде "долното стъкло";
2. Чадър или качулка, Изпълнява защитна функция, както в предишния пример;
3. Инверсен конус, Той е монтиран под капака нагоре и служи за предотвратяване на натрупването на въздух под чадъра, както и за създаване, заедно с дифузьора, наклонен поток от вятър над главата.

Обърнете внимание! В версията на Григорович виждаме, че изхвърлянето се извършва в две посоки: по посока на конуса и по посока на широката страна на дифузора. В същото време скоростта на потока под коничния конус нараства поради стесняване на канала, което води до увеличаване на разликата в налягането.

Разновидности

Изборът на дефлектор за вентилация трябва да се извършва, като се има предвид наличието на свободен достъп до сортовете и метеорологичните условия във вашия район.

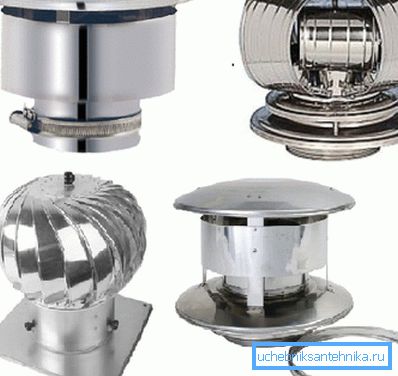

Обмислете най-често срещаните модели:

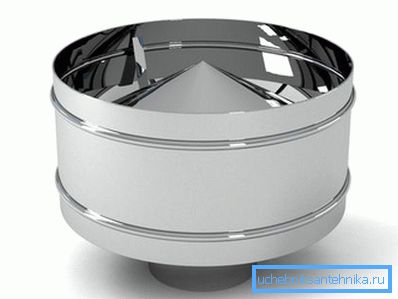

• Дизайнът на Централния аерохидродинамичен институт (ЦАГИ) е един от най-популярните сортове. Ние разгледахме структурните характеристики по-горе;
• Модел Григорович. Това е може би най-разпространеният тип дефлектор в нашата страна и извън нея. Конструкцията е разгледана и в предишната глава;
• Популярен отворен тип строителство Astato. Също така много често и популярно благодарение на простото устройство и ефективната работа;
• Ротационни модели. Те са сложни устройства с въртяща се част и специална система от остриета, които поддържат тази ротация. Отличителна черта е по-висока цена и ефективност;

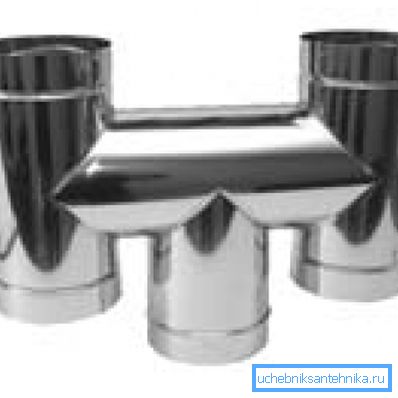

• H-образни модели. Те се характеризират с наличието само на два дефлектора в единия край;
• Дефлекторите ветропоказател. Те са въртящи се дюзи с кил, които превръщат структурата в посока на вятъра, така че потоците й да навлизат в системата от дупки и лопатки, причинявайки ефекта на изхвърляне на газ от канала.

Обърнете внимание! По правило изпускателната тръба се отвежда към покрива. Това създава разлика в тежестта на налягането на въздуха и ви позволява да инсталирате дефлектора в открито пространство за вятър.

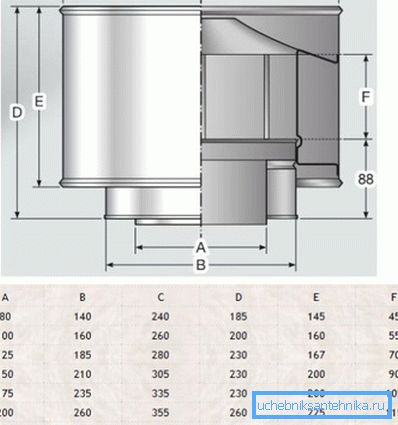

В допълнение към електрическата схема на устройството имаме нужда от размерите на напречните сечения на каналите и цилиндрите или тяхното съотношение. Изчислението на дефлектора за вентилация се основава на тези съотношения или се извършва "от нулата" за дадено устройство.

Ако говорим за материали, в повечето случаи всички модели са направени от два вида суровини: метал или пластмаса. Най-често се използват галванизирана стомана, калай, неръждаема стомана и алуминий.

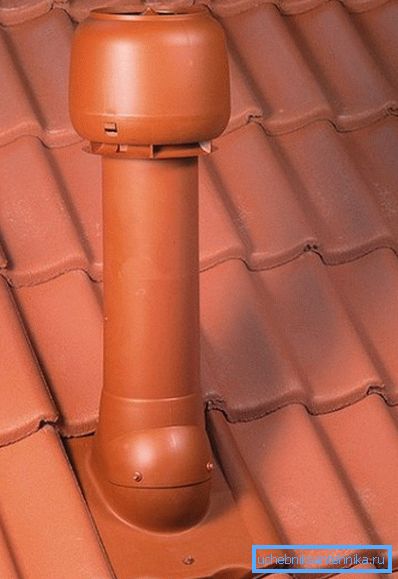

Пластмасовият вентилаторен дефлектор се характеризира с по-ниска цена, разнообразие от цветове, но се страхува от високи температури и се влошава по-бързо.

Монтаж

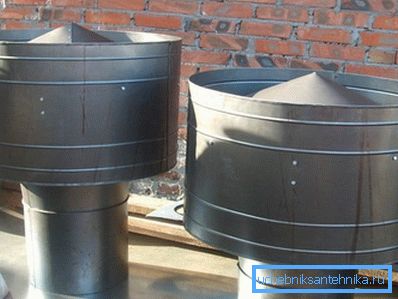

За тези, които са закупили дефлектора, нашите инструкции за инсталирането му:

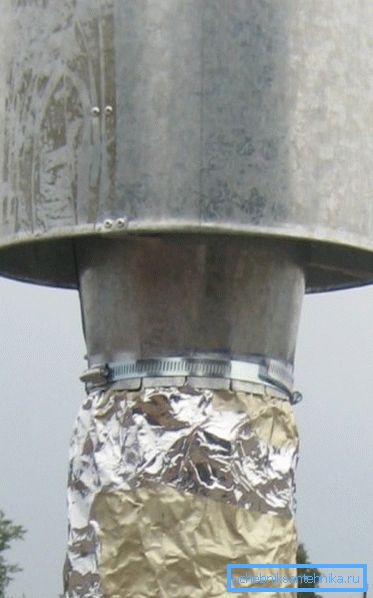

1. В повечето модели устройството има долна тръба, която е поставена на тръбата и е фиксирана със скоби, болтове или нитове. Скоба - най-простият метод за закрепване;

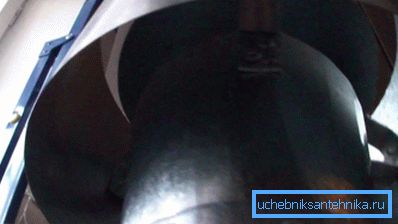

1. дифузьор к нижнему патрубку крепится на кронштейнах с резьбовым соединением. Обычно это 3 или 4 кронштейна, которые крепят к концу патрубка гайками, а противоположные концы расходящихся кронштейнов вставляются в отверстия на диффузоре и также фиксируются гайками;

1. В горната част на корпуса на дифузера се монтират стойките на аспиратора. Могат да бъдат винтови скоби или пластини с болтова връзка. Към стълбовете прикрепете качулката с конуса на гърба или без него.

Обърнете внимание! Диаметърът на чадъра трябва да надвишава диаметъра на изхода на дифузъра, в противен случай дъждът ще падне в канала.

заключение

Използването на дефлекторите може да увеличи течението на изпускателната вентилация и да го защити от блокиране на вятъра. Също така има възможност да се увеличи общата ефективност на системата и да се предпази от обратната тяга.

Видеото в тази статия ще ви помогне да разберете по-добре правилата на устройството и инсталирането на този дизайн.
