Заваряване на тръби от hdpe: технологии, оборудване и

В тази статия ще обсъдим как и с какви съоръжения се извършва заваряване на HDPE тръби. Темата на статията е актуална, тъй като водните и канализационните системи, събрани от полиетилен, стават все по-търсещи.

И това не е изненадващо, тъй като цената на полиетиленовите конструкции днес е много привлекателна, дори и в сравнение с цената на аналозите на полипропилен. Но преди да пристъпим към описанието на процеса на заваряване, ще разгледаме какви са материалите, които трябва да обединим в едно водоснабдяване.

Основни характеристики на използваните материали

HDPE тръбите са изработени от полиетилен с ниска плътност, което гарантира тяхната устойчивост на механично напрежение в комбинация с еластичност.

Този тип полиетиленови тръби намери широко приложение при проектирането на тръбопроводи без налягане и налягане с температура на транспортния носител не повече от +40 ° С. В допълнение, полиетиленът с ниско налягане може да се използва за монтаж на газоразпределителни и канализационни системи, при условие че тръбите имат химическа устойчивост към транспортираните носители.

При производството на HDPE тръби се използват полиетилен тип PE80 и 100. Тези материали отговарят на изискванията на GOST 18599-2001 (монтаж на системи за водоснабдяване) и изискванията на GOST R 50838-2009 (газопроводи).

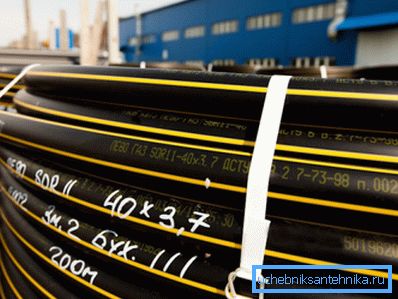

Отличить газовые трубы от водяных позволяет маркировка и боковая полоса. Для воды - полоса синяя, а для газа - желтая.

Важно: Газовите тръби могат да се използват за монтаж на газови и водопроводни системи. В същото време използването на водопроводи за транспортиране на газ е неприемливо.

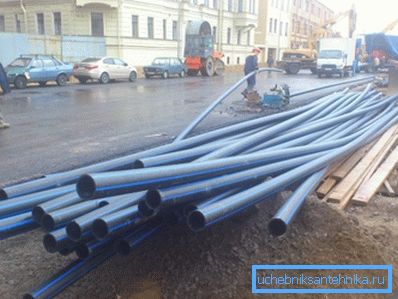

Полиетиленовата тръба с ниско налягане първоначално е проектирана за подземно полагане, но при необходимост може да се използва за външен монтаж. Продуктът се реализира от сегменти от 12 метра и заливи от 100 и 200 метра.

Важно: Тръбата, придобита в залива, много преди началото на заварената работа, трябва да се постави върху равна повърхност за изправяне.

Връзката може да се осъществи по два начина:

• постоянно свързване чрез заваряване на челно или чрез електрически съединител;
• разглобяема връзка, използваща специални фитинги за тръби.

Ако разглобяемото съединение може да бъде използвано за водоснабдяване, тогава само заваряването на тръбите до края на тръбите е разрешено за изграждането на газопреносни системи.

Оборудване за синтез на бута

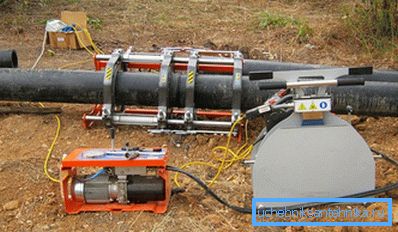

Оборудването за заваряване на HDPE pipe-end е представено от машини за работа в стационарни или полеви условия. Тези и други модификации се състоят от рамка (рамка), върху която са разположени центроващите скоби, позволяващи надлъжно движение на запоени части.

Оборудването е оборудвано с нагревателен елемент, чийто периметър повтаря външния диаметър на тръбите. В допълнение комплектът включва устройство за изравняване на краищата. Това е механичен инструмент, който едновременно привежда и двата края.

Стационарната апаратура по правило е напълно механизирано и движението на тръбите по рамката се осъществява посредством крикове. Някои мобилни машини предполагат необходимостта от ръчно движение на запоени елементи.

Технология за заваряване

Такова заваряване на HDPE тръби със собствените им ръце е действително за строителни системи с диаметър от 50 mm и повече.

Съвет: Както вече беше споменато, машина за заваряване е необходима, за да се изпълни шкурката, чиято цена е висока. Следователно, такова оборудване се използва от професионалисти, докато начинаещите водопроводчици могат да вземат високотехнологично устройство под наем.

Технологията на свързване на изделия от полиетилен от край до край се състои в загряване на крайните секции до точката на топене и докинг под налягане. Якостта на полученото съединение е достатъчна за дългосрочната работа на получената връзка, но при условие, че тази връзка ще бъде използвана все още.

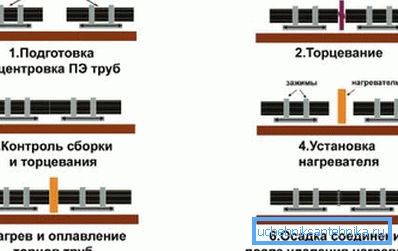

Инструкцията за заваряване е както следва:

• Краищата на тръбите се изрязват под прав ъгъл и се поставят в машината така че единият край да е срещуположно;
• Освен това, заварените елементи се закрепват от метални захващачи (две центроващи хватки от всяка страна) в позицията, в която ще бъдат заварени;
• Между краищата е монтирано устройство, което подравнява краищата на тръбите под прав ъгъл;
• След това между подравнените краища, нагревателен елемент, който загрява периметъра на полиетиленовите тръби до работна температура;
• След това нагревателният елемент се прибира, и стопените краища се пресоват за 2-3 минути под високо налягане;

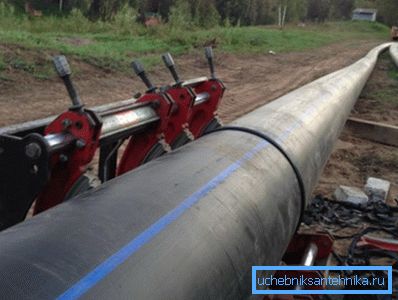

• След като полимерният материал се охлади, връзката не само се отличава с високата си якост, но и с естетическата си естетика.

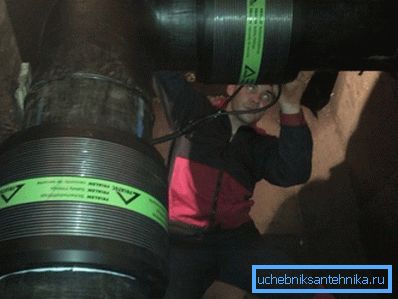

Електрофузионно заваряване

Този технологичен процес ви позволява да събирате полиетиленови тръби в една система, като се съобразявате с високата здравина на връзката. Инструкциите за заваряване са прости и позволяват да го направите сами, без да е необходимо професионални специалисти.

Принципът на свързване на две тръби в едно устройство е да се приложи напрежение към спиралата, разтопена в тръбния съединител. Поради това съединителят загрява до желаната температура и се топи. За да се стопи полимерния съединител, се използва специално устройство, което доставя необходимото напрежение на формования елемент.

Сред предимствата на технологията са следните:

• Простота на процеса на заваряване в сравнение с машините, които са заварени;
• по-висока устойчивост на механична деформация в сравнение със сглобката;
• малък размер и тегло на машината, което ви позволява да работите на полето;
• Възможност за запояване на фуги с малък междинен просвет.

Електрофузионна заваръчна техника

• Полиетиленовите тръби се намират на същото ниво един спрямо друг. Ако в комплекта има специални регулируеми направляващи релси, използвайте ги, ако не, ние управляваме с импровизирани средства.
• Изрежете краищата със специален нож, който дава възможност за рязане под ъгъл от 90 °.

Важно: Не отрежете тръбите с нож или трион, тъй като това няма да доведе до оптимално качество и равномерност на среза.

• Използвайки кърпа без мазнини и обезмаслител на алкохолна основа, почистете добре краищата отвън и отвътре.
• На всяка от тръбите измерваме от края на разстояние, равно на половината от съединителя, и го маркираме със специален бял маркер.
• На цялото измерено разстояние премахваме повърхностния слой. За тези цели използваме специален скрепер, който е включен в машината за заваряване.

Важно: В никакъв случай тази работа не може да се извърши с шкурка, тъй като отделните зърна на абразивния материал в полиетилена ще направят появата на запояване незапечатана.

• На измервания ръб, където съединителят завършва, инсталираме специална скоба, която впоследствие ще позволи позиционирането на тръбата.
• Обезмаслен участък от обезмасляване.

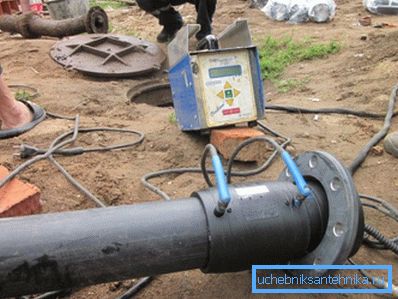

• Инсталираме съединителя на двата края и включваме оборудване за заваряване на HDPE тръби. Запояването трае около 4 минути, а охлаждането на пластмасата отнема около 10 минути.

заключение

Както можете да видите, свързването на PND тръби с вашите ръце не е толкова трудно, ако разполагате с подходящо оборудване. По-полезна информация, която е полезна за монтаж, можете да намерите, като гледате видеоклипа в тази статия.
