Загуба на главата в тръбопровода

Веднага направете резервация, че познаването на тази тема може да е от интерес само за онези, които биха искали да сглобят водопроводната система в собствената си къща самостоятелно. Изпълнителят трябва първо да вземе предвид, че спадът на налягането в тръбопровода е индикация за спадане на налягането на водата в системата, като се вземе предвид коя сила трябва да бъде избрана за помпата.

От чисто физическа гледна точка тези загуби се обясняват с факта, че когато течността тече през тръбопровода, токът му се оказва определена съпротива, чиято стойност зависи от такива характеристики на водопровода, както:

• работен диаметър на тръбата (с намаляване на диаметъра, увеличаване на съпротивлението);
• скоростта на водния поток, при увеличаването на която съпротивлението също се увеличава;
• качеството на повърхностите на водопровода, които имат директен контакт с течността.

Имайте предвид, че дори когато се движите по напълно праволинеен тръбопровод, водният поток изпитва известно възпрепятстване, но с увеличаване на общата му дължина общото съпротивление на преминаването на вода може да бъде много важно.

Прави секции

За да разрешите проблема пред вас, най-лесно е да използвате специални таблици и изчислителни формули, с които можете директно да получите всички данни, от които се нуждаете. Имайте предвид, че днес се използват продукти от съвременните полимери за нанасяне на тръбопроводи.

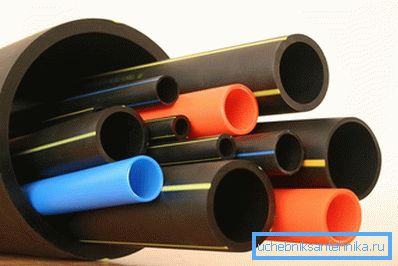

Тръбите, изработени от тези материали, имат забележителни характеристики, между които можем да включим:

• ниско тегло и лесен монтаж;
• устойчивост на корозия;
• гладкост на структурата на използвания материал, което осигурява ниска устойчивост на водния поток.

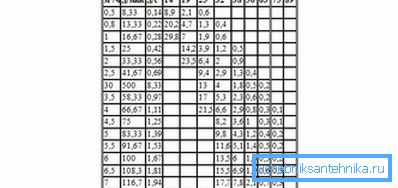

В тази връзка, когато разглеждаме данните за течността, избрахме пластмасовите тръби. Таблицата по-долу показва загубите на течности на всеки 100 метра от водния път. И главата на водата е показана в различни единици (в метри на водна колона, както и в литри на минута и втори).

Съвет! За да получите данни за стоманени тръби, трябва да умножете стойностите в таблицата с 1.5.

Отчитане на местните съпротивления

В допълнение към линейните загуби в тръбопровода могат да се наблюдават и загуби, свързани с наличието на така наречените "локални съпротивления", които включват елементи на разклоняване и корекция на мощността (тръби, ъглови завои, клапани, клапани и др.). Количеството загуби в тях зависи от скоростта на водния поток и конфигурацията на самия елемент.

Таблицата по-долу предоставя данни за загубата на главата при най-често срещаните локални съпротивления (в сантиметри от водния стълб):

Формули за изчисление

За да изчислите количеството воден поток, можете да използвате следната формула:

Я = В?С,

където "Q" е дебитът на водата (в m3 / s), "S" е площта на напречното сечение на тръбата (в квадратни метри), а "V" е дебитът на водата (в метри за секунда). Можете да изчислите площта на напречното сечение по класическата формула S = D2 / 4, където D е диаметърът на тръбите, използвани във водопровода.

След приблизително изчисление на стойността на търсената стойност, ще бъдете убедени, че спадът на налягането върху всички проби на местните съпротивления е само малка част от общите (общи) загуби. Те се увеличават до известна степен, тъй като скоростта на потока се увеличава поради стесняването на водния канал, когато значителни обеми от вода преминават през стеснената част от него.

Избягвайте да увеличавате скоростта на потока в този случай, можете просто. За тази цел ще е необходимо да изберете тръби с по-голям диаметър за бъдещия водопровод, което ще ви позволи практически да пренебрегнете местната съпротива.

В най-общия случай изчисляването на величината на загубите във водоснабдяването трябва да се извърши по такъв начин, че местните съпротивления да представляват 2 до 4 m3 течен поток. Като се вземат предвид загубите в праволинейни секции, общата му стойност може да възлиза на около 5 m3.

Видео

Този клип показва как да се изчисли загубата на налягане в хоризонталната част на тръбата.
