Водоснабдяване: монтажни работи

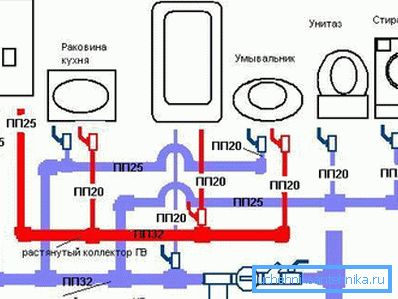

Като цяло, схематичната схема на водоснабдителната система в дача, в селската къща или в апартамента не е абсолютно никак различна, защото във всеки случай има източник на топла и студена вода, както и бани, където се довеждат тръби. Понастоящем такива кабели са в повечето случаи направени от полипропилен.

Това е много надежден материал, който издържа на високи температури (до 110 ° С) и лесно и бързо се заварява със специална спойка. Ще научите как се прави на практика, какви тръби са необходими за това, а в допълнение ще ви бъде представена тематична видео демонстрация в тази статия.

Инсталационни работи

материали

• PN-10. Самая дешёвая внутриквартирная полипропиленовая (ППР или PPR) труба, это PN-10 - инструкция позволяет её использование исключительно для холодной воды с температурой, не превышающей 20 ?C и как крайний вариант - до ч5 ?C, если рабочее давление не превышает 1 МПа. Как правило. Сантехники не жалуют такие трубу, предпочитая им более толстостенный материал.
• PN-1ш, Тази тръба се използва много по-често, въпреки че няма армировка, тъй като допустимата работна температура на водата може да бъде ш0 ° С при номинално налягане от 1,ш МРа. Такъв материал може в някои случаи дори да се използва за захранване с гореща вода, но при условие, че окабеляването е под гипса, което няма да им позволи да се деформират.

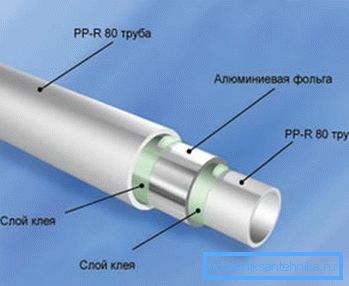

• PN-20. Такую трубу сантехники зачастую называют универсальной, так как её можно использовать, как для горячего и холодного водопровода, так и для отопления - её рабочая температура составляет 95 ?C при постоянном давлении до 2 МПа. Такое возможно, благодаря армирующему слою, который может быть из стекловолокна, но чаще всего, это алюминиевая фольга.
• PN-25, Но една тръба с такава маркировка може да се използва за отоплителна инсталация в частна къща или в страната със собствени ръце, където температурата на водата е с работна температура 95 ° С и са възможни снимки до 110 ° С при постоянно налягане до 2,5 MPa. Това е възможно благодарение на уплътняването на стените и приближаването на подсилващия слой към повърхността, въпреки че по време на инсталацията това създава някои неудобства (отстраняване на фолиото от самобръсначката).

Таблица на техническите параметри PN-10 и PN-20

За свързване, завъртане или превключване в друга равнина на полипропиленовата тръба, когато тя се монтира в къщата, в джака или в апартамента със собствените си ръце, се използват специални PPR резбовани, споени и комбинирани фитинги. Тези устройства също така позволяват да се отделят тръбите с различни диаметри, например от по-дебело стъпало до хоризонтално окабеляване.

Примечание. Для сваривания полипропиленовых труб используются электрические паяльники трёх типов - мечевидные, дисковые и трубные. В техническом отношении при монтаже водопровода своими руками между ними нет разницы, но в первых двух типах используются парные насадки, а для последнего - непарные. Все насадки делаются их алюминиевого сплава, но более качественные из них имеют тефлоновое покрытие, что защищает от налипания расплавленного полипропилена.

Заваръчни работи

Нека да започнем с факта, че разпределението на водопроводните тръби в апартамента, в банята или в дачата започва с оформление, т.е. ще трябва да определите точно къде и на каква височина ще бъде разположена тази или онази баня и да я маркирате с креда или технически молив , Това ще ви позволи точно да изчислите необходимите кадри от PPR, както и вида и приблизителния брой резбовани, споени и комбинирани (редукционни) фитинги, необходими за докинг и кранчета.

Казваме приблизителен брой, тъй като е възможно да се изчислят само резбови фитинги за изход към различни водопроводни инсталации, но броят на съединителните части (тръби, ъгли, съединители, контури и контакти) винаги може да се колебае. Затова те се купуват с малка разлика.

В зависимост от това коя линия ще карате (топла или студена), маркировката на полипропиленовите тръби може да се промени. Например, можете да прекарате гореща вода от електрически бойлер или газопровод с PN-25 тръба, но в този случай, преди заваряването, нейният край трябва да бъде обработен с самобръсначка.

Това устройство е малко като острилка за училище, но в този случай не стреляте дърво, а слой от PPR и алуминиево фолио, излагайки вътрешния слой на PPR за запояване.

Для сваривания полипропилена в квартире или в частном доме своими руками при комнатной температуре вам нужно нагреть паяльник до 280-290 ?C, а если холодно, то устанавливайте терморегулятор на полную мощность - обычно, это 300 ?C.

На горячую насадку с тонкой стороны вставляется фитинг (надевается на неё), а в более толстую часть вставляется труба - время удержания в 5-ш секунд, чтобы ППР хорошо прогрелся и обеспечил достаточную адгезию. После этого одновременно нужно снять оба элемента и соединить с таким же удержанием по времени.

Таблица на параметрите на заваряване на тръби PPR

Во время проведения сварочных работ очень важно придерживаться глубины пайки - это расстояние, на которое труба зайдёт в фитинг. Обратите внимание на таблицу, которая расположена немного выше и в соответствии с диаметром можете поставить на конце метки карандашом или маркером - со временем метки вам будут не нужны - опыт позволяет придерживаться нужного расстояния автоматически.

Факт е, че ако тръбата прониква в монтажа по-дълбоко от определеното разстояние, то частично или дори напълно ще блокира прохода, което означава, че този възел ще трябва да бъде изрязан и нов, който да бъде заварен чрез тръбни съединители.

Можете да заварявате всички възли отделно в къщата или в апартамента с полипропилен, т.е. всяка връзка е запоена директно на мястото на нейното действие, но това е много неудобно, тъй като самата стена ще се намесва с вас, както и различни завои, издатини, невъзможност за огъване на тръбата и така нататък.

Поради това е най-добре да заварявате единиците в цели блокове отделно, както е показано на горната снимка, и след това да ги свържете на мястото на нанасяне (под, стена, таван). Не забравяйте, че всяко парче тръба трябва да бъде внимателно измерено и всеки монтаж трябва да бъде заварен под ъгъла, в който ще се използва.

Забележка. Полипропиленът може да се формира в горната част на стената, за да бъде фиксиран с пластмасови или метални конзоли. Но най-добре е да направите скритата инсталация, под гипс или рамкова облицовка, защото ППР не е корозирала и ще служи за много години.

Заключение

Если у вас есть необходимый инструмент - рулетка, ножницы и паяльник, то вы всегда сможете сделать разводку водопровода или отопления в собственном доме или квартире своими руками. Но при этом очень желательно иметь напарника, который в нужный момент сможет придержать привариваемый блок в нужном положении.
