Водопровод и газови тръби и техните характеристики

Не толкова отдавна, когато се строят практически всички тръбопроводи, бяха използвани водопроводи и газопроводи (VGP). Днес тяхната популярност е намаляла, но те все още се използват широко в изграждането на системи за топло-, газо- и водоснабдяване.

След това ще разгледаме характеристиките на тези тръби, техните видове и методи на инсталиране.

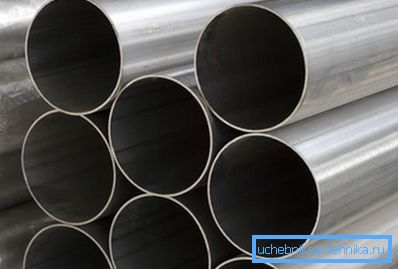

Характеристики на тръбите VGP

Большая популярность данной продукции, несмотря на широкий ассортимент труб на рынке, объясняется тем, что на участках открытых трасс, монтаж трубопроводов из других материалов невозможен. Даже полиэтиленовые трубы можно использовать далеко не для всех случаев (см.также статью "Стальные водогазопроводные трубы – их характеристика и особенности").

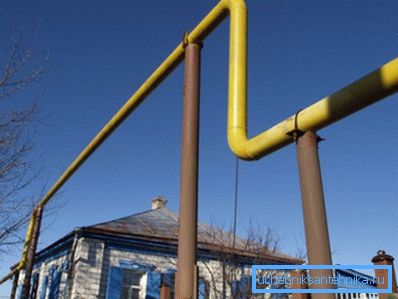

Освен това някои технически условия определят строги изисквания за газопроводите, в резултат на което пластмасови тръби не могат да бъдат използвани за тяхното инсталиране, независимо колко високи са те. Следователно, не можете да се съмнявате, че тези тръби ще останат релевантни дълго време.

Сред основните им предимства са следните:

• Напълно ниска цена;
• Възможност за заваряване;
• Възможност за огъване;
• Висока якост;
• Устойчивост на термична деформация;
• Устойчив на силни хидравлични удари;
• Дълготрайност.

Трябва да се отбележи, че всички тези характеристики на водопроводните и газовите тръби са присъщи за целия им диапазон.

Обърнете внимание! Трайността на тръбопровода зависи от условията на работа и транспортираната течност.

Производствена технология

VGP тръбите са изработени от въглеродна стомана.

Технологията на производство е, както следва:

• На първо място се приготвят заготовки за продукта - ленти.
• След това те се оформят така, че обработваните детайли да имат подходяща форма.
• След това шевът се заварява с електрическо заваряване. След това тръбата може да се счита за готова.

Нормативното качество на тези продукти се регулира от GOST 3262-75. Трябва да се отбележи, че задължителната процедура за контрол на качеството е радиографията на шева. Това се дължи на факта, че шевът е място с повишен риск.

Характеристики

Без да навлизаме в най-различни нюанси, които обикновено не се изискват от обикновения потребител, ние ще разгледаме основните оперативни характеристики на тези продукти, познанията за които могат да бъдат полезни за работа с тях.

Например, ако искате да извършите мащабен ремонт на водопровод или отоплителна система, трябва да знаете какъв тип тръби трябва да се предпочитат.

Техническите характеристики на водопроводната и газовата тръба съгласно GOST 3262 75 включват:

• диаметър;
• Условно преминаване;
• Дебелината на стената и някои други параметри.

Класификация на тръбите VGP

Гамата от водопроводи и газови тръби определя и GOST 3262-75, според която продуктите се различават предимно от:

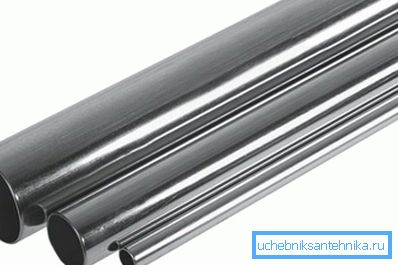

• Поцинкована стомана;
• Не поцинкована стомана (черна).

Цинкът предотвратява развитието на корозия. Съответно, устойчивостта на поцинковани продукти може да бъде по-висока.

В допълнение, в зависимост от степента на готовност, тръбите могат да бъдат:

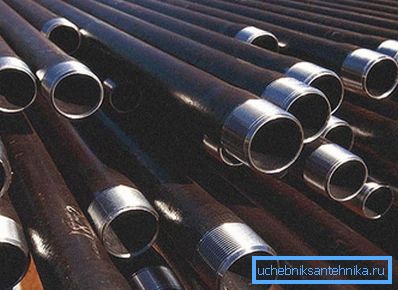

• С резба, издълбана на двата края;
• Без резба.

Обърнете внимание! Производителят на тръби може да бъде с къси или дълги резби. Поцинковани резбови тръби могат да бъдат оборудвани с втулки за свързване.

Черната VGP тръба, в зависимост от дебелината на стената, е разделена на следните типове:

• Усиленная - толщина стенок от 2,5 до 5,5 мм.
• Светлина - дебелината на стените е от 1,8 до 4 мм.
• Ординарная - толщина стенок в пределах 2 - 4,5 мм.

Светлинните тръби могат да работят при хидравлично налягане от около 25 kgf / cm2, подсилените могат да издържат на 32 kgf / cm2.

Групи за точност

Има две групи точности за този продукт:

Обърнете внимание! Когато се маркират въпросните продукти, външният диаметър не е посочен. Този параметър се заменя с условен пропуск, който остава непроменен, независимо от дебелината на стените. Номиналният проход (DN) и дебелината на стените се регулират от GOST.

нормализиране

VGP тръбите обикновено се произвеждат от производители със следната дължина:

• 4-12 метра;
• Измерено множество дължина;
• Дължина на Nemernoy (разположена в рамките на размерите).

Максималното отклонение по отношение на дължината и масата не трябва да надхвърля повече от осем процента. Трябва да кажа, че цената на продуктите не зависи от дължината му, а от теглото. Съответно, колкото по-голям е диаметърът и дебелината на стените, толкова по-високи са разходите.

Обърнете внимание! Теглото на галванизираната тръба се различава от теглото на конвенционалните продукти с 3% в по-голямата посока.

Теглото на водопроводната тръба съгласно GOST 3262 75 се изчислява, като се вземе предвид плътността на стоманата 7,85 g / cm3. Максималното тегло на метър (дебелина на стената 5.5 мм и диаметър 165 мм) е 21.63 кг. Минималното тегло на метър е 370 g (диаметър на продукта 10 mm и дебелина на стената 1,8 mm).

Монтажни характеристики

Монтажът на тръбопроводи, използващи този материал, може да се извърши по два начина:

• Метод с резба, използващ съединители;
• Чрез връзка за електрозаваряне.

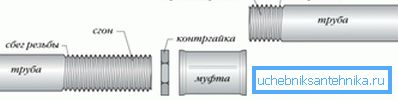

Инструкцията за инсталиране в първия случай изглежда така:

• Преди всичко е необходимо да затегнете ключалката на резбования проводник.
• След това конецът трябва да се маза с уплътнител или да се увие опаковката, предварително импрегнирана с уплътнител. За монтажа на тръбопровода е възможно да се импрегнира маслото с твърдо вещество.
• След това завийте конеца в съединителя.
• Връзката с резба на частите трябва да бъде закрепена със застопоряваща гайка, която трябва да бъде затегнато до стеснен контакт с съединителя.

По отношение на заварената инсталация е необходимо да се използват тръби с гладки краища за нея.

Схемата за свързване е, както следва:

• Краищата на съединените части са разположени върху плоска повърхност и са притиснати една към друга.
• След това в областта на ставата се прави шев - заварена точка от няколко страни.
• След това закачените тръби трябва да се изравняват хоризонтално. Можете просто да ги въртите на равна повърхност.
• След това съединението се заварява чрез непрекъснат шев по протежение на обиколката.

Трябва да кажа, че можете да направите това сами, ако не сте опитен оксиженист, е малко вероятно да работите. Ето защо, за саморегулиране е по-добре да използвате първата опция.

заключение

Въпреки голямата популярност сред потребителите на полимерни тръби, тръбите VGP остават изключително търсени и ще останат така за дълго време. Това се дължи на техните характеристики и редица други предимства, изразени по-горе.

От видеото в тази статия можете да получите повече информация по тази тема.
