Външен диаметър на тръбите - всичко, което трябва да знаете

Когато става въпрос за проектиране на канализационни системи, топлоснабдяване и водоснабдяване, една от най-важните задачи може да бъде наречена правилен избор на тръбопровода. Това означава не само материалът, но и неговият размер, по-специално външният диаметър на тръбите.

Какво влияе върху размера

Основната задача на всеки тръбопровод е транспортирането на течност (газ), така че можете да опишете накратко принципа на работа на всяка система в къщата (канализация, отопление, газопровод, вентилация и др.). Съответно, основният критерий за ефективността на нейната работа е капацитетът, т.е. количеството течност или газ, преминаващи през напречното сечение за единица време.

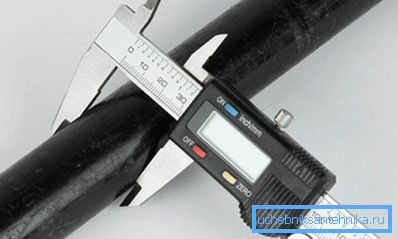

Във фазата на планиране обикновено се взема предвид външният и вътрешният диаметър на тръбите. Вътрешността засяга директно пропускателната способност, а от разликата между външната и вътрешната може да се прецени дебелината на стената и оттам нейната сила.

Това е особено важно при проектирането на отоплителни системи, водопроводи, тъй като те работят в режим на натиск. Ако се опитате да запазите и използвате тръбопровода за студена вода в отоплителната система, то в близко бъдеще ще трябва да се промени.

На пръв поглед не трябва да има никакви проблеми, просто обръщайте внимание на етикета. В действителност има много клопки в този брой, тъй като често не се използва метрична, но инчова система за обозначаване на размери.

Характеристики на обозначението на диаметрите

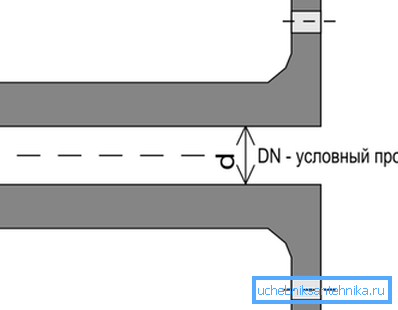

В допълнение към размерите, посочени в обичайните милиметри или инча, се използва и понятието условен диаметър - с други думи, размерът на лумена. По този начин един невинен на пръв поглед запис под формата на външен диаметър на тръбата DN25 първоначално носи грешка, защото съкращението DU се използва изключително като вътрешно измерение.

Същото важи и за обозначаването на външния диаметър на тръбата DN32, в който случай трябва да се премахне или префиксът "Du", или думата "вън". В противен случай, магазинът може да бъде прекаран повече от един час, опитвайки се да намери несъществуващ размер.

Обърнете внимание! Използвайки стойността на DN, можем да изчислим приблизително пропускателната способност. Първоначално те се избират така, че всяка следваща стойност да дава увеличение на капацитета с стойност от 60% до 100%.

Когато работите с различни материали, например, когато замените част от старата чугунна канализационна система с пластмасова. Инструкциите за водопроводни инсталации, като правило, се фокусират върху технологията, като не обръщат специално внимание на избора на стандартни размери. Проблеми с работата с различни системи за номериране могат да възникнат дори при опитни майстори.

Полипропиленов тръбопровод

Той може да се използва за монтаж на системи за отопление и водоснабдяване. Обикновено е избран размер в диапазона от 20 до 110 mm, въпреки че той практически не се използва в частни къщи. Параметрите на крайния продукт трябва да отговарят на стандарта GOST R 52134-2003.

При избора да се вземе предвид външния диаметър на полипропиленовите тръби. Работата е, че дебелината на стената се различава в зависимост от марката. Така, за клас PN10, външният диаметър 32 ще съответства на вътрешния диаметър от 26,0 мм. И за марката PN20, поради увеличаването на дебелината на стената, диаметърът ще намалее до 21,2 милиметра.

При избора е важно да не се объркват външните и вътрешните размери. Така че, ако въпросът е дали диаметърът на тръбата е 32 mm външен или вътрешен, то най-вероятно е случаят с външния. В крайна сметка Doo 32 просто не съществува, най-близката стойност е 32.6.

Обърнете внимание! Ако цялата работа се извършва от самите себе си, по-добре е всички елементи да са от един и същ производител и от една и съща партида. Поради това външните и вътрешните параметри ще съответстват точно един на друг.

Възможно е да се дадат осреднени данни за най-често срещаните PP тръби. Така че, за монтаж на отопление, размерът обикновено се използва в диапазона от 20 - 32 мм. Дебелината на решетките рядко надвишава 50 мм. (Вижте също и статията Видове канализационни тръби и връзки: функции.)

Стоманени и чугунени тръби

В контекста на една статия просто е невъзможно да се споменат всички стандартни размери, защото има стотици от тях и те също се различават в зависимост от начина на производство:

• горещо валцован тръбопровод, Стандартът GOST 8732-78 казва, че външните диаметри на стоманените тръби, произведени от тази технология, варират в диапазона от 20 до 550 mm (от порядъка на 70 стандартни размера). Ако вземете предвид и вътрешния, тогава можете да изберете няколкостотин, ако не и хиляди стандартни размери, защото трябва да вземете предвид и дебелината на стената;

• студено валцуване, GOST 8734-75 разграничава над 70 стандартни размера, ситуацията е същата като при аналозите на горещо валцувани тръби, т.е. дебелината на стените варира в широк диапазон.

Разбира се, не е нужно да имате предвид целия асортимент. Достатъчно е да се движите поне в най-често срещаните размери. Добре е да имате предвид, например, вътрешния и външния диаметър на стоманените тръби, които се използват за организиране на водопровод.

Основната мистерия за мнозина е дешифрирането на инчов запис. Това е особено важно, ако връзката е с резба, дори леко несъответствие няма да позволи създаването на запечатано съединение, в бъдеще може да доведе до течове.

Знаейки маркировката в инчове, можете да прецените диаметъра на конеца и Du. По този начин външният диаметър на тръбата 3 4 показва, че Du е 20 mm, резбован - 25,9 - 26,2.

Що се отнася до чугун, всичко е много по-просто тук, като се използват три основни размера - 150, 100 и 50 мм. В същото време условният проход, т.е. DN на тръбопровода, служи като основен критерий. В ежедневния живот, чугунът се използва за изхвърляне на отпадъчни води, като правило се използва размер 100 или 150 мм.

VGP тръбопровод

Съкращението VGP означава вода и газ. За производството на стомана се използва и може да се използва не само като тръба за външна водопроводна тръба, но и за полагане на газопровод.

Полный сортамент стального VGP тръбопровода определяется нормативом ГОСТ 3262-75. При обозначении имеется ввиду внутренний, а точнее Ду, при этом, зная толщину стенки, можно вычислить и толщину трубопровода. Так, обозначение ВГП Ду15 означает, что Ду равен 15 мм.

Външният диаметър на стоманената тръба 22 мм ви позволява да я сравните с VGP Du15, защото дебелината му е 21.3 мм. Но в същото време аналоговият електронен аналог има много по-голяма свобода (в диапазона от 18 до 20 mm в зависимост от дебелината на стената). Тази разлика е свързана с условията на работа на системата.

Отдельно стоит рассмотреть дюймовые обозначения VGP тръбопроводов. Здесь зависимость между размерами выглядит следующим образом

Външният диаметър на тръбата VGP зависи от дебелината на стената, като цяло се произвежда в 3 версии:

• светлина;
• общата;
• подсилена.

Например, при Ду 40 в сортаменте указывается Дн 48,0 мм. При этом толщина стенки колеблется в диапазоне от 3,0 (легкий вариант исполнения) до ч,0 мм (усиленный вариант). Усиленный вариант исполнения используется для систем, работающих под большим давлением.

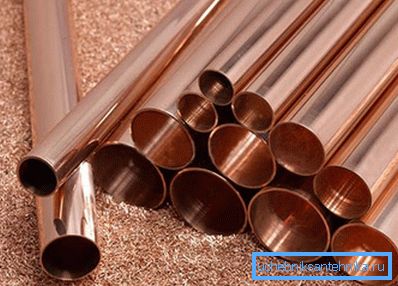

Медни тръби

Въпреки популярността на пластмасата, медта все още се използва за организиране на системи за водоснабдяване и отопление (дори ако цената ще бъде по-висока). Що се отнася до обозначаването на размерите, може да се натъкне на използването на инчови и метрични числови системи. Що се отнася до стандарта, продуктът е посочен в GOST 617-2006.

Новый норматив делает ставку именно на метрическое обозначение размеров, поэтому, например, старое обозначение 3/8 дюйма заменено двумя типоразмерами (6 и 7 мм). В целом же только студено валцуване дает порядка 70 – 80 типоразмеров и это если учитывать только толщину.

Когато избирате правилния тръбопровод, можете да срещнете такива варианти с означение за размера:

• инч. В този случай обозначението, например,? инчовете ще показват само външния размер;
• накъсана. Във формат за въвеждане на 14/12 броят 14 показва външния и 12 вътрешния диаметър;
• фракционен с посочване на дебелината на стената, например 14/1. В този случай числото 14 означава Дн, а 1 - дебелината на стената.

Обобщение

В контекста на една статия е трудно да се обхванат всички тънкостите на маркирането на тръбните продукти. Независимо от това, предложената информация ще ви помогне да навигирате при избора на правилния тръбопровод, което означава, че рискът от течове ще бъде сведен до минимум.

Видеото в тази статия показва пример за избор на диаметър въз основа на условията на работа на тръбопровода.
