Видове канализационни тръби и връзки - общ преглед

Когато инсталирате канализационна система, отопление и течаща вода, трябва да се справите с тръби, изработени от различни материали. За да може цялата работа да се извърши правилно, трябва да знаете характеристиките на свързването на тръбите и техните основни типове.

Класификация на тръбите

В този въпрос всичко зависи от кой критерий се извършва класифицирането. Например, при условията на работа могат да се разграничат системи за налягане и без налягане.

Но е по-разумно да се категоризира материалът, да се разпределят такива видове тръби:

• пластмаса, за канализацията по правило се използва PVC, а при инсталирането на отоплителни системи се използва полипропилен (PP). Повече подробности за това как да свържете канализационните тръби от канализацията са разгледани по-долу;

• метал, Стоманеният тръбопровод е популярен за монтаж на водопроводни тръби, за дренажната система е използвана чугун, също са намерени медни и месингови тръби;

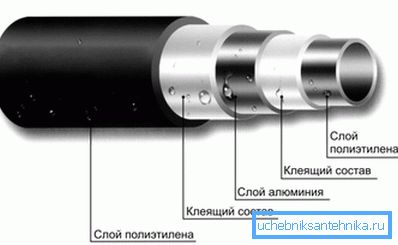

• метал и пластмаса - Между пластовете пластмаса е алуминиевият слой;

• азбест, за отпадъчни води практически не се използва;
• стъклопласт.

Начини за свързване на тръбите

Можете да разграничите няколко основни метода, които се използват за инсталиране на тръбопровод:

• гнездото, свързването на канализационните тръби най-често се извършва по този начин;
• заварени - се характеризират с максимална здравина и плътност в сравнение с останалата част;
• резбовани фитинги с резба;
• фланец;
• използване на преси;
• използване на скоби.

Флаш връзка

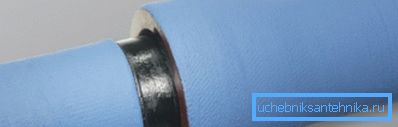

Накратко, този метод може да бъде описан както следва: края на една тръба се вмъква в разширението в края на друга секция на тръбопровода, освен това съединението се запечатва с уплътнител. В гнездото има уплътнителен пръстен, който се деформира и осигурява затягането на съединението.

Свързването на пластмасови канализационни тръби се осъществява почти винаги по този начин. Канализацията в къщата работи в режим без налягане, така че връзката на гнездото е достатъчна.

Отделно, трябва да се спомене полипропиленовият тръбопровод (въпреки че обикновено не се използва за канализационна инсталация), използва се и каменен шлаух, но преди това материалът се затопля.

Поради влиянието на високата температура, полипропиленът омекотява и съединението е абсолютно херметично. Поради това той може да издържи на високата температура на охлаждащата течност и налягането в системата.

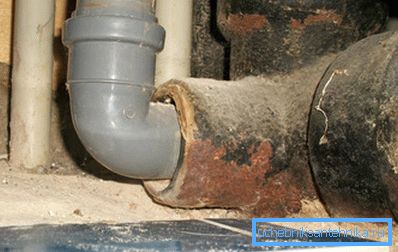

Свързване на пластмаса и чугун

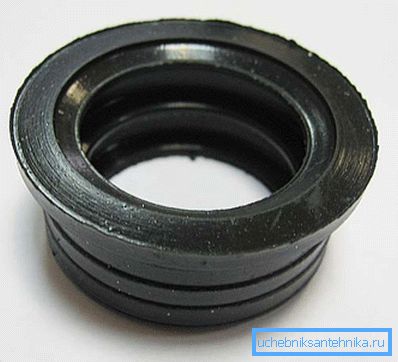

С въпроса как да се свърже една чугунна канализационна тръба с пластмасова тръба, хората се намират, когато е необходимо да се промени част от старата канализационна канализационна система. Тук се използва и звънец, като основната особеност е, че е задължително да се използва гумен маншет, за да се уплътни ставата.

След като камбаната се почисти от остатъците от изливането и запечатването, стените й се размазват с уплътнител, след което се вкарва гумен пръстен в него и едва тогава краят на пластмасовата тръба. В тази връзка чугунната канализационна тръба с пластмаса може да се счита за завършена.

Обърнете внимание! Преди да поставите пластмасата в маншета, препоръчително е да поставите санитарен лубрикант. В противен случай можете да повредите гумата.

Характеристики на докинг на чугунени тръби

Ако въпросът как да се свържат канализационните тръби от PVC, няма да има специални проблеми, а в случая на закачане на шлюзовия тръбопровод последователността на операциите се променя малко.

Основната разлика е в съвместното запечатване:

• пропуск от около 30% от дълбочината се запушва с натопена купчина или юта;
• Останалата част от процепа се излива с уплътняващ разтвор (сярна или циментова смес). Може да се използва олово за изливане.

Обърнете внимание! Днес дългият процес на щамповане на гнездото и запълването му замени специални уплътнителни пръстени. Тяхната употреба прави чугунната канализационна система по-устойчива на деформации.

Ако връзката между пластмасовите и чугунните канализационни тръби може лесно да се изключи, използването на чугунен тръбопровод предполага постоянни връзки.

Заварена връзка

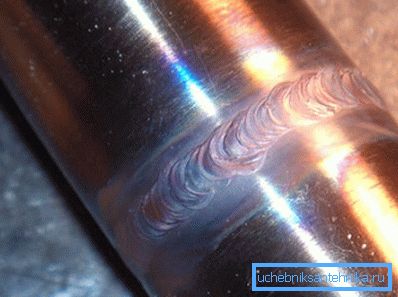

Този метод има висока якост на свързване, но в същото време изисква известни умения в областта на металообработването. Освен това интегралното съединение е изключително неблагоприятно по отношение на неговата работа. В допълнение, в областта на шева, металът е по-податлив на корозия.

Затова заваряването се използва рядко, главно при инсталиране на системи, работещи в режим на налягане. Тоест, в случаите, когато силата е на първо място (водоснабдяване, отоплителни системи и се намира в стари канализационни системи).

Обратите внимание! Заварена връзка нельзя использовать, если трубопровод имеет защитное покрытие, например, оцинкован. Под действием высокой температуры защитный слой просто выгорит.

Връзка с резба

Този тип докинг е лесно да се изпълни със собствените си ръце, не се нуждаете от специални умения.

Цялата операция за свързване на 2 секции се състои от 2 етапа:

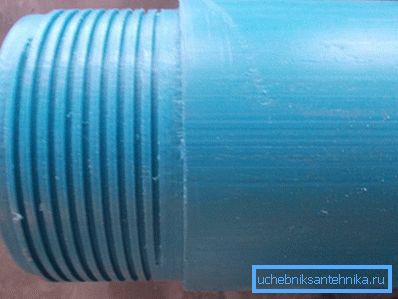

• Първо, нишките се изрязват в двата края на тръбопровода. И резбата може да бъде изрязана не само върху метал, но и върху пластмаса, главното е, че дебелината на стените позволява това да се направи;

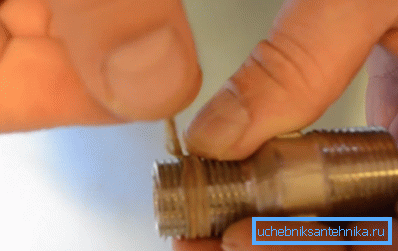

• След това, с помощта на вътрешна резбова фитинга в двата края, се извършва чифтосване. За да сте сигурни, че водата няма да изтече през ставата, можете да използвате линийка.

Основното предимство на този метод може да се нарече лекота на поддръжка на системата. Ако е запушена, съединението може винаги да се демонтира и да се почисти подозрителната част.

Обърнете внимание! Единственото ограничение за рязане на резбата е дебелината на метала. Ако се използва тънкостенна тръба, резбата не трябва да се използва.

Използване на фланци

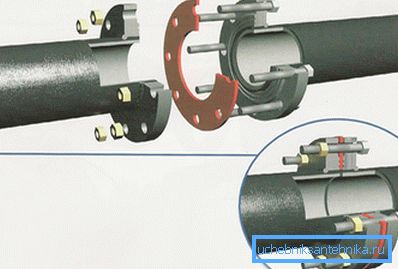

За да се присъедините към този метод, ще ви трябват 2 фланта (дебели метални дискове), болтовете и гуменото уплътнение. На краищата на тръбопровода са поставени фланци, между които е гумено уплътнение.

По периметъра на фланците, болтовете се вкарват в дупките и се затягат с гайки, като по този начин затягат ставата. Цената на тази връзка не е висока и способността за бързо разединяване на връзката, когато е необходимо, го прави доста популярен.

Фланците могат да се заваряват директно към края на тръбопровода. В противен случай технологията не се променя.

Използване на преси

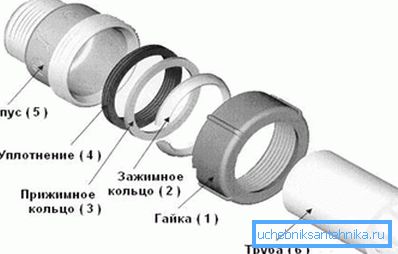

Един от най-универсалните начини за присъединяване към тръбопровода. Тя позволява свързването на 2 секции без заваряване, залепване или залепване. За целта се използва специално приспособление, състоящо се от централна част с резба от двете страни, захващащи пръстени на уплътнителя и гайка.

Инструкцията за връзката е както следва:

• в двата края на тръбопровода поставете гайките, захващащите и захващащите пръстени и О-пръстена (в тази последователност);

• Краищата на секциите се вкарват в приспособлението, гайката се навива на него. Поради деформацията на гумата, съединението е запечатано.

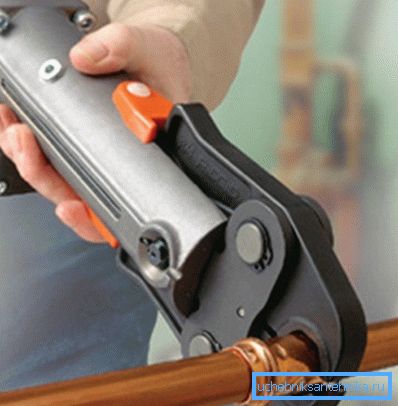

В случаите, когато е необходимо да се свържат участъци от тънкостенни тръбопроводи, се използва пресоваща операция. Специално притискащите червеи се стискат от докинг зоната, металните стени се деформират и това гарантира надеждна връзка.

Използване на скоби

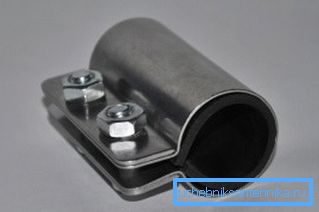

В спецмагазинах можно найти ремонтные хомуты – металлические цилиндры с резиновой вставкой, натяжение создается болтами. Эти же хомуты вполне можно использовать при монтаже трубопровода, главное - не соединять секции встык, при их температурной деформации это может стать причиной нарушения герметичности.

Предвид естеството на канализационната система, тя осигурява приемливо ниво на здравина на фугата.

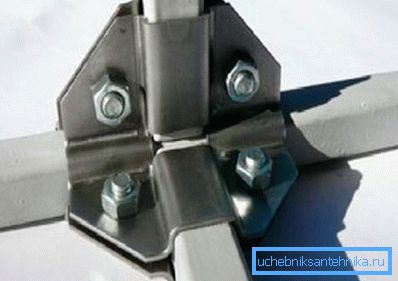

Скобите са почти единственият начин да излезете от ситуацията, когато трябва бързо да свържете профилните тръби, например квадратната секция. Заваряването ще отнеме твърде много време и просто няма други начини за докинг.

Обобщение

В контекста на една статия е трудно да се разгледат тънкостите на устройството на всички видове тръбопроводни връзки. Независимо от това, представените методи могат да се използват за инсталиране на канализационни системи, отопление, водоснабдяване. При спазване на технологията, ставите ще бъдат запечатани и ще продължат повече от десетилетие.

Видеото в тази статия показва пример за свързване на канализационни тръби с различни диаметри.
