Вентилационната тръба като най-важният елемент на

Какво е вентилатор, вероятно, някой знае, който поне веднъж е бил ангажиран в изграждането на канализация. Въпреки това, повърхностното познаване на този елемент очевидно не е достатъчно и затова Ви препоръчваме внимателно да проучите информацията по-долу. След това обезвреждането на водата ще бъде проектирано правилно и цялата система ще работи "като часовник".

Защо е необходимо?

Системата за отпадни води трябва да функционира съгласно определени правила. И едно такова правило е комуникацията на всички тръбопроводи с атмосфера за изравняване на налягането и вентилацията. За тази цел служещите тръби ни служат.

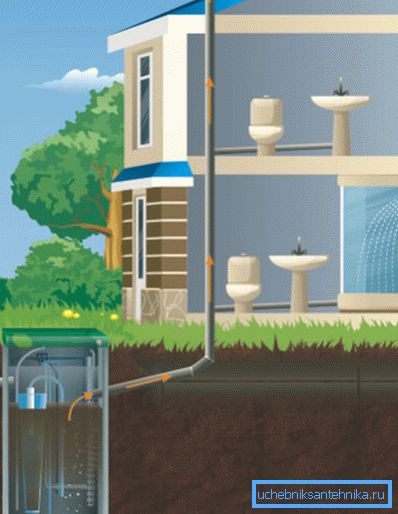

Нека да разберем по-подробно функционирането на този елемент:

• Когато мивката изчезне, канализацията започва да се движи надолу по решетката, а в горните части на тръбопровода има изпускане на въздух.
• Частично се компенсира от движението на водата в сифоните, но при еднократна масова изхвърляния (например, когато натиснем бутона за тоалетна) резервите на течността за компенсиране на отрицателното налягане може да не са достатъчни.
• В резултат на това всички сифони се изсушават по-високо в канавката и неприятните миризми на канализацията започват да проникват в стаята през тръбите. Разбира се, те могат да бъдат блокирани с друга част от водата, но до следващото използване на крановете "ароматът" ще се разпространи почти безпрепятствено през помещенията.

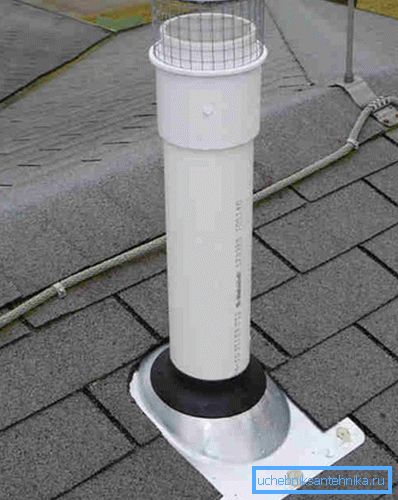

Този проблем се решава с инсталирането на специален тръбопровод, който се нарича фен. Той гарантира, че необходимото количество въздух навлиза в системата, а не се получава скок на налягането, а сифоните не се изпразват.

Инструкцията препоръчва да се извърши инсталирането на този елемент:

• В едноетажни сгради, оборудвани с решетка с диаметър не повече от 50 мм.
• В двуетажни сгради, ако на втория етаж има водопроводни инсталации, които са източник на отпадни води.
• В жилищни сгради.
• В къщи с плувни басейни, сауни и други съоръжения, които се характеризират с "salvo" изтичане на големи обеми вода.

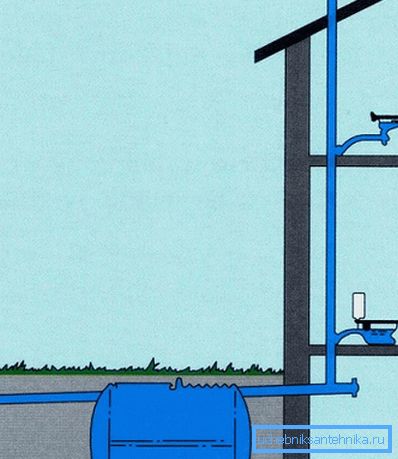

В същото време вентилационната тръба в частна къща с по-мощен (110 мм) стълб не е задължителна. Ако сумата от диаметрите на всички канали е по-малка от диаметъра на тръбата, тогава тя може да бъде изхвърлена от инсталацията: потокът от вода все още няма да може да блокира целия лумен на тръбопровода.

Обърнете внимание! Вентилацията на септичен резервоар без вентилационна тръба е малко вероятно да работи както трябва: дори в случай на частична биологична обработка на отпадъчните води, ще се разпространяват неприятни миризми.

Методика монтажа

Инсталиране на тръби

Инсталирането или подмяната на вентилационната тръба в апартамент обикновено се извършва директно по време на процеса на ремонт. Това се дължи на високата трудоемкост на процеса, както и на голямото разрушение, което го придружава: размерите на вентилационната тръба са такива, че дупките в таваните ще трябва да бъдат доста големи.

Самият детайл е продължение на стъпалото и може да бъде монтиран от най-простите материали.

Друго нещо е, че при избора на елементи и инсталирането им е необходимо да се спазват редица правила:

1. В идеалния случай диаметърът на тръбата трябва да съвпада с диаметъра на стъпалото (най-добре е да вземем 110 mm и в двата случая), Така че не само улесняваме живота си при инсталирането, отхвърляме адапторите, но също така гарантираме изравняване на налягането.
2. Външността на тръбопровода трябва да бъде поставена по такъв начин, че изходящият въздух да се разсее възможно най-бързо и неприятният мирис да не се разпространява, Поради тази причина една вентилационна тръба в многоетажна къща обикновено се показва на открит покрив, а в частна собственост се намира далеч от съседните райони.
3. Също така е много важно да се спазва правилното съотношение на температурата: долната част на тръбата трябва непременно да е в затоплена стая, а горната - в студено, Само в този случай посоката и скоростта на движение на въздуха в системата ще бъдат оптимални.

Съвет! Поставете изхода на тавана е строго забранен!

Процесът на инсталиране за повече или по-малко опитен майстор не е труден:

• Като материал ние вземаме чугун или пластмасова тръба. Прасето се характеризира с висока цена и много значителна маса, но този дизайн е почти "вечен". От друга страна пластмасата е по-лесна за обработка, затова майсторите трябва да спрат изборът на тази опция.
• Започваме инсталацията от долната точка на закрепване, разположена в решетката или върху основата.

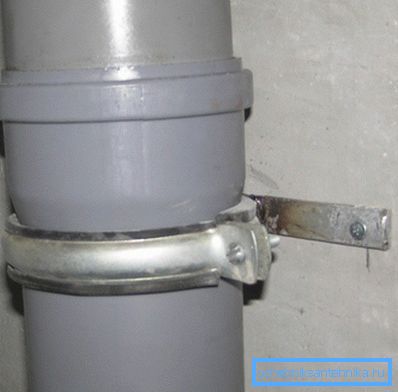

• Вентилаторът е поставен строго вертикално, като фиксира скобите към носещите конструкции на анкерите.

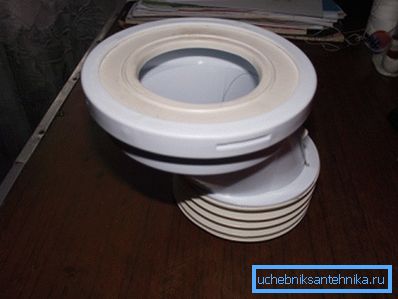

• След като приключи работата, инсталираме адаптер с кран за пералната машина (ако е необходимо) и тоалетна чиния.

• В някои случаи (когато стълбата преминава в непосредствена близост до жилищните помещения) може да се изисква шумоизолация. Най-лесно е да се изпълни чрез пръскане на монтажната пяна или подреждане на корпуса от експандиран полистирол.

Проверете вентилите

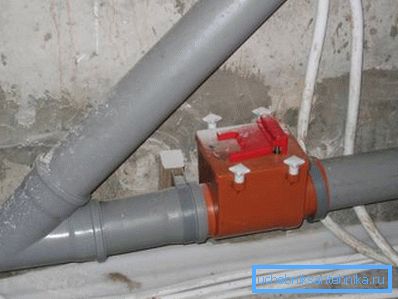

Описвайки процеса на инсталиране на системата, не може да се игнорира такъв елемент като възвратния клапан.

Тази част изпълнява редица функции:

• Първо, вентилът предотвратява обратен поток на канализацията, блокира навлизането на вода в канала, изпражненията в тоалетната и т.н.
• На второ място, устройството предотвратява връщането към системата на механични частици, което може да доведе до счупване на спирателните вентили.
• В-третьих, благодаря клапанам по канализационной системе не могут перемещаться грызуны, а в южных регионах - и рептилии.
• Накрая, инсталирането на такава част помага да се изравни налягането в случай на грешки при полагането на тръби: възможно е частично компенсиране на недостатъчния градиент.

По вид на конструкцията, клапаните са разделени на вътрешни и външни:

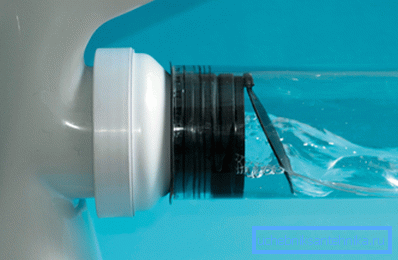

• Вътрешният вентил е монтиран с помощта на специална вложка, която е поставена в лумена на тръбата. При монтажа частта се обезмаслява и почиства, след което се поставя в избраното място. Сега, когато минава през канализацията, клапанът на клапата се отваря и в отсъствието им остава затворен.

Съвет! Вътрешният вентил е монтиран без използване на силиконови мазнини и уплътнители - само "сух"!

• Външният модел функционира по подобен принцип. За инсталирането му в тръбопровод е инсталиран специален адаптер.

Обезвъздушаване на вентилационния канал

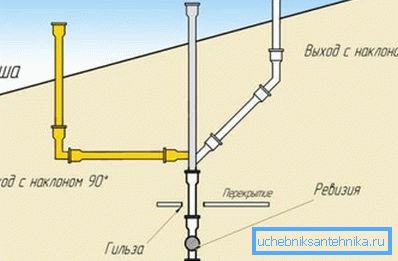

Инсталирането на вентилационната система със собствените си ръце осигурява и инсталирането на вентилационна дюза.

Тук е необходимо да се придържате към тези препоръки:

• За плосък, неизползван покрив, размерът на отдушника трябва да бъде най-малко 50 см. Колкото по-голям е наклонът на шахтата, толкова по-дълга е тръбата, която е изтеглена върху нея.

Съвет! Ако в района ви духа силен вятър или има много сняг, не забравяйте да се погрижите за укрепване на вентилационния отвор с разтягане.

• Ако покривът се използва активно или се използва например за отглеждане на растения, тогава е необходимо да се повдигне вентилационната тръба не по-малко от 3 м.
• Оттеглянето на тръбопровода не може да се комбинира в един корпус с вентилационен канал или комин.
• Ако има отворени прозорци или балкони една до друга, минималното разстояние от тях до рязането на тръбата е 4 метра.

Самата структура не предвижда наличието на допълнителни устройства, които улесняват рисуването. Също така е нежелателно да се монтират дефлектори или подобни устройства, тъй като те водят до образуване на кондензат и до намаляване на пропускливостта.

В изключителни случаи тръбата може да бъде изтеглена през стената, но тук се изпълнява изискването SNIP, според което тя все още ще трябва да се повдигне над нивото на покрива. Така че външната част трябва да бъде направена доста дълго, надеждно да я фиксира върху носещите конструкции.

заключение

Тръбата за отпадни води е практически задължителен елемент. Без него можете да правите само в едноетажни къщи, но също така си заслужава да се обмисли проблемът с неприятната миризма. Инсталирането на такова устройство е свързано със значителни разходи за труд, така че е най-добре да се изпълни заедно с инсталирането на самата система за отвеждане на водата. Използваната технология е описана по-подробно във видеото в тази статия.
