Условно преминаване на тръба - характеристики на този

23-06-2017

Тръби

Поддържащото преминаване на тръбата е номиналният параметър, отразяващ капацитета на системата, който е ръководство за проектиране и монтаж, тъй като е необходимо да се изберат тръби и фитинги, които са идеално подходящи един за друг. Следва да се отбележи, че този показател означава средната стойност, тъй като винаги е закръглен до голяма или по-малка степен, така че получената стойност съответства на стандартите, отразени в стандартите на ГОСТ.

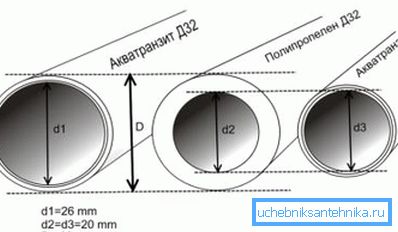

Тази снимка е ярък пример за това, че със същия външен диаметър капацитетът на системата може да бъде значително различен

Основни параметри на системите

Когато се характеризират тези или други комуникации, не се използва само условен пропуск, този показател не е достатъчен, тъй като по-често не съвпада точно с действителните размери. Има няколко стойности, които могат да бъдат взети предвид при изчисляване и инсталиране:

Номинален диаметър	Всъщност това е същото като условния пропуск, стойността винаги е приблизителна и най-често не съвпада с действителните показатели. Общоприетото наименование е съкращението "Du", на тази основа можете да се движите по функциите на дадена система. В края на краищата в проектната документация често има само този параметър, а изборът на конкретна версия на тръбите и фитингите зависи от характеристиките на обекта
Външен диаметър	Това е точна цифра, която отразява истинския размер на тръбата отвън и може да бъде значително различна от Du, особено когато се използват дебелостенни тръби от PVC материали или алуминий. Този фактор трябва да се има предвид, за да се поставят комуникации в определени пространства и при избора на нагревател с малка дълбочина на депозита
Вътрешен диаметър	Всъщност тази цифра най-добре отразява носещия капацитет на даден тръбопровод. За да се изчисли размерът на вътрешната кухина е много проста: дебелината на стените се отнема от външния диаметър, в крайния случай можете да използвате калибър - за да дефинирате параметъра много бързо и точно

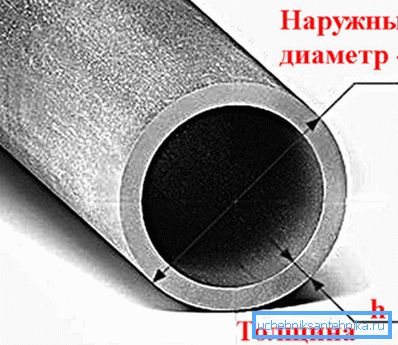

На снимката: дебелината на стената на тръбата е много важен параметър, който до голяма степен определя производителността и здравината на завършените комуникации

Изчислителни техники и важни нюанси

Разбрахме какъв е условният пасаж, сега трябва да разгледаме темата по-подробно и да се разгърнем.

Обърнете внимание! Цялата необходима информация, отразяваща такива важни показатели като производителността на тръбопроводи, съединители и фитинги, както и необходимите характеристики на санитарните системи и оборудване, свързани с тръбите, са отразени в GOST 28338-89. Този нормативен акт е основният документ, който ръководи всички строителни и проектантски организации.

Системи за измерване

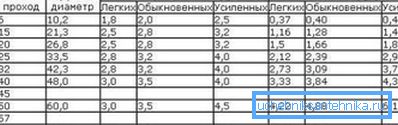

Тази таблица е много удобна, тъй като тя отразява редица важни показатели на метални тръби: размерът в инчове, номиналната ширина, външния диаметър и теглото на 1 метър от работата на всеки от видовете продукти

На пазара можете да намерите продукти, чиито физически размери са обозначени по различни начини:

Ако закупите метални тръби за газопроводи и комуникации за водоснабдяване, най-вероятно техните индикатори ще бъдат посочени в инчове, Това е универсално призната система за измерване, която се използва както от специалисти, така и от продаващи организации. Ако цялата система се състои от метал, тогава няма да има проблеми, тъй като фитингите имат инчово маркиране.
Продуктите от PVC, полиетилен, полипропилен, метални пластмаси и други видове полимерни материали са обозначени по различен начин, всичките им показатели са обозначени в милиметри, Важно е да изберете правилния диаметър на тръбопровода - условното преминаване трябва да бъде достатъчно, за да се осигури непрекъснато снабдяване с едно или друго вещество или отклоняване на канализацията. Най-добре е да потърсите съвет от квалифицирани специалисти, това ще ви помогне да избегнете грешки.

Обърнете внимание! Много често има въпроси, когато трябва да свързвате метални и пластмасови тръби, тъй като размерът на някои от тях е означен с инчове, а вторият - с милиметри. За да опростите тази процедура, можете да използвате таблицата по-долу. Така че можете лесно да разберете кои продукти да закупите, за да се съобразят с всички комуникационни параметри.

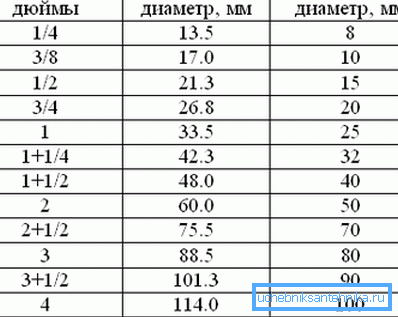

Таблица с диаметрите на тръбите от инчове до милиметри

Стойността на разглеждания показател

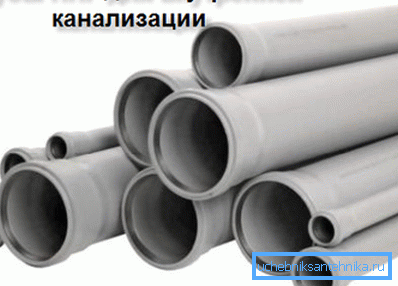

Канализационните системи трябва да съответстват на очаквания обем отпадъчни води

Определянето на условното преминаване на тръбите е много важно, ако направите сами работата си:

Първо, диаметърът на системата до голяма степен зависи от диаметъра. Ако канализационната тръба е прекалено тясна, тя непрекъснато се прелива, което може да доведе до бързо образуване на запушвания и дори до проникване на отпадъчни води в помещението чрез водопроводни инсталации, което е силно нежелателно. При малък размер на тръбата къщата няма да бъде снабдена с висококачествена вода, а в случай на отопление дори може да се окаже, че параметрите са твърде ниски.
На второ място, в зависимост от размера в рамките на значителен диапазон, цената също варира. Използването на твърде големи диаметри често е нецелесъобразно и дори скъпо (например при отоплителната система обемът на топлоносителя се увеличава значително и се използва много повече енергия за отоплението му).

Ако проектът вече е разработен, по-добре е да се уверите, че то е правилно и в съответствие със стандартите, затова е по-добре да се консултирате със специалисти, тъй като никое указание няма да ви разкаже за проблемите, които могат да се срещнат в работата на комуникациите.

Метал-пласт е отлично решение за отоплителни системи, тъй като дебелината на стените на тръбите е ниска и с малък диаметър за продуктите, добра производителност

заключение

Правилното изчисляване на параметър Du означава осигуряване на безпроблемна работа на тръбопровода и намаляване на вероятността от повреди и счупвания. Видеото в тази статия ще ви разкаже някои важни факти за разглежданата тема.
