Тръбопроводи: тръбопроводи и метални конструкции

Как могат тръбите да бъдат свързани в тръбопроводи за натиск и гравитация? Каква е тежестта на връзката? На кои ключалки можете да сглобите закачалка за дрехи или дрехи от хромирана тръба? Нека се опитаме да намерим отговорите на тези въпроси.

класификация

Нека започнем с класирането.

Съединенията могат да бъдат:

• Герметичными и негерметичными. Очевидно, что первые используются во всех без исключения трубопроводах, вторые - при сборке разнообразных металлоконструкций.
• Запечатани връзки, в свою очередь, делятся на напорные и безнапорные. Преимущественная область применения вторых - разнообразные системы канализации: бытовой, промышленной и ливневой.

Въпреки това: канализационната система също може да бъде под налягане. Ако е необходимо да се транспортира отпадъчната вода нагоре по склона, тази функция се поема от фекалната (дренажна) помпа.

• В допълнение, връзката може да бъде демонтируема и неотделима.

Нека се обърнем към конкретни решения.

Запечатани връзки

Сварка

Традиционный способ соединения стальных и, в последние годы, пластиковых труб относится к неразборным. Единственный способ демонтажа участка трубопровода - его резка. Как именно осуществляется сварка - зависит от свариваемого материала.

стомана

стомананые трубопроводы свариваются газом и электродуговой сваркой.

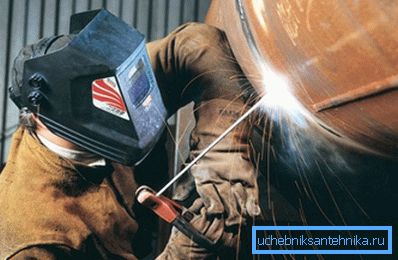

1. В първия случай пламъкът на ацетиленовата горелка се стопява на съседните ръбове на тръбите, след което заваръчната тел, вкарана в горелката, ги комбинира с капки от стопилка.

1. Във втората, електрическата дъга разтапя заваръчния електрод, чийто метал образува шева. Диелектричното покритие на електрода създава слой от шлака, който предпазва стопилката от контакт с атмосферния кислород и съответно от пълното изгаряне на въглерод в него.

Между другото: не само стоманата се произвежда чрез дъгова заварка, но и чугун. При инсталирането на тръбопроводи обаче, обикновено не се използва заваряване, но се практикува рязане на тръби с дъга при високи токове.

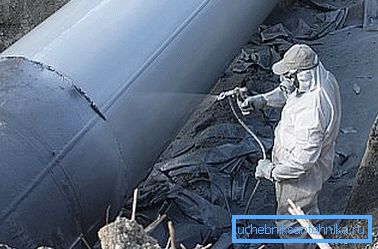

Основная проблема сварных соединений стального трубопровода - их уязвимость для коррозии. Даже если на поверхности трубы изначально присутствует цинковый или любой другой слой антикоррозионной защиты, в процессе сварки он  выгорает. Проблема решается защитой области шва напыляемыми полимерами, нанесением лакокрасочных материалов или обмазкой битумом.

полиетилен

Рассмотрим, как соединяются пластиковые трубы. Трубные соединения выполняются встык, с предварительным оплавлением торцов на низкотемпературном нагревательном элементе (&#1щ1;зеркале&#18щ;), разогретом до 200 - 220 градусов.

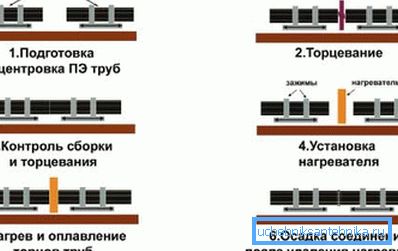

Списъкът на основните технологични операции е както следва:

1. Тръбите са нарязани стриктно перпендикулярни на надлъжната ос.
2. Краищата се почистват от чипове и отломки.
3. Свързаните елементи на тръбопровода са центрирани.
4. След това краищата със сила от около 1,5 kgf / cm2 се притискат към нагревателния елемент, снабден с анти-адхезивно покритие.
5. След топенето огледалото се отстранява от бъдещия шев, тръбите се притискат една към друга за времето на утаяване и охлаждане на полиетиленовата стопилка.

Времето за отопление и охлаждане е свързано с дебелината на стените на тръбопровода.

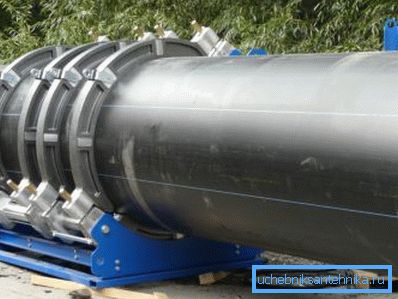

Поскольку при стыковке труб со значительной толщиной стенок ручная центровка и прижим с необходимым усилием, мягко говоря, затруднительны, для этой цели используются механические, а при диаметре от 250 мм - и гидравлические устройства.

Полипропилен

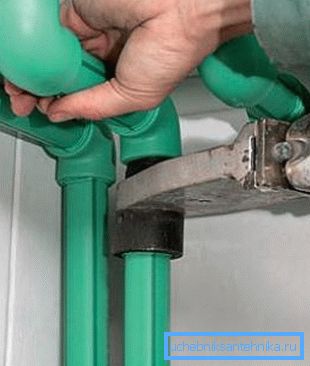

В отличие от полиэтиленовых, полипропиленовые трубы соединяются не встык, а при посредстве муфтовых фитингов. Низкотемпературный паяльник предварительно оплавляет смежные поверхности трубы и фитинга; цена таких устройств начинается от 800 - 1000 рублей. Время нагрева привязано не к толщине стенок, а к диаметру:

Когато сглобявате полипропиленов тръбопровод със собствените си ръце, е полезно да знаете още няколко тънкости.

• Температура нагревательного элемента в этом случае выше, чем для полиэтилена, и составляет 2ч0 - 2ш0С.
• Фитинг надевается на трубу строго поступательным движением, без вращения. В противном случае есть риск получить &#1щ1;волну&#18щ; на свариваемых поверхностях, что резко ослабит соединение.
• Алуминиево фолио подсилени тръби са предварително обелени от него в областта на заваряване. Електрохимичното разграждане на незащитен алуминиев полимер може да доведе до разслояване на тръбопровода.

запояване

Свързването на тръбите чрез запояване се извършва при сглобяване на медни тръбопроводи за различни цели.

Технологията на запояване е, както следва:

1. На една от свързаните тръби се образува камбана чрез валцуване.
2. Краят на съседната част (тръба или монтаж) се вмъква в нея.

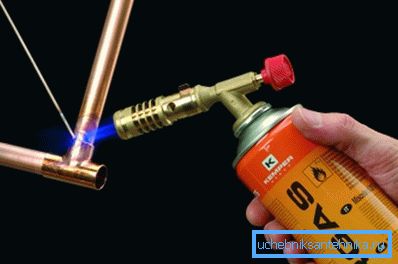

3. Свързващите се повърхности се нагряват в пламъка на газовата горелка и се почистват с поток от оксидния филм.
4. След това в пламъка на горелката се вкарва лента за запояване. Поради капилярния ефект, стопилката запълва цялата кухина между фунията и тръбата. Замразен, той прави връзката абсолютно стегнат.

нишка

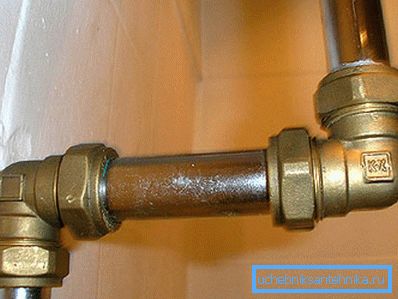

Резьбовые соединения - еще один способ соединения труб малого (до 50 - ш5 мм) диаметра. Как выглядит резьбовой фитинг, думается, любому человеку, жившему в квартире советской постройки, объяснять не нужно. Материалы для них вполне традиционны: чугун, латунь и, реже, сталь.

Герметизация соединения обеспечивается его подмоткой льняным волокном (зачастую - с краской или герметиком), полимерными нитями или, в случае газовых трубопроводов, лентой ФУМ.

фланци

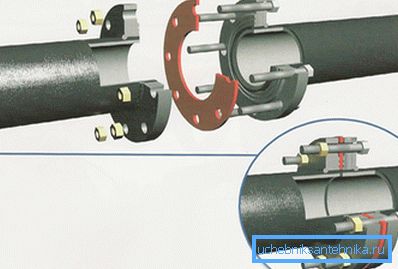

Очевидно, что использовать резьбы при монтаже трубопровода большого диаметра проблематично. В этом случае используется еще одно сравнительно быстроразъемное соединение для труб - фланцевое. фланци стягиваются болтами; герметичность обеспечивается сжимаемой между ними прокладкой - резиновой, силиконовой или изготовленной из специальной жаростойкой резины с большим количеством минерального наполнителя - паронита.

Флаш връзка

При натоварването и по-често при тръбопроводите, които не са под налягане, често се използва монтаж на огъня: тръбата се вкарва в гнездото на друга тръба или фитинга.

Проблемът със стягането може да бъде решен по следните начини:

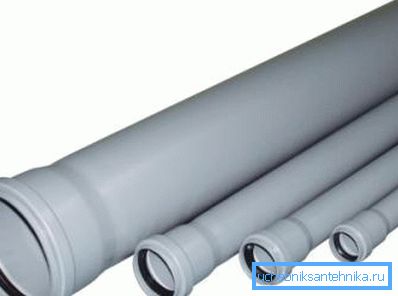

• Пръстен гумен печат, По този начин се осъществява свързването на азбесто-циментови тръби, включително тръби под налягане; всички видове ВиК; Модерни чугунени тръби и тръби от поливинилхлорид.

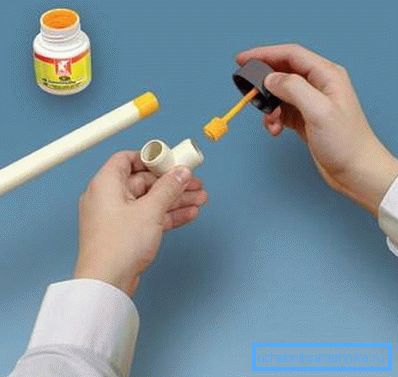

• лепило, По този начин, заедно с пръстеновидните уплътнения, тръбите от PVC тръби под налягане са запечатани.

• щампосване, Импрегниран с битум или масло, органичните влакна (kapolka) са запечатани в гнездото и са запечатани с циментова замазка. Този метод на запечатване е използван за чугунени канализации през целия 20-ти век.

• Запълване на гнездото с топилна сяра или олово. Сера применялась для канализации, свинец - для чугунных водопроводов.

Фитинги

За стомана (включително неръждаема стомана), мед, полиетилен и метал-пластмаса, заедно с други фитинги се използват.

Перечень того, как может выглядеть соединитель для труб в каждом конкретном случае - материал для отдельной большой статьи; упомянем лишь основные конструктивные решения.

1. Компресорното приспособление компресира тръбата с пръстеновиден уплътнител, изработен от гума или силикон, когато затяга конусната гайка със заострена вътрешна секция.

Въпреки това: при меки медни и металопластични тръби се използва друга схема. Възелът, поставен във вътрешността на тръбата, се навива от стените му през разделен пръстен.

1. Притискащото приспособление се използва за навиване на тръбата върху съединителните клещи, като се компресира втулката от неръждаема стомана.

1. Пуш-фитинг - наиболее удобный в использовании соединитель труб из металлопластика. Инструкция по его монтажу до смешного проста: нужно лишь вдавить в него торец трубы с некоторым усилием. Герметичность обеспечит кольцевой уплотнитель; обратный ход предотвращает кольцевая пружина с фиксирующими трубу лапками.

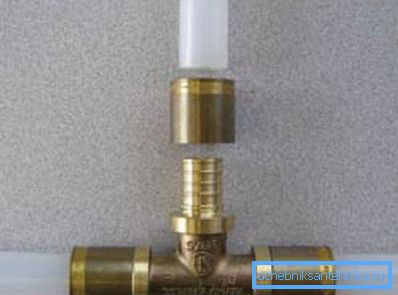

1. Фитингите за кръстосано свързан полиетилен се разпадат. Това са обикновени полимерни или месингови фитинги с непринуден ръкав. Омреженият полиетилен има механична памет и след смяна на диаметъра в продължение на няколко минути се връща в първоначалния си размер, като компресира зърното; Втулката само предотвратява разединяването при силни дрънчалки.

Открити връзки

Съвместните елементи, използвани за нехерметични фуги за тръбни структури, могат да бъдат разделени на две категории.

1. При първата, поставената тръба е фиксирана с един или повече винтове. Отнема доста усилия, за да се оправи; Силата на връзката обаче също е малка.

1. Вторые - это всевозможные хомуты. По большей части они состоят из двух и более частей, которые стягиваются болтами, обжимая круглую или профильную трубу.

Видът, размерът и формата на свързващите елементи, разбира се, могат да бъдат много разнообразни.

Заключение

Разбира се, материалът ни не претендира да покрива всички възможни решения. Нещо трябва да е останало извън снимката.

За повече информация как свързването на тръбите може да изглежда, четецът ще може да изготви, като прегледа видеото в тази статия. Успех!
