Тръбопровод за канализация: приложение, регулаторни

Какво е това? - фановая труба для канализации? Зачем она нужна? Существуют ли какие-либо нормативные документы, регламентирующие ее устройство? В каких случаях, и каким образом можно обойтись без фанового отвода? Давайте разбираться.

Какво е това?

Фановая труба канализации - это участок канализационной системы, который служит не для движения стоков, а для вентиляции. Проще говоря, труба соединяет канализацию с атмосферой.

Защо това е необходимо?

Има две причини.

1. Подобно на всяка друга вертикална тръба има тръбопровод в канализационната тръба. Нарастването на налягането в горната част на канализационната система на къщата съвсем естествено води до факта, че през изтичащите връзки въздухът започва да прониква в жилищните помещения. Този въздух не мирише на рози.

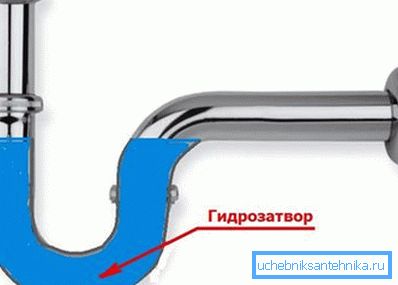

Забележка: всяко водопроводно съоръжение е снабдено с воден уплътнител. Чрез освобождаването на мивката или душ кабината въздухът няма да мине; Въпреки това, ставите на сифонния конец и канализационния гребен (вътрешната канализационна система) не винаги са запечатани.

1. При залповом сбросе (одновременном смыве в двух унитазах по стояку, сливе воды из нескольких ванн и т.д.) нередко возникает ситуация, когда стояк заполнен полностью. Перед потоком воды создается фронт воздуха с избыточным давлением; этот воздух выбрасывается через ревизии подвальной канализации многоквартирного дома или через сточную трубу канализационного септика, выгребной ямы и т.д. А вот позади движущейся вниз массы воды создается разрежение, которое высасывает воду из сифонов, нарушая работу водяных затворов. Звук чавкающего унитаза или раковины сам по себе не доставляет владельцу радости; когда же он предвещает волну ароматов - неприятно вдвойне.

И двата проблема се решават успешно чрез прост скок между горната точка на канализационната система и атмосферата. Получената сцепление причинява миризми да напуснат къщата през канален вентилатор; при изпускане на салво въздухът се изсмуква през него.

Нормативни документи

В настоящата регулаторна документация инсталацията на тръбните тръби е засегната поне два пъти.

SNiP 2.04.01-85

Согласно пункту 17.18 SNiP 2.04.01-85, бытовая или промышленная канализация должна вентилироваться. Вентиляция осуществляется через стояки; их вытяжная часть выводится через вентиляционную шахту или через кровлю. Какой должна быть высота стояка?

Минимальное расстояние от вытяжной части стояка до ближайшего открываемого балкона или окна - 4 метра. С чем связана инструкция - думается, объяснять не нужно.

СП 40-107-2003

Правилата за изграждане на кодове SP 40-107-2003 в параграф 4.8 посочват отделно случая на покрива. Според него, изпускателната част на ремаркето наистина трябва да е поне три метра; Въпреки това, вместо оборудването на качулката, можете просто да комбинирате четири или повече ремаркета в техническия под или тавана.

Комментарий автора: в этом случае при залповом сбросе в одном или двух из стояков остальные действительно выполнят для них роль фановой трубы. Однако от тяги, создающейся в стояках, никуда не деться: малейшее нарушение герметичности на любом стыке - и запахи проникнут в помещения верхнего этажа.

Правила

Как да монтираме вентилационните тръби?

1. Переходы диаметра (в первую очередь - его занижение в вытяжной части трубы) нежелательны. При уменьшении диаметра со 110 до 50 мм пропускная способность стояка уменьшается примерно в 5 раз; ее может банально не хватить для компенсации падения давления воздуха.

1. Горизонтальные участки фановых труб прокладываются с тем же уклоном, что и канализация - 2 см на погонный метр. Уклон предотвратит образование водяных и воздушных пробок.
2. Стояки канализации, открывающиеся в помещение чердака - плохая идея. Дело не только в запахах: влажные испарения ухудшат теплоизоляцию, пропитав утеплитель сыростью, и вызовут загнивание стропильной системы.

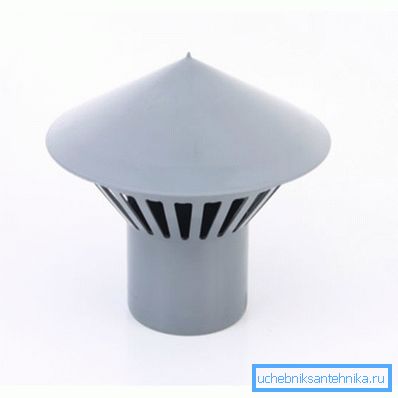

3. Лучше снабдить фановый стояк дефлектором (он же - грибок или зонтик). Благодаря дефлектору в стояк не будут попадать дождевая вода и мусор; в ветреную погоду он заодно увеличит тягу в трубе, тем самым сделав вентиляцию более эффективной. Цена зонтика под 110-миллиметровую трубу - от 120 до 200 рублей.

изключения

Мога ли да направя без вентилация на канализационната система?

Ето как изглеждат стандартните препоръки:

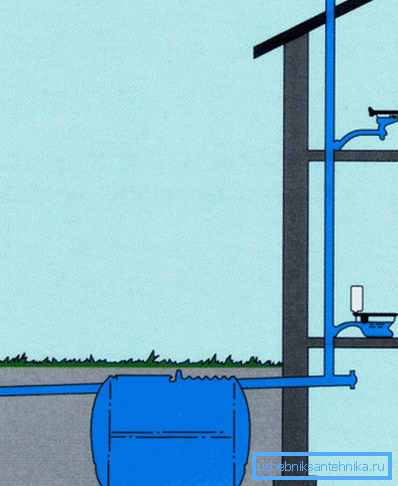

• Проектирането и изграждането на къщи без заоблени завои е позволено само ако е едно- или двуетажна структура.
• В същото време в къщата не трябва да има повече от една тоалетна чиния и една баня.

Но списъкът на случаите, при които дори с нисък брой етажи на сграда, тръбите тръби са необходими.

• Ако тоалетната и ваната са разположени на различни етажи.
• Ако канализацията е положена от тръба с диаметър по-малък от 100 милиметра (за да бъдем честни, за да свържете тоалетна чиния с такава тръба, трябва да има сериозни отклонения в развитието).

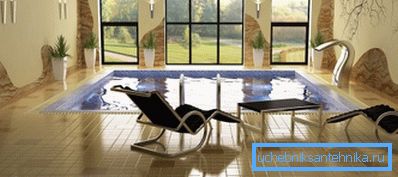

• Ако в къщата има плувен басейн.

• Если локальное очистное сооружение, использующееся для утилизации стоков, герметично (типичный пример - биологические станции глубокой очистки).

Специален случай

Жителите на горните етажи често напълно демонтират канализационната тръба над чашата. Строго погледнато, това не може да бъде направено: всяка промяна в конфигурацията на инженерните комуникации трябва да се осъществи благодарение на благословията на работещите в сферата на жилищното настаняване и комуналните услуги, които разбира се никога няма да дадат. Остава обаче фактът, че ремонтът в тоалетната понякога се придружава от отстраняване на тръби, които не се използват от гледна точка на собственика на апартамента.

Что делать, если эта операция уже привела к вполне предсказуемым результатам - устойчивому запаху канализации во всех квартирах верхних этажей по стояку?

Самое простое решение возникшей проблемы - фановый клапан канализации. Какво е това?? Конструктивные решения могут быть разными, поэтому опишем не механизм работы, а функциональность устройства.

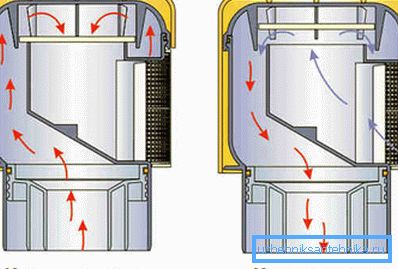

Накратко, това е устройство, което позволява на въздуха да преминава само по един начин. При нормална експлоатация в горната част на стъпалото се получава прекомерно налягане, дължащо се на течение; Санитарният вентил за канализационната система обаче не позволява на наситен въздух да влезе в помещението. Вакуумът, създаден във вертикалната тръба по време на зареждането с волф, ще доведе до отваряне на клапана и всмукване на въздух.

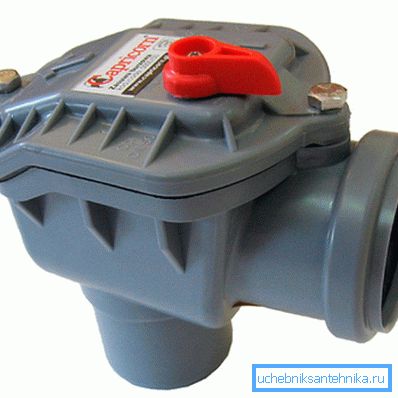

Полезно: фановые (вакуумные) клапаны производятся двух типоразмеров - 110 и 50 мм. Вторые используются для отдельных устройств и для стояков кухонной канализации в некоторых домах старых проектов.

Заметьте: вакуумный клапан - не панацея. Запахов в квартирах по стояку не будет лишь при полной герметизации всей соединений. Так, все соединения сифонов и обвязок с трубами в обязательном порядке снабжаются манжетами.

Съвети

Авторът, разчитайки на своя опит, ще може да добави към стандартните препоръки няколко коментара.

Дом с двумя туалетами и ваннами - по одному санузлу на каждом этаже - прекрасно функционировал в течение года без фанового отвода. Запахов не наблюдалось. Строго синхронный смыв двух унитазов - событие нечастое; ванна или душевая кабинка с современными сливными решетками, обладающими довольно небольшой пропускной способностью, канализацию тем более не переполнят.

При проектировании расположения фанового отвода обязательно стоит учитывать господствующее направление ветров. Запахи могут распространяться на расстояние, куда большее, чем прописанные в SNiP 2.04.01-85 4 метра.

Не правете изпускателната част на решетката много по-дълго, отколкото е предвидено в регулаторните документи.

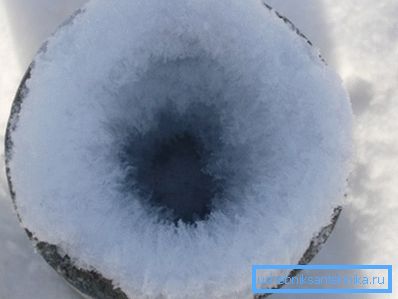

Чем длиннее труба, тем меньше вероятность, что она будет прогрета по всей длине поднимающимся из дома влажным и теплым воздухом. А на холодных стенках неизбежно станет намерзать лед, постепенно снижая просвет до нуля. В многоквартирных домах существенная часть зимних жалоб жильцов - именно на появившийся из-за ледяных пробок запах канализации.

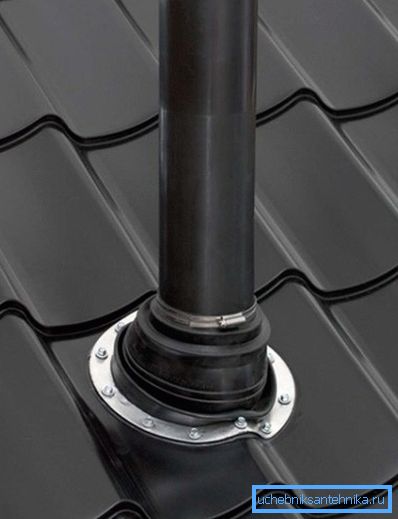

В частна къща, когато инсталирате канализационната система от себе си, кранчето може да бъде освободено не само през покрива, но и през който и да е от фронтоните. Това значително ще опрости хидроизолацията.

Заключение

Надяваме се, че нашите препоръки ще помогнат на читателя при проектирането или модернизирането на собствената си канализационна система. Както винаги, видеоклипът в тази статия съдържа допълнителни тематични материали. Успех!
