Тръби ppu: това, което трябва да знаете за изолацията на
Един от материалите, които се използват за намаляване на топлинните загуби в главните сектори на системите за загряване и топла вода, са тръбите PPU. Те се произвеждат с помощта на различни технологии, но независимо от метода на производство те осигуряват ефективна изолация на комуникациите.
Покрития от полиуретанова пяна
Производство на суровини
Стальная труба в ППУ - оболочке часто называется «трубой в трубе». Это название вполне оправдано, поскольку вокруг основной детали при монтаже формируется полностью замкнутый защитный контур, повторяющий геометрию самого трубопровода. При этом изоляционные свойства пенополиуретана обеспечивают существенное снижение потерь тепловой энергии в окружающую среду.
Производството на пенополиуретан може да се извърши по два начина:
- пръскане, Тази техника се използва за обработка на съществуващите комуникации. Синтезът на материала се извършва директно на площадката и приложението се извършва с помощта на пневматични пръскачки.
- Заливка, Същото се отнася и за обработката на изолационни панели и обвивки, които могат да се използват както при монтажа на защитни вериги, така и при производството на тръбни продукти. Разтопената полиуретанова маса влиза в камерата, където се смесва с пенещия агент и след това запълва специални форми.
Обърнете внимание! Порести корпуси с надлъжно странично рязане лесно можете да се монтирате, което значително ще улесни задачата за поставяне на отоплителната система на вашата къща.
Това е втората технология, която се използва, когато черупките от полиуретанова пяна се произвеждат в заводи в съответствие с GOST 30732 2006. В следващия раздел ще опишем подробно основните характеристики на тези продукти.
Елементи на строителството
Дизайнът на тръбата в PUF включва следните елементи:
- Работен тръбопровод, За основна носеща линия могат да се използват конци и безшевни стоманени продукти, както и полипропиленови модели. Обикновено избраните материали са в състояние да издържат на налягане до 1,6 МРа и да загреят до 140 0С.
Обърнете внимание! GOST позволява краткосрочно повишаване на температурата до 150 0C със задължително последващо охлаждане.
- Загряваща верига от пръскан или грундиран полиуретан, Колкото по-високи са изискванията за топлоизолационните характеристики на веригата, толкова по-голяма е неговата мощност, но цената на продукта също се увеличава пропорционално на увеличаването на дебелината на този слой.
- Защитната обвивка, която е задължителен елемент за неканалното полагане на комуникации в земята или при поставянето им на открито.
- ODK система за PPU тръби (оперативно дистанционно управление), Най-често двойка медни проводници, разположени в дебелината на полиуретановия слой. Използва се за определяне на състоянието на тръбата като цяло и на нейните отделни секции, както и за възможно най-бързо търсене на спешни сегменти.
Основните сортове
В зависимост от дизайна на контейнера и материалите, използвани за неговото производство, се разграничават тези видове продукти:

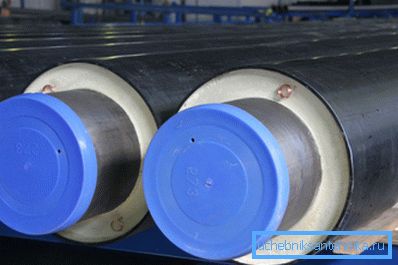

- Труба ППУ ПЭ - модель в изоляции из плотного полиэтилена. Используется при подземной прокладке коммуникаций. Полимерная оболочка защищает полиуретан от чрезмерного сдавливания, а также от воздействия агрессивных почвенных растворов. Для герметизации стыков используются специальные термоусадочные манжеты.
- Труба ППУ ОЦ - разновидность в кожухе из оцинкованной стали. Основной сферой применения является прокладка наземных коммуникаций. Для изготовления кожуха используется тонкий оцинкованный лист, толщина которого может регулироваться в зависимости от условий использования. Края смежных листов обязательно завальцовываются, а при необходимости еще и уплотняются с помощью герметика для стыков труб.
Обърнете внимание! Най-популярната черупка е тип спирала, но в някои случаи се използват пръстеновидни обвивки.
Работни параметри
Описаните продукти се характеризират с много висока производителност.
Техническите характеристики на тръбите от полиуретанова пяна значително надвишават аналогичните цифри за моделите с други топлоизолационни материали:
- Работното налягане е -1,6 МРа.
- Пиковото налягане е 2,2 МРа.
- Работна температура -1300С.
- Пиковая температура - 1500С.
- Дълбочината на полагане в земята (за модели с PE обвивка) е от 0,6 m до върха.
- Намаляване на топлинните загуби (в сравнение с минерална вата с подобна дебелина) - от 8 до 10 пъти.
- Срок эксплуатации - 30 лет и более.
Предимства за топлоизолация на тръбопроводи
Накратко, обобщавайки всичко по-горе, ще се опитаме да анализираме основните предимства на тези продукти, когато ги използваме за полагане на комуникации:
- Високи температурни характеристики. Увеличаването на дебелината на защитната верига позволява да се намалят топлинните загуби, което има положителен ефект както върху качеството на захранването с топла вода, така и върху комфорта в жилищата, осигурени от отоплителната система. (Виж също статията Еднотръбна отоплителна система: функции.)
Обърнете внимание! Инструкцията препоръчва използването на PPU за довършване на багажни линии, свързващи отдалечени котелни с потребителите.
- Надеждност и издръжливост. Самият материал запазва свойствата си за минимум 30 години, докато не се влияе от никакви химически вещества или внезапни промени в температурата.
- Защитните обвивки, изработени от полиетилен или поцинкована стомана, също "удължават живота" на нагревател: както с подземни, така и с погребани уплътнения, вътрешната верига остава непокътната.
- Допълнително предимство е възможността за инсталиране на система за дистанционно наблюдение: посредством индикаторни проводници можете бързо да намерите повредена част от отоплителния тръбопровод.
- Сравнително лесна инсталация. Системата тръба в тръбата ви позволява да сглобите комуникации от сглобяеми елементи, губите време и усилия, само за да запечатате ставите.
- Ниски разходи за ремонт и поддръжка. Възможността за пръскане на полиуретан ви позволява бързо да възстановите топлоизолационните контури на всеки тръбопровод.
заключение
Тръбите от полиуретанова пяна се характеризират с добри технологични характеристики и удобство при работа. Тяхното използване прави възможно значително да се спести закупуването на гориво за котелни, особено в случаите, когато магистралите преминават през открити пространства. Този материал е показан по-подробно във видеоклипа в тази статия.
