Тръба за тръби: видове и характеристики

Най-често инсталирането на разглобяеми видове тръбопроводи се извършва чрез резбова връзка. За удобство всички нишки, използвани в тръбите, са стандартизирани. След това ще разгледаме техните основни характеристики, видове, методи на прилагане и определяне на размера.

видове

Характеристики

Как изглежда нишката, всеки знае - това е поредица от винтови канали, които имат постоянен размер и напречно сечение. Може да се нанася върху повърхността на цилиндрична или конична форма.

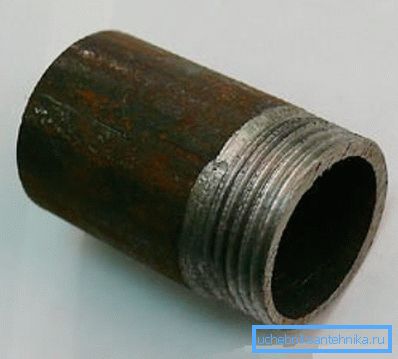

По отношение на тръбите, нишката може да се използва в продукти с много различни цели, за да се осигури разглобяемата инсталация на тръбопровода. Най-често това се случва в системите за битово водоснабдяване и отопление.

Основните му характеристики са следните показатели:

• местоположение;
• Мерна единица;
• Направление;
• Профил на нишката-образуваща повърхност;
• Брой посещения.

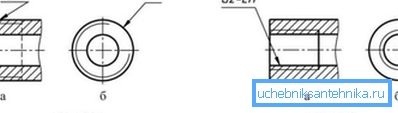

Трябва да се отбележи, че резбовата връзка на тръбите е достатъчно изолирана група от стандарти, която се регулира в съответствие с GOST 6357-81.

Обърнете внимание! Свързването на тръбопроводи с напречно сечение от повече от 6 инча трябва да се извършва по заварен начин.

Whitworth

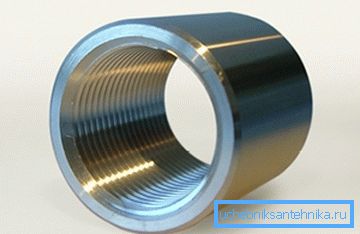

Whitworth резьба применяется на металлических трубах, а также металлических и пластиковых трубных фитингах разборного типа. Согласно ГОСТ, основными ее характеристиками является шаг и диаметр.

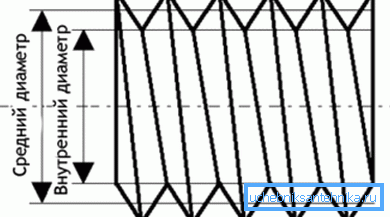

Освен това този параметър може да се разбира като:

• Наружный диаметр - расстояние между верхними противоположными точками, расположенными на вершинах гребней.
• Внутренний - расстояние между нижними противоположными точками, расположенными на впадинах канавок.

Разликата в тези параметри определя височината на профила.

Една стъпка, тъй като не е трудно да се отгатне, е разстоянието между съседни завои. Този параметър винаги е еднакъв за цялата секция с резба. Всички размери в този случай са посочени в инчове.

Таблицата по-долу показва размерите на тръбната резба в mm:

Обърнете внимание! Други измерения съдържат GOST на тръбните нишки 6357-81.

В ежедневието най-често се използват тръби с такива видове рязане:

• С 14 струни на инч:

• диаметър 3/4?
• 1/2?.

• диаметром 1 1 - 4;
• 1
• 2
• 1 1/2?.

метричен

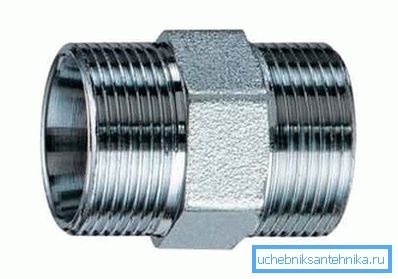

Основните характеристики на метричната нишка, както и в инча - диаметърът и разстоянието между завоите. Но в този случай, каква е разликата между метрична нишка и резба на тръбата?

В действителност има много малко разлики, основните са следните:

• Форма на профила на гребена. Инчовият профил е по-"остър".
• Размерите в метрична версия са показани в милиметри. Въпреки това, за удобство е възможно да се извърши преместването на тръбната нишка в mm.
• стъпка в дюймовом исполнении считается не в мм, а в нитках – количестве канавок, которые помещаются на дюймовом мерном отрезке. К примеру, в стандартных водопроводах существует два варианта «шага»:

• на 11 ниток (2,31 мм);
• на 14 ниток – (1,8 мм).

В останалата част тръбите и метричните нишки не се различават.

Обърнете внимание! Размерът на тръбата инч е различен от стандартния. Един такъв инч е 3,33 сантиметра, а не 2,54.

Оразмеряване

метричен резьба и трубная измеряется одними и теми же инструментами:

• калибър;
• Calipers;
• Гребенками.

Следователно инструкцията за измерване на тези параметри за изпълнения на инчови и метрични изглежда еднакво. Също така като калибър може да използвате дросел или съединител с известни параметри.

Измерете разстоянието между завоите е съвсем просто - трябва да завиете болта в частта или да го закрепите. Ако процесът на завинтване не причинява никакви затруднения и следователно болтът или гайката са здраво закрепени, разстоянието на намотката на тръбата съответства на този параметър на болта.

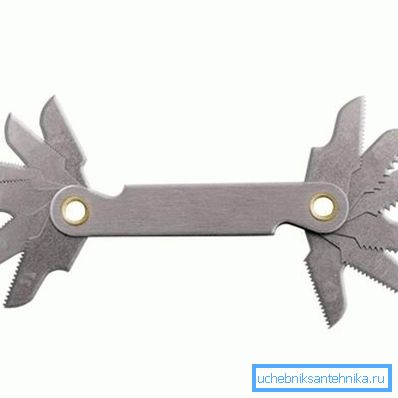

Машината за работа с резба работи още по-лесно. Този инструмент съдържа измервателни табели, които приличат на набор от нокти. Тези пили за нокти се прилагат към зоната със завои. Ако профилът е еднакъв, стойността на рязането съответства на стойността, показана на плочата с инструмента.

Обърнете внимание! С кант и микрометър може да се измери само външният диаметър. Ето защо най-добрият инструмент за тази цел е нишковият измервателен уред и калибрите.

Методи на прилагане

Към днешна дата има два начина за изрязване:

• механично;
• С ръцете си, с помощта на умре и кран.

Технологията на ръчното рязане е както следва:

• На първо място, необходимо е тръбата да се фиксира в поправка.
• След това кранчето трябва да бъде поставено в гаечните ключове и пластината за резбата на тръбата в държача за плочи.
• След това плочата трябва да бъде поставена върху тръбата и кранчето е поставено в нея. След това завъртете дръжките на инструмента.
• Ако е необходимо, операцията по рязане трябва да се повтори няколко пъти, за да се отреже тялото на тръбата до необходимата дълбочина, осигурявайки еднаква височина на профила.

Разбира се, механичният начин на рязане, т.е. върху струг, осигурява по-високо качество. Следователно, тя има нишка в работилницата, освен цената за подобни услуги обръщач, като правило, е доста достъпна.

заключение

Сглобките с резба са много популярни в домашните тръбопроводи. Трябва обаче да се има предвид, че резбовият участък на тръбите може да има различни параметри, които трябва да знаете, за да съответства на съвместимите фитинги и други части за тръбопровода.

Такава информация може да бъде получена от таблиците в референтната литература или измерена самостоятелно. От видеото в тази статия можете да получите повече информация по тази тема.
