Тръба за електрическа инсталация: инсталирайте сигурни

Пластмасови и метални тръби за електрическо свързване се използват почти навсякъде. Въпреки това, най-често този метод на полагане се използва при образуването на електричество в къщата, носещите стени и преградите са направени от горими материали. Тук основната ни задача е да предпазим от възпламеняване и използването на тръбни канали ни дава възможност да осигурим тази защита в най-голяма степен.

По-долу ще обясним защо можете да използвате маршрутизиране на кабели в различни тръби и какви материали се използват по-добре за тези цели.

Съвети за скрита инсталация

Необходимостта да се използват тръбни затворени канали за полагане на кабели в стени под пода и тавана се обяснява с такива съображения:

• Основното в случая е естественото спазване на изискванията за пожарна безопасност. В дървените къщи, както и в конструкции, изградени по технология на щитовете с горивен нагревател в дебелината на стените, всички проводници трябва да бъдат поставени или в стоманени или пластмасови огнеупорни обвивки.

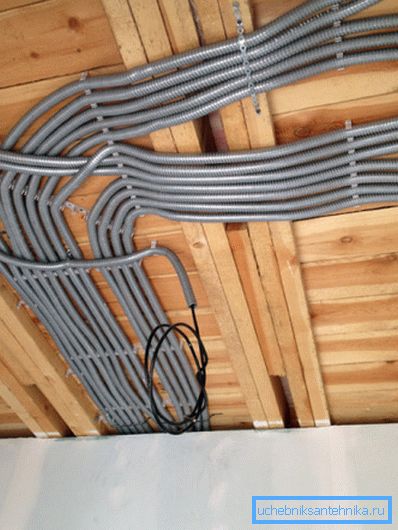

• На второ място, тръбите за електрическо свързване в дървената къща предпазват проводниците от повреда при свиване на конструкцията поради естественото изсъхване на дървото.

Обърнете внимание! Това е особено вярно за ставите, тъй като в тези точки неравномерното натоварване може да действа върху близко разположени участъци на проводника.

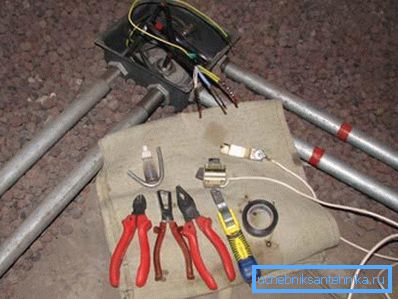

• На трето място, ако кабелът е поставен под пода, стоманена или твърда пластмасова тръба ще го предпази от повреди, дължащи се на оперативни товари.

• И накрая, тази техника на инсталиране улеснява промяната на проводниците. PVC тръбата за окабеляване с изходен изход към клемната кутия е много удобна за поддръжка и ако не сме прекалено мързеливи и сме оцветявали маркировката на проводниците, тогава няма да има никакви трудности.

Както можете да видите, аргументите в полза на използването на такива подробности са достатъчно. Можем да избираме само конкретни модели в съответствие със спецификата на тяхната работа.

Избор на тръби

Пластмасови сортове

Обикновено за инсталирането на скрити кабели в дебелината на стените и понякога на тяхната повърхност се използват пластмасови или метални кабелни канали. Всички използвани сортове имат предимства и недостатъци, а по-долу ще ги анализираме достатъчно подробно.

Най-често срещаните в момента са пластмасови модели.

За тяхното производство се използват поливинилхлорид (PVC), както и полиетилен с високо и ниско налягане (PVD / HDPE).

• Продуктите от поливинилхлорид се произвеждат в доста широк диапазон, По-голямата част от каналите са с диаметър от 16 до 60 мм, но в много случаи могат да се използват и по-дебели тръби. Те се характеризират с достъпна цена, която заедно с добри показатели за устойчивост на якост и топлина прави този сорт много популярен.
• HDPE тръби за електрическа инсталация могат да се използват и за довършителни помещения със стени, изработени от горими материали (дърво, пластмаса и др.)., Полиетиленовите повърхности са достатъчно гладки, което значително улеснява подмяната на проводниците.

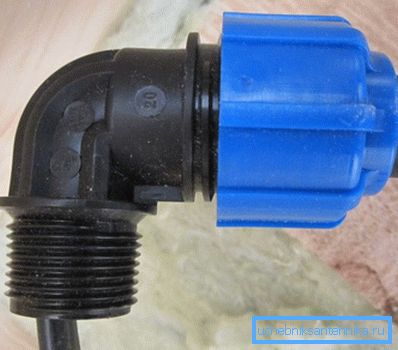

• За монтаж на такива продукти, стандартни санитарни принадлежности, Фактът, че стягането на ставите изобщо не се изисква, значително ускорява процеса на полагане: пластмасовата тръба е перфектно свързана с коляното или кръста посредством камбана и гумен маншет.

Главные плюсы труб из технологических полимеров - небольшая масса, стойкость к коррозии и достаточная для большинства ситуаций прочность. Кроме того, и полиэтилен, и ПВХ являются диэлектриками, потому кабель-канал можно смело рассматривать в качестве одного из изоляционных контуров.

Стоманени изделия

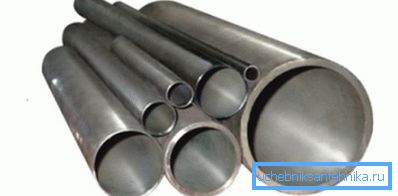

За разлика от пластмасовите тръби, стоманените тръби имат значителна маса, но в същото време се характеризират с най-голяма якост. Освен това инструкцията за пожарна безопасност категорично препоръчва използването на стоманена тръба при полагане на проводници в дървени сгради.

При избора и инсталирането на такива продукти трябва да спазвате няколко прости правила:

• Диаметърът на тръбата трябва да гарантира, че всички кабели са поставени свободно без запечатване на изолационните обвивки.
• Завоите и завоите на тръбния кабел на канала са направени по такъв начин, че да предотвратяват пода на проводниците.

Обърнете внимание! Оптимален ъгъл на завъртане - 90⁰, Ако на обекта трябва да бъдат направени две или повече завои, дължината на канала не трябва да надвишава 5 м.

• Вътрешната повърхност на тръбата трябва да бъде гладка, без изпъкнали заваръчни шевове.
• За да се сведе до минимум рискът от корозия, е целесъобразно да се поставят тръбите с леко отклонение към разпределителното табло.

Най-важното в случая обаче е осигуряването на електрическа безопасност: стоманата е добър проводник, следователно всички канали трябва да бъдат заземени, а след изолацията на проводниците да се внимава.

Мед и месинг

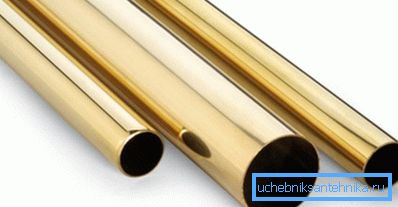

Тонкостенная  медная/латунная труба  - отличный выбор как для скрытой прокладки, так и для монтажа проводов на поверхности стены.

Предимствата на това решение са няколко:

• Първо, медта и медта не са подложени на такава активна корозия като стоманените продукти. Разбира се, с течение на времето се образува слой патина на повърхността, но само леко разгражда оперативните свойства на канала.
• На второ място, широк избор от фитинги ви позволява да свържете кабелите сами достатъчно бързо. Тънкостенната тръба обикновено може да бъде огъната до желания радиус.

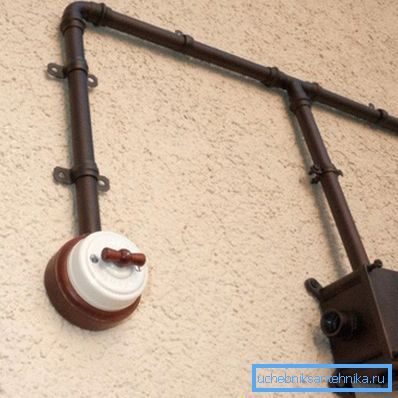

• И накрая, мед или месинг тръби, монтирани открито и внимателно полирани, може да се превърне в истинска декорация на интериора, реколта стил.

Това решение обаче не може да се нарече универсално:

• Първо, тези метали се характеризират с добра топлопроводимост, така че те трябва да бъдат разположени далеч от отоплителните тръби. В противен случай съществува риск от прегряване на окабеляването и дори топенето на изолацията.
• Второ, тънките стени не осигуряват надеждна защита срещу механични повреди: стомана и дори висококачествена пластмасова тръба ще бъде по-силна от медния канал.
• Не е нужно да говорите за цената на такива решения: ако търсите икономичен вариант, тогава медта или медта определено няма да ви прилягат.

Процес на гофриране

По-горе разгледахме използването на конвенционални тръби за нашите цели. Има обаче опция, която е специално пригодена за полагане на кабела в дебелината на стената.

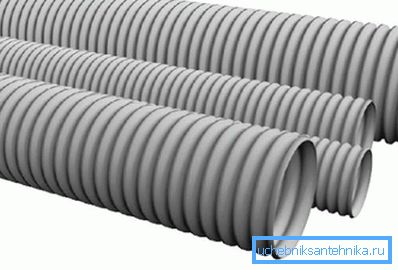

Это -  гофрированная труба, которая может быть изготовлена из разных материалов:

• Gofra на PVC, HDPE или PVD има всички предимства на пластмаса. Неговата оребрена повърхност значително увеличава механичната стабилност на цялата конструкция.
• Възможността за огъване на канала без специални инструменти значително улеснява и ускорява полагането на окабеляване с комплексна конфигурация.
• Широкият диапазон от диаметри ни дава възможност да изберем оптималния канал както за единични проводници, така и за цели системи.
• И накрая, гофрираната метална тръба е отлична защита срещу пожар. Въпреки че, за да бъдем честни, съвременните полимери са само малко по-ниски от металите в този параметър.

заключение

При обустройстве скрытых коммуникаций могут использоваться самые разные трубы для прокладки электропроводки. И если ранее для этой цели применялись лишь стальные (крайне редко - медные) изделия, то сегодня прекрасной альтернативой им служат гладкие и гофрированные модели из полимеров или металлополимерных композитов.

Видеото в тази статия съдържа още допълнителна информация за тези продукти: първо, те ще бъдат интересни за начинаещите електротехници, но професионалистът може да намери нещо ново за себе си.
