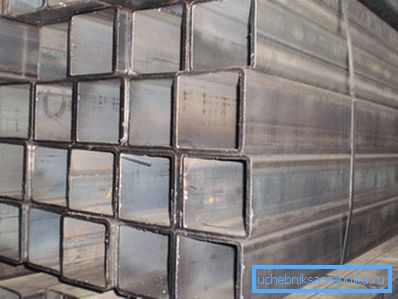

Тръба 160 за 160: подробен обзор и обхват

Профилните тръби са много различни от техните "кръгли братя". Правоъгълна, квадратна или овална форма прави невъзможно използването им като например водопровод или канализационен тръбопровод, но отваря и много други възможности. По-специално плоските лица позволяват да се използват за изграждане на скелети за различни конструкции.

Стандартни изисквания за профилната тръба

Дори ако тръбопроводът ще бъде използван за икономически цели и цялата работа ще бъде извършена от самия себе си, не е неподходящо да се запознаете с разпоредбите.

Възможно е да се отделят няколко такива документа, свързани с характеристиките, правилата за маркиране, процеса на производство и съхранение на квадратни тръбопроводи:

• ГОСТ 8639-68 - документът съдържа асортимента за квадратен тръбопровод, правилата за маркиране и основните изисквания за геометрични размери;
• ГОСТ 8639-82 - съдържа същите данни с незначителни изменения;

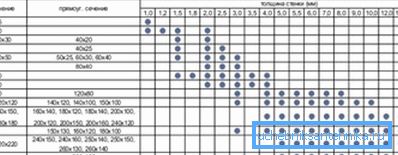

• ГОСТ 30245-2003 - последният нормативен документ, който комбинира данните не само чрез тръбопровод с квадрат, но и с правоъгълна секция. Освен това в диапазона се появиха нови размери, които не бяха в документите от миналото. В допълнение към геометричните характеристики в диапазона се посочва и теглото на тръбопровода, например теглото на профилната тръба 160х160х6 е 28,29 кг / тегло. м.

Изисквания за геометрични характеристики

Профилът на тръбопровода често се използва като поддържащи структури, така че запазването на геометрията на сечението по цялата дължина играе особено важна роля.

Съответно, изискванията са доста трудни:

• Ъгълът между стените на тръбопровода трябва да бъде 90 °. Максималната грешка е 1,5 ?;

Обърнете внимание! Ако напречното сечение на тръбопровода е много различно от квадрата, той ще бъде по-малко устойчив на торсионна деформация. Това може да повлияе на здравината на структурата като цяло.

• допустимата кривина на повърхността на тръбопровода е 1 мм / 1 м дължина, на базата на това ограничение, общата допустима кривина се изчислява за цялата дължина;
• допустимото усукване се изчислява по формулата 2 mm + 0,5 mm • L, където L - дължината на цялата тръба;
• В допълнение, перпендикулярността на рязането се контролира. Това означава, че дължините по всички лица трябва да бъдат еднакви (разрешено е отклонение до +60 mm за тръбопроводи с измерена и множествена дължина);
• Дебелината на стените трябва да съответства на листа, от който е създадена тръбата. Този параметър силно влияе върху теглото, така че теглото на тръбата 160х160х6 е 28,29 кг / ст. м, но с увеличение с дебелина само 1 мм, тази цифра се увеличава вече до 32,31 кг / ха. м.

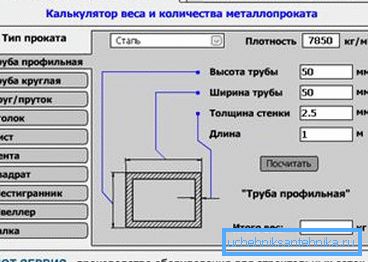

Обърнете внимание! По-точно, теглото на тръбопровода може да се определи, като се използват специални онлайн калкулатори. Така че можете да вземете предвид не само геометрията на участъка, но и материала, от който е направена тръбата.

Особено внимание се отделя на радиусите на кривината. Стандартът гласи, че радиусът на кривината не трябва да надвишава два пъти дебелината на метала.

Разбира се, има известна толерантност по този въпрос, диапазонът на допустимите стойности на радиуса на кривините зависи от дебелината на стената:

• при дебелина, по-малка от 6,0 мм, радиусът на кривината трябва да бъде в диапазона от 1,6 до 2,4 пъти дебелината на метала;
• при дебелина 6.0 - 10.0 mm, радиусът не трябва да надвишава 2.0 - 3.0 от дебелината на стената;
• ако дебелината надвишава 10 mm, тогава стойността на радиуса може да бъде в диапазона 2.4-3.6 от дебелината на метала.

Що се отнася до височината на участъка, ако то не надвишава 100 mm, толерансът е ± 0,8%. Ако профилът е с размер по-голям от 100 mm, грешката не трябва да надвишава ± 1% (минималната стойност е ± 0,5 mm).

Технологични изисквания

В допълнение към точното съответствие с геометричните размери профилът на тръбопровода трябва да отговаря на няколко други критерия. Необходимо е да се проверят такива параметри като качеството на рязането, местоположението на положението на заваряване и неговата якост.

Обърнете внимание! Що се отнася до качеството на рязането, това означава, че има бръчки. За клиента не е нужно да ги почистват със собствените си ръце, те са отстранени във фабриката.

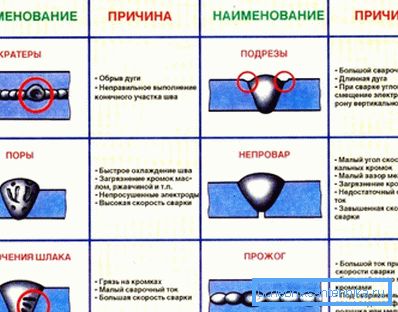

Особено внимателно контролиран шев шев, защото на теория това е най-опасното място в тръбопровода. В случай на повреда, несъответствие със заваръчната технология, тръбата може просто да се спука под товар.

За да се избегне това, е необходимо да се спазват следните правила:

• Заварката трябва да бъде разположена на разстояние от ръба на тръбопровода. Минималното разстояние е равно на 4 пъти дебелината на метала;
• е позволено да има дефект (тоест, място, където ръбовете на шева не се сближават). Само 1 м дължина е разрешена до 50 мм пукнатина, но максималната дължина на един такъв участък е ограничена до 20 мм;

• Якостта на опън на шева трябва да бъде 95% от якостта на метала, от който е направена тръбата. Цената на грешката може да е твърде висока;
• за да се гарантира, че заваряването не пречи на инсталацията, то премахва решетката (само отвън). Ако дебелината на стената не надвишава 4 мм, тогава шевът не трябва да се издига над метала с повече от 0,5 мм, с дебелина повече от 4 мм, допустимата височина се увеличава до 1,0 мм.

Също така в етапа на приемане се извършва чисто визуална проверка на металната повърхност. Не е желателно металът да има дълбоки серифи, дебел слой мащаб или ръжда. Тези явления са разрешени, но те не трябва да влияят върху дебелината по време на почистването на тръбопровода. По-подробна инструкция за контрол на качеството е в самата норма.

Избор на материал за профилни тръби

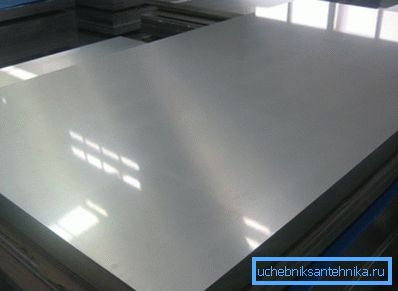

Изходният материал за квадратна тръба е ламарина, това е основното изискване на GOST 30245-2003.

Що се отнася до материала, изборът е между различните марки стомани, които най-често се използват:

• строителна стомана;
• нисколегирани стомани;
• въглерод;
• общо предназначение.

Основният критерий за избора на материала са условията на работа на тръбата.

Примери за използване на квадратна тръба

Благодарение на профилите с висока якост на профилите се формира достоен конкурс за обичайните канали и I-лъчи. Това се улеснява от ниското тегло на такъв тръбопровод, така че теглото на профилната тръба 160x160x5 е 23,83 kg / bg. м.

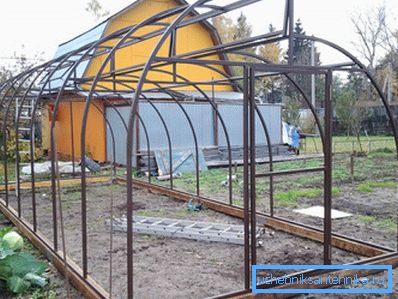

По-често профилното валцуване се използва като рамка за леки конструкции, например хангари, оранжерии, подложки за добитък и т.н. Малък размер може успешно да се използва за изграждането на елегантни и издръжливи балдахини, сенници, огради в селските райони.

По-големите размери се използват широко в CBC. Например, квадратна тръба с голямо напречно сечение може да действа като фиксиран кофраж. Поради това се спести време за изграждане на конвенционални дървени кофражи и се увеличава здравината на конструкцията.

Обобщение

Профильные трубы – довольно популярный строительный материал. Благодаря высоким прочностным показателям они могут эффективно использоваться не только в частном строительстве, но и в ПГС (см.также статью "Пруба ПЭ – особенности материала и различные варианты монтажа").

Информацията в статията ще помогне да се направи цялостно впечатление на квадратните тръби и да се определи диапазонът на размерите.

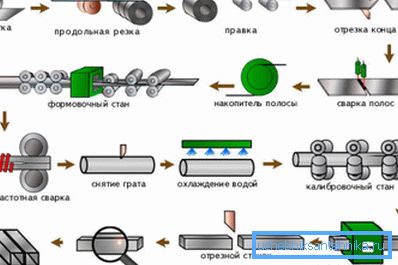

Видеото в тази статия показва основните етапи от производството на квадратни тръбопроводи.
