Что это за сталь - 09г2с? Каков ее состав? Что представляет собой и по каким стандартам производится труба из этой стали - скажем, труба 219-8 09г2с? Какова технология изготовления этих изделий? Давайте попробуем найти ответы.

Стомана 09g2s

Так называется низколегированная конструкционная сталь, предназначенная для сварных металлоконструкций. Диапазон ее рабочих температур - от -70 до +425С, что позволяет использовать материал, среди прочего, в самых суровых климатических зонах, а также для транспортировки высокотемпературных газов и жидкостей.

Пълният химичен състав е както следва:

Любопитно е, че в системата от наименования, приети в Руската федерация, наименованието на стоманената стомана показва количеството на въглерода от 0,09%, а не от максимално допустимото 0,12. Останалите символи означават манган (до 2%) и силиций (по-малко от 1%).

Какво друго можете да кажете за тази марка:

• Тя е по-силна от повечето стомани, чиято цена е около същото ниво (около 25 000 рубли на тон).
• Висок вискозитет, свързан с малко количество въглерод, се запазва дори и при тежки студове.
• Что особенно полезно - при сварке не происходит закалки или перегрева, което влияе върху свойствата на пластмасата. (Виж също член Заваряване на бута: Характеристики.)

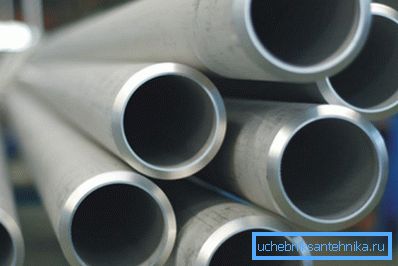

тръби

Кои тръби, изработени от стомана 09g2s, могат да бъдат намерени в продажба? Тъй като се занимаваме с изключително силен метал, логично е да приемем, че това качество ще бъде в търсенето. И всъщност: стоманата се нуждае предимно от производството на безшевни тръби.

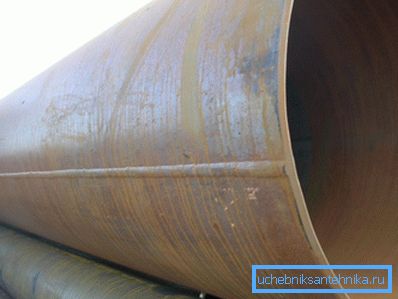

Причините са съвсем разбираеми: надлъжният електрозаварен шев винаги ще бъде слаба точка на тръбопровода. И където се нуждаете от специална устойчивост на хидравлично налягане, те се опитват да се отърват от него.

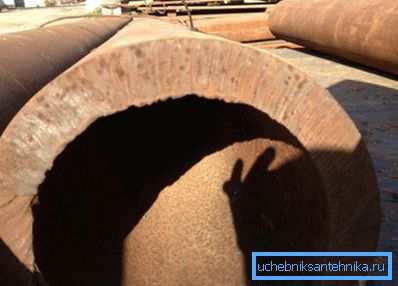

Для чего используются бесшовные трубы? Понятно, что для монтажа домашнего водопровода своими руками их прочность несколько избыточна: приоритетная область применения - трубопроводы высокого давления самого разного назначения. Так, труба 168х14 ст 09г2с при толщине стенок 14 миллиметров рассчитана на рабочее давление свыше 11 МПа (100 атмосфер).

Производствена технология

Современная промышленность производит бесшовные стальные трубы двумя основными способами - горячей и холодной деформацией. Что это означает в практическом плане? Кратко опишем основные этапы производства.

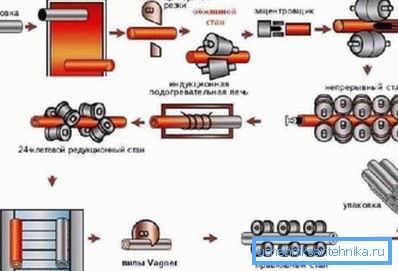

Гореща деформация

1. Сплошная цилиндрическая заготовка ("штанга") помещается в печь, где разогревается до температуры, при которой сталь делается пластичной.
2. На прошивном стане труба превращается в полый цилиндр - гильзу.
3. В ръкава се вкарва дорник, покрит с топлинно устойчиви смазващи вещества, образувайки вътрешния си диаметър.
4. След повторното нагряване втулката се валцува върху дорник, като постепенно намалява диаметърните си ролки.
5. Калибрираната и охладена предварителна форма след екстракцията на дорника се нарязва на дължини с необходимата дължина, преминава контрол на качеството и се изпраща в склад за готови стоки.

Студена деформация

Ключевое отличие этой технологии - в том, что после прошивного стана гильза охлаждается и проходит деформацию с температурой существенно ниже точки рекристаллизации стали.

Важно: след ролките, детайлът се темперира (загряване, последвано от бавно охлаждане). Това премахва вътрешните напрежения, натрупани по време на деформацията, което влияе положително върху еластичността и крайната здравина на продуктите.

Профилирование

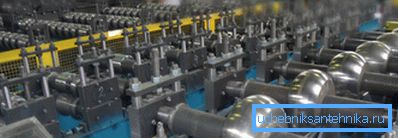

Бесшовная профильная труба - квадратная или круглая - получается из все той же круглой заготовки опять-таки деформацией в вальцах с предварительным разогревом или последующей термообработкой.

асортимент

Какие размеры труб можно встретить в продаже? Таблица сортамента горячекатаных труб содержится в ГОСТ 8732-78, холоднодеформированных - в ГОСТ 9734-75. Для профильных изделий действуют свои стандарты: сортамент квадратных можно найти в ГОСТ 8639-82, прямоугольных - в ГОСТ 8645-68.

горещ

Съгласно GOST 8732-78 се предоставя следният диапазон от размери:

• Диаметр - от 20 до 530 мм.

Забележка: в съгласие с клиента могат да се произвеждат продукти с диаметър 550 mm.

• Толщина стенок - от 2,5 до 75 мм.

В допълнение към списъка със стандартни размери стандартите съдържат указания за производителите относно максималните допуски:

студено формовани

Според GOST 8734-75 студеновалцуваните тръби имат малко по-различен диапазон от стандартни размери.

• Минимальный наружный диаметр - 5 мм, максимальный - 250.
• Толщина стенок - от 0,3 до 24 мм.

Съществуващи отклонения:

• За външен диаметър до 10 mm е допустим толеранс не повече от 0,15 mm.
• Для 10-30 - 0,30 мм.
• Для 30-50 - 0,4 мм.
• При напречно сечение, по-голямо от 50 mm, отклонението не трябва да надвишава 0,8% от номиналната стойност.

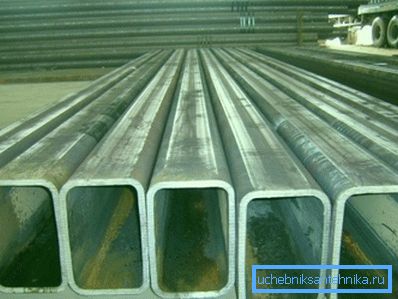

правоъгълен

Размеры варьируются от 15х10 до 180х150; кроме того, стандартом предусмотрены специальные размеры - вплоть до 230х100. Толщина стенок - от 1 до 12 (у изделий специальных размеров - до 20) мм.

квадрат

Здесь минимальный размер - 10 мм при миллиметровой стенке. Максимальный - 180 при стенке толщиной 14 мм.

Заключение

Надяваме се, че успяхме да задоволим любопитството на читателя в областта на запознаване с доста екзотичните типове тръбопроводи. Както винаги, видеоклипът в тази статия ще ви предостави допълнителна информация. Успех!
