Топлоизолация на тръби: спестяване на антифриз и

Топлоизолацията на тръбопроводите за отоплителни мрежи, както и за водоснабдителни и канализационни системи е практически задължителна. Това се дължи на факта, че при преминаване през тръби тяхното съдържание може да бъде изложено на ниски температури (има риск от замръзване) или да загуби топлинна енергия.

За да се избегне това, експертите прилагат различни методи, най-популярните от които ще бъдат обсъдени в нашата статия.

Основи на изолацията

Необходимост от изпълнение на работа

Всички мерки за изолация на тръбопроводите се извършват с една специфична цел - да се намали влиянието на външни фактори върху съдържанието на тръбите.

Въпреки това, в зависимост от ситуацията, нюансите могат да се различават:

• Ако става дума за отопление и топла вода, тогава е необходимо да се намалят загубите на енергия при транспортиране на охлаждащата течност, Докато горещата вода преминава през тръбопровода от котелното към къщата (особено през зимата), тя ще има време да се охлади с около 10-15⁰В. Съответно финансовите загуби също ще бъдат значителни.

• Освен това топлоизолацията на тръбите за топла вода в жилищни и промишлени сгради също е важна, Той е монтиран, за да предпази хората от изгаряния в контакт с нагрети стени на комуникационните контури.
• При студена вода и канализационна система имаме малко по-различен проблем, Когато температурата на атмосферния въздух намалява, рискът от замръзване на течността в тръбите се увеличава, което в ранните етапи води до отслабване на главата и след това до пълно блокиране.
• Когато се опитвате да използвате системата, в която е образуван лед, може да настъпи разкъсване на тръбата с всички последици (в буквален и фигуративен смисъл).

Всъщност тези методи се използват за решаване на тези три проблема.

Подходи за решаване на проблема

Защитете тръбопроводи от температурни промени и външни влияния по няколко начина:

• На първо място, канализационните тръбопроводи (фекални и буферни канали), както и водоснабдяването могат да бъдат оборудвани с активни системи за отопление. Такива системи са нагревателни кабели, които или са свързани към тръбата, или са вградени в лумена и са свързани към електрическата мрежа.

Обърнете внимание! При постоянна употреба инструкцията препоръчва използването на саморегулиращи се проводници, които не се прегряват и не изгарят, защото автоматично се изключват при прекомерно нагряване.

• На второ място, е възможно да се поставят тръби по такъв начин, че да са в минимален контакт с ниски температури. Обикновено за това всички комуникации са погребани в земята под нивото на замръзване.

• Също така към тази група методи е полагането на тръбопроводи в подземни затворени тави: системата е в относително изолирана въздушна камера, въздухът, в който се охлажда много по-бавно.
• Въпреки това, възможността да се "скрие" тръбата под земята не винаги е налице. Ето защо преобладаващата част от случаите използват топлоизолационен контур, изработен от порести материали. Тази схема служи като буферна зона, предотвратяваща загубата на топлина от гореща течност и предпазваща студената вода и оттичането от замръзване.

Това е тази техника, която ще отделим подробния ни преглед.

Нормативно уреждане

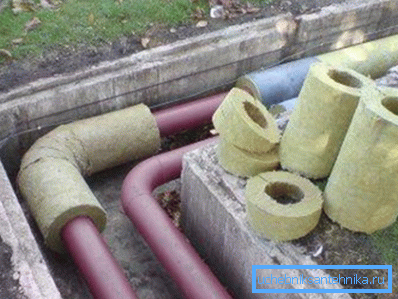

Основният документ, регулиращ използваните материали и методи за топлоизолация на различни комуникации, е SNiP 2.04.14-88. Този стандарт съдържа информация за изолационната технология, както и основните изисквания, които се предлагат на защитните вериги.

Ако анализирате основните разпоредби на този документ, тогава SNiP за топлоизолация на оборудване и тръбопроводи съдържа такива препоръки:

• Затоплянето трябва да бъде задължителен компонент на всяка система, независимо от температурата на охлаждащата течност.
• За оборудването на топлоизолационния слой може да се използва както готов (по-долу ще разберем за характеристиките на системите "тръба в тръба"), както и сглобяеми конструкции.
• При подреждане на изолацията е необходимо да се осигури защита на металните части от корозия, тъй като в този случай ръждата се разпространява много по-бързо.

• Оптималният е многопластовият дизайн на веригата, който включва самият нагревател, фиксиран с помощта на скрепителни елементи, бариера срещу пара и защитен слой от метал, плътен полимер или нетъкан текстил. В редица случаи се планира също така да се инсталира подсилен контур, чиято основна задача е да предпазва порьозните материали от прегъване и да предотвратява деформацията на самата тръба.

Също така документът дава формулите, с които се изчислява дебелината на всеки слой. Данните за минималната допустима мощност (според SNiP) на топлоизолационната схема, събрани в таблицата по-долу:

Трябва да се отбележи, че основната част от изискванията, посочени в стандарта, се отнася до подреждането на големи топлопреносни мрежи, както и до основните водопроводи и канализационни тръби. Но дори и ако изграждате система за водоснабдяване или канализационна система, си струва да се запознаете с този документ и, ако е възможно, да използвате предоставените в него данни за проектиране и монтаж.

Преглед на материалите

Полимерни материали

Говорейки за материалите, които се използват за намаляване на топлинните загуби, на първо място, ние обикновено си спомняме разпенени полимери. Това е съвсем разумно, тъй като асортиментът от такива продукти е много широк и следователно да изберем най-подходящото за нашето положение разнообразие, няма да има труд.

Внимание заслужават на първо място такива състави:

• Полиетиленова пяна. Тази изолация се характеризира с висока порьозност, ниска плътност и относително ниска механична якост. Обикновено полиетиленовата тръбна изолация се произвежда под формата на удължени цилиндри с рязане, което позволява бърза инсталация дори и без специални умения. Недостатъците на изолацията на ЛПС обикновено са бързото износване поради механични повреди и ниска термична стабилност.

Обърнете внимание! За да се улесни монтажа на корпусите и да се предотврати изваждането на материала, си струва да изберете модели, чийто диаметър съответства на диаметъра на тръбата.

• Стиропор. Тя има ниска еластичност и значителна здравина, поради което се произвежда под формата на "черупка" от няколко сегмента. За да свържете части между тях на ръбовете си, направете брави с шипове и жлебове, което ви позволява да се освободите от крепежни елементи и да се отървете от "мостовете на студа". Тя е по-скъпа от полиетиленовата пяна, но също така обслужва многократно по-дълго.
• Полиуретанова пяна. Обикновено се използва за производство на предварително инсталирана топлоизолация, но може да се използва и в ежедневието. Предлага се под формата на "черупка" от два или четири сегмента, както и под формата на топлоизолационна пяна. Пръскането на полиуретан прави възможно да се осигури ефективна изолация на комуникациите на най-сложната форма, докато получената обвивка е непропусклива.

Съвет! За полиуретанова пяна след полимеризация не се унищожава под въздействието на ултравиолетовите лъчи, тя се покрива с боя или нетъкан текстил. При избора на материал е много важно да се гарантира, че той има достатъчна пропускливост на парите.

Влакнести материали

Не менее (а в ряде случаев - и более) популярными, чем полимерные утеплители, являются изоляционные материалы на основе минеральной ваты и ее производных.

Те се характеризират с такива предимства:

• Малък коефициент на топлопроводимост, който се осигурява от уникална вътрешна структура, образувана от множество влакна.
• Значителна устойчивост на външни фактори, а именно на отопление, киселини, алкали, масло и др.

Обърнете внимание! Допълнителен плюс е, че минералната вата не е повредена от гризачи.

• Възможност за поддържане на форма без инсталиране на допълнителна рамка.
• Разумна цена.

В същото време трябва да се отбележи, че при инсталирането на такива топлоизолационни схеми е целесъобразно да се гарантира, че материалът не се свива и надеждно предпазва от намокряне, тъй като тези ефекти могат значително да намалят ефективността на работата му.

Както изолационните облицовки от минерална вата, така и от полимерна изолация често се доставят с метализирано покритие от алуминиево или стоманено фолио с различна дебелина. Това покритие действа като топлинен щит, отразяващ инфрачервеното лъчение и намалявайки разсейването на топлината в атмосферата.

Строителство с висока плътност

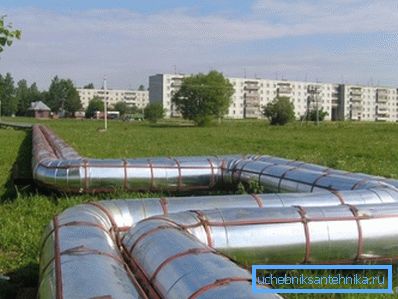

И накрая, отделна група се състои от предварително изолирани тръби за топлоенергийни мрежи (системата "тръба в тръба"). Те се доставят с вече инсталиран термоспестяващ корпус и задачата на капитана е само да свърже всички части в една система.

Основните компоненти на изграждането на такива тръбопроводи са:

• Основа - металлическая или полимерная труба. Выступает в качестве несущего элемента для всей системы, может быть изготовлена как по бесшовной технологии, так и методом сваривания.
• Топлоизолационен слой, който най-често се изработва от пенополиуретан (PPU). По правило се прилага върху тръбата чрез технология за пълнене чрез запълване на специален кофраж с разтопена маса.
• Защитно покритие. Изработен е от полиетилен (полиуретанова пяна PE) или поцинкована стомана (PPU OC). Първата версия е предназначена за полагане на дебелината на почвата, използвайки неканална технология, а втората - за поставяне на открито.
• В допълнение, в дебелината на пяната полиуретанова изолация често се поставят дистанционни управляеми проводници - медни проводници, които ви позволяват да определите състоянието на цялата тръба и ясно да локализирате областите, където е възникнала целостта на изолацията или носещата конструкция.

Тръбите се доставят от фабриката в напълно сглобено състояние и се заваряват. Топлоизолационните схеми се комбинират или с помощта на специални термосвиваеми маншети, или чрез поставяне на съединители от минерална вата с фолиен слой.

Съвети за самоинсталация

Сложността на процеса на подреждане на топлоизолацията зависи до голяма степен от мащаба на работата. Ако в частна къща можете да се справите буквално след няколко часа, тогава по време на полагане на магистралата ще трябва да работите упорито.

По-долу даваме указания, в които ще се опитаме да вземем под внимание всички ключови моменти.

Нека да започнем с технологията на изолация на тръбите, които са разположени отвън.

Подземната част се обслужва, както следва:

• На дъното на канала се намират канализационни шахти, изработени от бетон с висока водоустойчивост.
• В таблата лежахме тръби и внимателно залепвахме ставите.
• От върха се поставят топлоизолационни обвивки и след това опаковаме продуктите с парна пропусклива фибростъкло. За фиксиране използваме специални полимерни скоби.
• Затворете таблата с капак, след което я покрийте със земята, извадена от изкопа. Желателно е да се постави смес от глина-пясък в междината между стените на таблата и ръба на изкопа с последваща консолидация.
• Ако таблата не се използва, тръбите се полагат върху слой от уплътнена почва с пясък и чакъл.

Малко различно е гладенето на изолацията на външния тръбопровод:

• Първо, почистваме всички части от ръждата, като го отстраняваме с метална четка.
• След това обработваме тръбите с антикорозионен състав.
• На следващия етап или монтираме полимерната "обвивка", или обвиваме всяка тръба с изолация от рулонна минерална вата.

Обърнете внимание! Възможно е също така да се нанесе слой от полиуретанова пяна или няколко слоя керамична топлоизолационна боя. В случай на боядисване е възможно да се спести антикорозионна обработка.

• По същия начин, както в предходния случай, оборудваме защитния слой, само тук можем да използваме фолио с полимерна армировка.
• За да фиксираме цялата конструкция, използваме стоманени или пластмасови скоби.

Вътрешните тръбопроводи са най-лесни за изолация: поставяме върху тях съответните кутии от полиетиленова пяна и ги фиксираме с лента от фолио или пластмасови закопчалки.

заключение

Тепловая изоляция оборудования и трубопроводов должны выполняться по стандартной схеме с применением соответствующих материалов. Только в этом случае горячая вода будет оставаться горячей на всем пути от котельной до дома, а холодная - не будет замерзать даже в сильные холода. Более подробно вопросы утепления коммуникаций рассмотрены на видео в этой статье.
