Свързване на водопроводи: методи за различни материали

Как да направите връзка с водните тръби със собствените си ръце? В тази статия ще анализираме решенията за най-популярните материали, като обръщаме внимание на техните ключови проблеми, предимства и недостатъци.

Така че, нека да започнем.

Списък на материалите

Първо, нека си припомним кои видове тръби се използват при изграждането на водопроводни мрежи.

• Черна стомана. Напоследък тя е загубила предишната си популярност поради разпространението на полимерни материали, но все пак не се отказва от своите позиции поради високата си механична якост.

Стоит уточнить: в сетях централизованного водоснабжения штатное давление составляет 3 - 6 кгс/см2. Однако в ряде случаев (резкое открытие запорной арматуры или ее неисправность во время испытаний теплотрассы на плотность) возможно кратковременное превышение этого значения - вплоть до 12 - 20 кгс/см2.

• Стоманена галванизирана тръба. Сравнява благоприятно с черна стомана с устойчивост на корозия.
• Гофрирана неръждаема стомана.
• Мед.

• metalloplastik - трехслойная конструкция из сшитого полиэтилена и алюминия, обеспечивающего механическую прочность.
• Полипропилен (без армировка, подсилен с влакна, подсилен с алуминиево фолио).
• Полиетилен, използван изключително за захранване със студена вода поради ограничената топлоустойчивост.

Как да свързваме водопроводните тръби във всеки конкретен случай?

Черна стомана

Сварка

Основной метод соединения стальных труб - сварка, электродуговая или газовая.

• Arc заваряване - это наплавление материала электрода, расплавленного электрической дугой, с изоляцией шва расплавом шлака - оболочки электрода. Большие токи (200 и более ампер) обеспечиваются сварочным трансформатором.
• Газова заварка предполага използването на пламъка на горелката за топене на краищата на пламъка, към които се подава смес от кислород и ацетилен. Материалът на заваръчния шев е заваръчната тел, разтопена в същия пламък.

нишка

Резьбовое соединение, в отличие от сварного, предусматривает возможность разборки. нишка на краях труб нарезаются вручную, на токарно-винторезном станке или просто привариваются.

За запечатване на нишките може да се използва следното:

• FUM лента. Това е донякъде неудобно, тъй като дава теч с минимален ход на връщането на конеца.

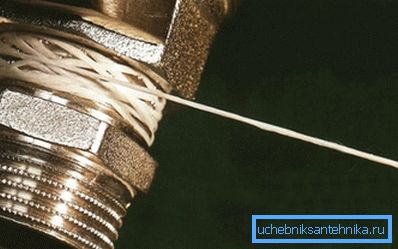

• Нить - герметик для соединения водопроводных труб лишена этого недостатка; однако цена в 150-200 рублей за 30 метров нити понравится не каждому.

• Водопроводното спално бельо е евтино, но не е прекалено трайно: изгнива се със студена вода и се изгаря върху гореща вода.

Въпреки това: импрегнирането с боя, ленено масло или силиконов уплътнител елиминира този проблем, правейки навиването на ленени въжета изключително трайно.

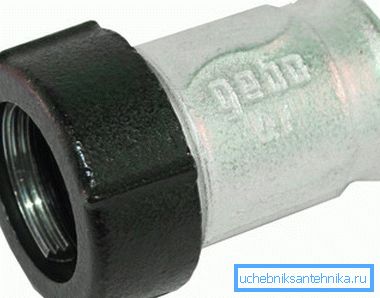

Фитинги за бързо освобождаване

Монтажът за стоманена тръба е проста конструкция с съединителна гайка, пръстена с раздалечител и гумено или силиконово пръстенно уплътнение. При затягане на гайката тръбата се затяга здраво от О-пръстена.

Цената на бързо фиксиране на фитинги започва от около 150 рубли; нейната инсталация изисква дълбоко почистване на повърхността на тръбата срещу ръжда и боя.

Поцинковани

Способы ее соединения - те же, что для черной стали, за вычетом сварки. Нагрев электрической дугой или горелкой приводит к выгоранию цинкового покрытия и ускоренной коррозии трубопровода на месте шва, тем самым лишая оцинковку ее основного преимущества - коррозионной стойкости.

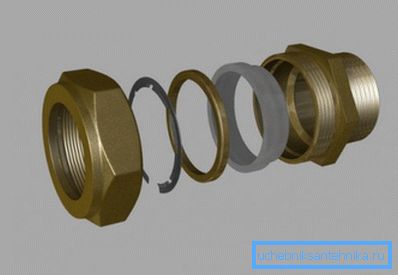

Гофрирана неръждаема стомана

В този случай се използват компресионни фитинги със силиконови уплътняващи пръстени за свързване на компонентите на тръбопровода. Благодарение на нагъването, приставката е изключително издръжлива: почти е невъзможно да издърпате тръбата от фитинга, без да изключвате гайката.

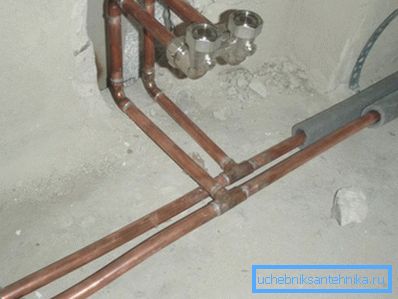

мед

Медната тръба е свързана по два начина.

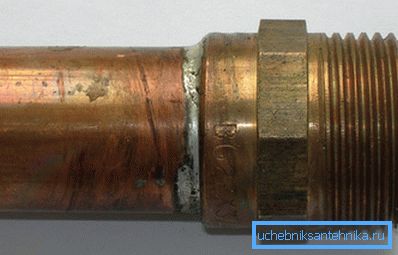

запояване

1. Краят на един от съединените елементи се разширява.
2. Камбаната и края на втората част се почистват от оксиди.
3. След загряване в пламък на фенер в звънец се вкарва пръчката на спойка. Благодарение на капилярния ефект, той бързо запълва кухината между свързаните елементи.

Компресиращо приспособление

Заедно с запояване, при монтажа на медна водопроводна тръба могат да се използват два вида фитинги за сгъстяване със собствените си ръце.

1. За ненарушена тръба се използва аналогова фиксираща фитинга за стоманена тръба. Уплътнението е снабдено с гумен пръстен.

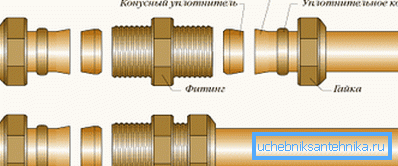

1. Меката темперирана мед се разширява и се огъва с конусна гайка на заострен пръстен.

metalloplastik

Металопластичните водопроводни тръби и съединители за тях могат да бъдат монтирани по два начина.

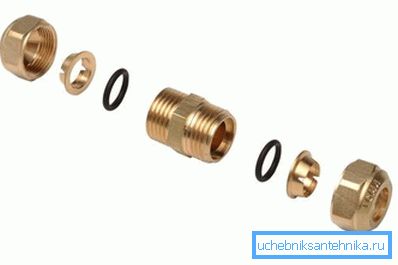

Компресионни фитинги

Калибрираната тръба със скосената повърхност е плътно прикрепена към фитинга на монтажа върху двойка гумени уплътнителни пръстени. След това, към пръстена се подават последователно пръстен с пръстеновидна част и конусна гайка с конична вътрешна секция. Завинтете резбата, докато гайката през разделения пръстен притиска тръбата към фитинга.

Този тип връзка се счита за по-малко надеждна, тъй като няколко цикъла на отопление и охлаждане често дават теч.

На практике причина неисправностей всегда одна и та же - грубое нарушение технологии монтажа.

• За рязане вместо режещ нож се използва обикновената хамала за метал.
• В края на тръбата вътрешната фаска не се отстранява.
• Тръбата не е калибрирана, запазвайки овалната част, получена при навиване в гнездото.

В результате кольцевые уплотнители при сборке вырываются из гнезд и смещаются к упорной фторопластовой прокладке фитинга. Герметичность обеспечивается прижимом к штуцеру эластичного полиэтилена, который после нескольких циклов нагрева и охлаждения частично  выдавливается из места наибольшего сжатия. Вследствие этого требуется несколько подтяжек соединения - до тех пор, пока к фитингу не будет прижат алюминиевый сердечник.

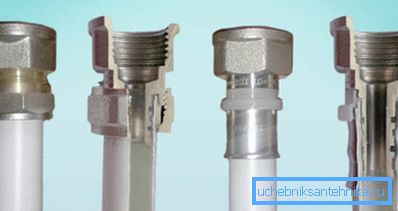

Прес-фитинги

Все отличие от предыдущей схемы - в том, что здесь труба обжимается на фитинге гильзой из нержавеющей стали с помощью специальных клещей.

Притиснатите стави практически не текат, защото:

• Углубления под кольцевые уплотнители сделаны более глубокими; как следствие - их куда труднее вырвать при сборке.
• Използвайки скъпи (около 5000 рубли) кърлежи, инсталаторът не спестява пари за други инструменти. По-специално, тръбата не е отрязана с шкурка, но с нож за миене; Замазването и калибрирането на тръбопроводните специалисти също обикновено не се пренебрегват.

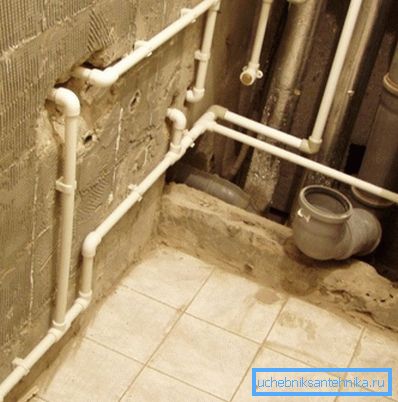

Полипропилен

При полипропиленовите водопроводни тръби се използват и два метода за свързване.

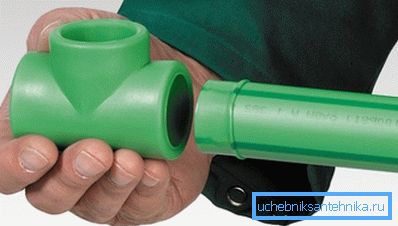

Сварка

Как да свържете пластмасови тръби с нискотемпературно заваряване?

Ето списъка с необходимите инструменти.

Самата технология е както следва:

1. Пяната е снабдена с дюза с подходящ размер и се загрява до работна температура.
2. Тръбата се нарязва на размера с нож за миене.
3. Калибраторът отстранява външната фаска от тръбата.
4. Алуминиевото фолио (в случай на тръба, подсилена от него) се отстранява от заваръчното поле. Това може да причини стратификация на материала и снижаване на налягането в ставата.
5. Тръбата и фитингите се комбинират с дюзата за няколко секунди, а след топене те се свързват чрез гладко въртеливо движение. След кратко излагане замразената пластмаса практически не се добива до силата на монолитния участък на тръбопровода.

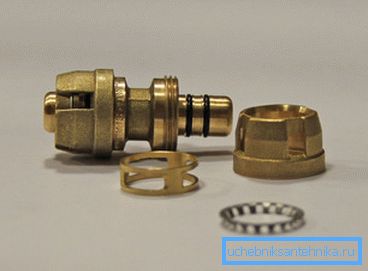

Пуш-фитинги

С их помощью можно выполнить соединение пластиковых водопроводных труб без сварки. Пуш-фитинг - это несложная конструкция с кольцевым уплотнителем и стопорным нержавеющим колечком с лапками, предотвращающими обратный ход трубы; окончательная фиксация обеспечивается накидной гайкой с конической внутренней поверхностью.

Как да свържете пластмасовите водопроводни тръби с натискане?

1. Тръбата се вкарва с усилие в монтажа с отслабена гайка.
2. Гайката се затяга ръчно, докато спре.

Полезно: при продажба, макар и рядко, можете да намерите прилепващи фитинги за метални пластмаси.

полиетилен

И тук два метода на свързване са популярни.

Сварка

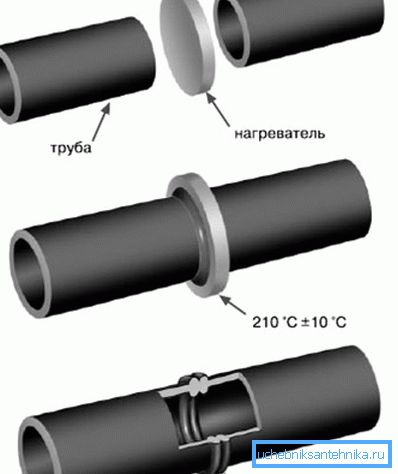

Как да свържете полиетиленови водопроводни тръби с лицева заварка?

1. Съседните елементи изпъкват, центрират се и се притискат към огледалото за запояване, докато се стопи.
2. След това краищата се притискат една към друга и се държат, докато полиетиленът се втвърди.
3. Гърбът (изпъкналата част от шева извън тръбата) се почиства.

Заваръчното заваряване се използва при свързване на тръби с дебелина на стената 4 mm или повече. При голям диаметър е необходимо използването на механични или хидравлични устройства.

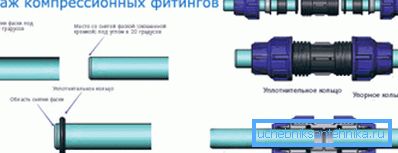

Компресионни фитинги

При свързване на тръби с малки размери се използват пластмасови фитинги с гумени или полиетиленови уплътнения.

Как да свържете пластмасови тръби за водопровод самостоятелно с тяхна помощ?

1. На тръбата съединителната гайка, два тласкащи пръстена и пръстеновидното уплътнение се задвижват последователно.
2. След това фитинга се поставя на края.
3. Уплътнителят се премества по такъв начин, че да навлезе в междината между фитинга и тръбата, след което той се натиска от спирачните пръстени и се затяга с гайка. Инструментът не се прилага, гайката се усуква стриктно на ръка.

Заключение

Надяваме се, че нашият експресен преглед ще помогне на читателя при избора на оптимални решения за собствените си проекти. По-подробна информация за методите за свързване на тръби ще позволи видео в тази статия.

Успех!
