Свързване на металопластични тръби: 3 начина за създаване на

За изграждането на водопроводна и отоплителна система в по-голямата част от случаите се използват различни полимерни тръби. В зависимост от вида пластмаса, за свързването им се използват фитинги от този или онзи дизайн. Нека да разгледаме по-подробно как да свържете металопластични тръби със собствените си ръце.

Предимства на водопроводните системи

Не толкова отдавна, всички системи за водоснабдяване бяха направени от метални тръби.

Сега обаче този материал е заменен от метална пластмаса, която има много предимства:

• проста инсталация;
• устойчивост на въздействието на различни химикали;
• екологичната съвместимост на производствения процес;
• способност да издържа на високо вътрешно налягане;
• Гъвкавост, така че могат да се използват по-малко съединители;
• без корозия и отлагане върху вътрешната повърхност на частите;
• дълъг експлоатационен живот;
• ниска цена.

Но има някои недостатъци:

• висок коефициент на разширение от топлина;
• металната пластмаса се разрушава под въздействието на ултравиолетовите лъчи.

Избор на метода на присъединяване

Свързването на тръби от метална пластмаса, както и други разновидности от полимерни части, се извършва с помощта на фитинги. В зависимост от вида на сорта, който сте закупили, зависи начинът на сглобяване.

Нека разгледаме всеки един от тях по-подробно.

Метод 1: Компресионни съединения

В този случай съединенията за металопластични тръби се произвеждат с помощта на месингови фитинги. Друго име за тях е колянната става.

Предимствата на този вид докинг е, че не е нужно да купувате допълнителни инструменти или оборудване за тази работа. Достатъчно са два гаечни ключове, с помощта на които се затягат орехите.

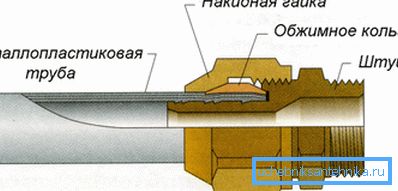

Монтажът се състои от три части:

• монтаж;
• разделен пръстен;
• накидной гайки.

Обърнете внимание! Съединенията на металопластични тръби с помощта на фитинги за сгъстяване се правят сгъваеми. Ако е необходимо, можете да демонтирате водната система и да я монтирате отново, като направите необходимите промени или допълнения.

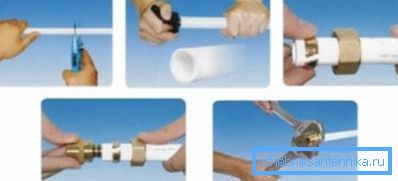

Инструкциите за инсталиране са изключително прости:

1. Част от необходимата дължина се отделя от металопластичната част. Заготовката трябва да е права на разстояние най-малко 10 сантиметра от рязането.
2. Рязането се извършва чрез специална ножица за компресия или метална халка. Във втория случай ръбът ще трябва да бъде почистван от бръчките. Не забравяйте, че рязането трябва да е строго под прав ъгъл, в противен случай ще бъде проблематично да се постигне здрава връзка.
3. След това поставете гайката на края (нишката трябва да е насочена към среза) и О-пръстена.
4. След това краят на частта се обработва със специален инструмент - сканиране:

• вътрешната страна се отстранява от страната на калибриране (разстояние около 1 мм);
• От другата страна на почистване се отстранява външната фаска.

1. Штуцер вставляется в металлопластиковую деталь, затем на него надевается уплотнитель и завинчивается гайка. Сначала работа производится вручную, потом - с помощью гаечного ключа. Не прикладывайте значительных усилий для закрепления, иначе можно повредить материал.

Метод 2: Връзки, използващи преси

Този вариант на докинг се използва за оборудване на системите за водоснабдяване и топъл под. Такива съединители за металопластични тръби се използват в случаите, когато тръбопроводът е заграден в бетонна стена или се крие под подова настилка на пода.

Връзката се оказва по-надеждна, но самата инсталация изисква определени умения от капитана, както и наличието на специален инструмент - акари от пресата.

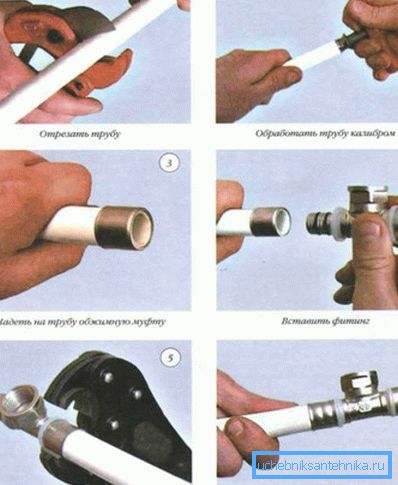

Работата се извършва в следната последователност:

1. Краят на правилно изрязаната тръба се обработва със сканиране: вътрешните и външните скоби се отстраняват.
2. Калибраторът проверява вътрешния диаметър на частта.
3. Преди да монтирате монтажа, уверете се, че е снабден с диелектрично уплътнение и О-пръстени.
4. Върху частта се поставя съединително приспособление и в него се поставя фитинга с уплътнения.
5. След това съединителят се навива на тръбата с помощта на притискаща скоба. Уверете се, че монтираните дюзи отговарят на диаметъра на частта, към която ще се монтира фитинга.

Обърнете внимание! Не се препоръчва повторно компресиране на металната втулка. Желателно е всичко да се е появило за първи път, в противен случай може да има течове, поради което ще трябва отново да съберете тази възлова точка.

Има разновидности на пресови фитинги с твърдо фиксиран съединител. В този случай дълбочината на монтажа на дросела се контролира посредством специално проектиран прозорец.

Метод 3. Докинг с използване на плъзгащи яки

Вторият и третият начин на свързване на металопластичните тръби са подобни, но в последния случай, в допълнение към акарите, се използва разширител, който увеличава вътрешния диаметър на използваната част преди поставянето на фитинга на приспособлението.

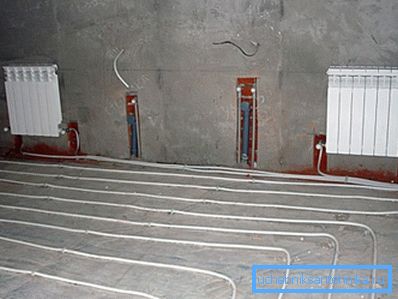

Връзката е еднокомпонентна, запечатана и много надеждна. Използва се за инсталиране на системи за подгряване на подове, за които се предполага, че се изливат с бетонов разтвор.

Работата се извършва по следния начин:

1. Тръбата се прекъсва, след което се поставя компресионен съединител.
2. Краят на металопластичната част се разширява с разширител, след което фитинга се вкарва там.
3. Съединителят се навива с преса.
4. Надеждна и трайна връзка е готова.

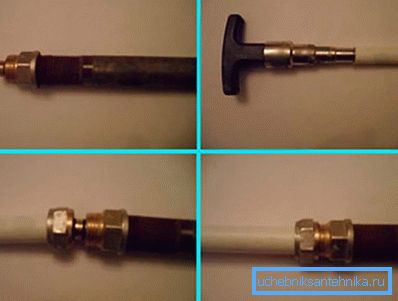

Свързване на полимерни тръби с метал

Понякога става необходимо да се свързват тръби от различни материали. Например, за да свържете местно водоснабдяване с централно метално водно тяло в многофамилна сграда. В този случай се изисква навиване и калибър.

Обърнете внимание! Не свързвайте пластмасовата тръба към металната тръба без резба. Необходимо е да се използват само специални части, проектирани за определен диаметър на тръбопровода.

Монтажът се извършва, както следва:

1. Върху нишката на металната част се навива нишка или специална запечатваща полимерна лента. Той е завинтен върху резбовата част на фитинга.
2. Компресионната гайка и О-пръстенът се изтласкват върху металопластичната част, след което скобите се отстраняват от ръбовете.
3. След това пластмасовият елемент се натиска върху фитинга, който се завинтва към металната част.
4. Гайката е захваната върху съединението, запечатвайки връзката.

Методи за огъване на тръби

В допълнение към връзката е важно да се спазва правилната технология за огъване на металопластните части.

Има четири различни начина:

1. ръчно, В този случай трябва да се обърне специално внимание, за да се гарантира, че дефектът не се образува в инфлексната точка, което ще доведе до запушване на тръбопровода.
2. С помощта на пролетта, Този инструмент се продава в строителни магазини. Пружината се вкарва навътре, след което се извършва огъване.
3. Използване на сешоар, Под влиянието на горещия въздух металната пластмаса е по-лесно огъната. Но трябва да работите внимателно с него, в противен случай съществува опасност топенето на материала.

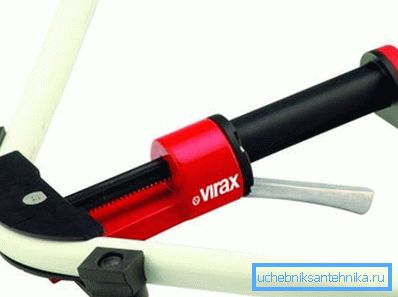

4. С помощта на специален скрап, Това е професионален инструмент, който ще помогне да се огъне детайл от всякакъв размер правилно и без много усилия.

заключение

Свързването на полимерни части помежду си, както и свързването на металопластични тръби с метални тръби е проста, но важна задача. Относно точността на действията зависи от стягането и трайността на работата на водоснабдяването. Повече подробности за това можете да намерите във видеоклипа в тази статия.
