Свързване на газовия котел към комина

Коминът в газовата отоплителна система се използва, както е известно, за отстраняване на горивните продукти от котела и е специална мина с инсталирана вътре в нея тръба. В тази статия ще анализираме как газовият котел е свързан с комина.

Към конструкцията на изходния канал, както и към реда на неговото свързване към газовото оборудване са представени редица изисквания, състоящи се от следното:

• Вертикалните секции на комина трябва да бъдат монтирани без наклон;
• В тръбопровода за комини не трябва да има никакво задържане или разширяване;
• за производството му е необходимо да се използват специални топлоустойчиви материали, които не позволяват образуването на пукнатини или механични повреди по стените на конструкцията;
• при проектирането на комина не може да има повече от 3 извивки на изходящия канал;
• когато е свързан към газов котел, е необходимо да се използват специални уплътнители, предназначени за работа при високи температури;
• Параметрите на изпускателния канал (височината на тръбата и нейния диаметър) трябва да съответстват на характеристиките на работещия котел, което е предпоставка за получаване на необходимата тяга.

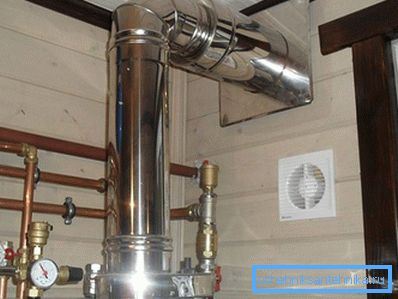

Устройство за изходящи канали

Компетентното свързване на газовия котел е възможно само след предварително запознаване с проектирането на типичните канали за отвеждане на димните газове. За да се организират такива канали, като правило се използва следният набор от сглобяеми части:

• адаптер със специален дизайн, чрез който котелът е свързан към комина;
• специален инспекционен люк, монтиран на дъното на тръбата и предназначен за проверка и периодично почистване на комина;
• скоби за фиксиране на конструкцията във вала или по стените.

Освен това, за организирането на монтажни работи, ще са ви необходими такива предварително сглобени и закрепващи елементи за тръбопроводи като завои, скоби и тръби.

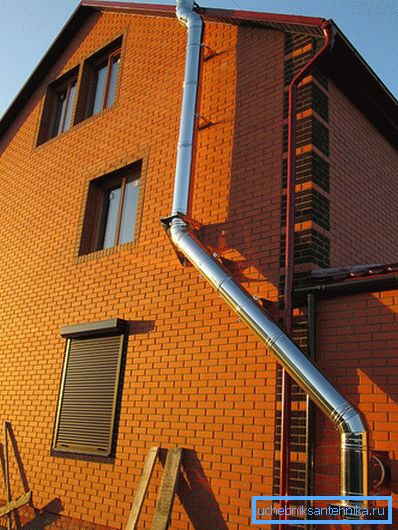

Видове комини и изисквания за тяхното инсталиране

Коминът, свързан с газовия котел, може да бъде поставен както в жилищната сграда, така и по външните й конструкции, което позволява да се класифицират всички известни структури от този клас като вътрешни и външни.

За всеки от тези типове са разработени стандартни спецификации, които трябва да се спазват дори при нестандартно изпълнение на вашия комин. Основните изисквания на тези стандарти са следните:

1. С всяка схема на свързване на комина, нейните хоризонтални участъци са разположени с лек наклон към котела (най-малко 3 градуса на изминат метър).
2. Свързването към този комин на други отоплителни уреди чрез метода за комбиниране на няколко тръби е неприемливо. Това може да доведе до претоварване на канала и проникване на горивни продукти в отопляемото помещение.
3. Препоръчително е да се пристъпи към монтажни работи само след внимателно проучване на всички въпроси относно съответствието на параметрите на комина с характеристиките на газовия котел.

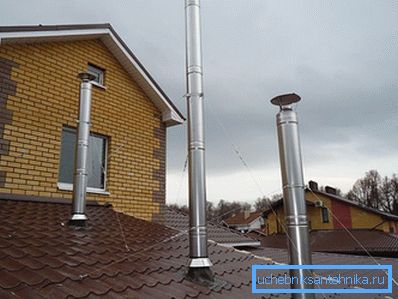

4. При извършване на изчисленията е необходимо да се изхожда от факта, че стандартната височина на комина по правило не надвишава 5 м. При конструкция с плосък покрив горната част на изходящия канал трябва да се издигне на най-малко 1,5 метра над покрива.
5. Височината на външния канал, отдалечена от покрива на известно разстояние, се определя, като правило, в зависимост от нивото на неговия ръб. В този случай коминната тръба, която се издига над билото с повече от 2 m, трябва допълнително да бъде фиксирана с помощта на кабелни стрии.

Редът на подреждане на външните и вътрешните структури има малки разлики, които ще разгледаме по-подробно в следните раздели (например стоманен комин).

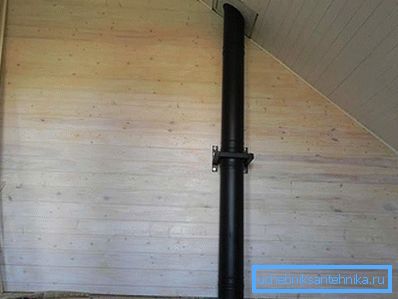

Монтиране на вътрешния тръбопровод за отработените газове

Монтажът на вътрешния комин започва с маркиране на пътя на уплътнението, при което се очертават местата на преминаване на димния канал в покрива и съществуващите подове. След това се приготвят проходните отвори за канала, които трябва да се поставят, размерите на които трябва да съответстват на размерите на канала за преминаване.

Само тогава е разрешено да се извърши инсталирането на цялата система за потупване, чийто ред може да бъде представен, както следва:

1. Първо, адаптерният адаптер е свързан към тръбната тръба, напускаща котела, което осигурява приспособяването на размерите на изхода с комина.
2. След това можете да отидете до монтажа на инспекцията люк с чай. В същото време, по стените на канала по цялата му дължина, скобите са фиксирани, закрепвайки корпуса на стоманения канал в коминния вал.
3. Тогава ще бъде възможно да се пристъпи към удължаване на конструкцията на тръбата до необходимите размери и ако в канала има завои, в нея са монтирани специални адаптери (колене).
4. При преминаването през подовете трябва да се монтира специална тръба, която да изолира комина от директен контакт с носещите конструкции.
5. На изхода на комина на покрива се закрепва стоманен галванизиран лист с предварително подготвен рязан метален канал, който след това се фиксира върху основата на покрива с помощта на специални крепежни елементи.

Обърнете внимание, че връзките на отделните връзки на канала задължително се укрепват със скоби, които след монтажа се затягат със специални болтове или смотани проводници. Освен това, когато инсталирате комина, е необходимо да изолирате уплътнителните секции, в които стените му са в контакт с запалими материали (за тази цел азбестовата материя е най-подходяща). За да се увеличи надеждността на топлоизолацията на особено важни места за изграждане, тръбата за канализацията е допълнително намазана с огнеупорен мастик, след което е положен нагревател по периметъра на отвора.

След завършване на инсталацията цялата сграда се проверява за течове, през които се полага нормален разтвор на сапун върху ставите на конструкцията, а самият котел се включва. В случай на образуване на сапунени мехурчета на контролирани места, уплътняването се повтаря.

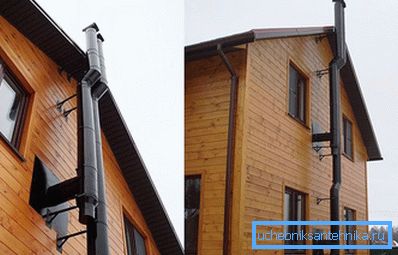

Външен комин

Преди полагане на външния канал, първо се прави оформлението на изхода на комина от жилищната сграда, след което се подготвя подходящ отвор. След това директно към дюзата на самия котел се свързва специален елемент за преминаване, чийто край се извежда навън. (Съвет относно необходимостта от цялостно уплътняване на преминаването на отклоняващия елемент през стената). След това ще може да фиксирате чашата с щепсел на външния терминал, чийто свободен кран ще бъде използван като ревизия.

Веднага след това ще бъде възможно да се продължи изграждането на канала, като се добавят нови връзки към него. Оформените фуги се укрепват от едни и същи скоби, след това се затягат с болтове или тел. Подобно на вътрешен комин, външната конструкция е прикрепена към стените на сградата със специални скоби, монтирани на всеки 2 метра.

След необходимата височина на комина е написан - в края на тръбата е инсталирана специална конусовиден връх, а след това можете да започнете затоплянето на цялата структура, която ще елиминира неговото замразяване през зимния сезон. От стена комини може да бъде отменено само ако тя се извършва от специален режим, обхващащ използването на специални топлоизолационни елементи, формиращи така наречените "сандвич - канал". След приключване на монтажните работи, изграждане на топлоустойчив боя покритие, което предпазва повърхността от корозия.

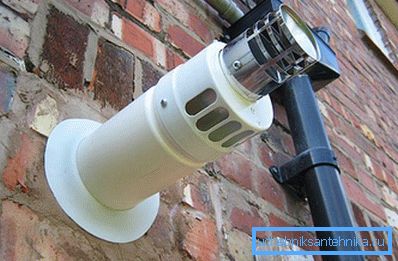

В заключение, ние отбелязваме, че всички горепосочени инсталационни операции са типични само за отоплителни котли в подовата версия (с изключение на парапета). Коминните канали за оборудване, монтирано на стена, като правило, се изпълняват чрез двуциклена схема.
