Стоманени правоъгълни тръби - техническа информация и

При споменаването на тръбопровода първото нещо, което трябва да дойде на ум, е кръгъл продукт, който се използва за полагане на вода, канализация и отопление. Но и тръбите са в търсенето, чиято форма се различава от окръжността, по-специално правоъгълна. За правилното избор на такава тръба не е неуместно да се запознаете с регулаторните изисквания и правилата за маркиране.

Обща информация

Квадратното и правоъгълното напречно сечение никога не се използва за водоснабдяване или отоплителна система. Предимствата на квадрата тръбопровод са очевидни, когато инсталирате, например, на рамката на една структура.

Когато правите цялата работа със собствените си ръце, можете да забележите няколко предимства:

• ниско тегло;
• висока якост;
• отлична устойчивост на усукване;
• бърза инсталация;
• изящен външен вид.

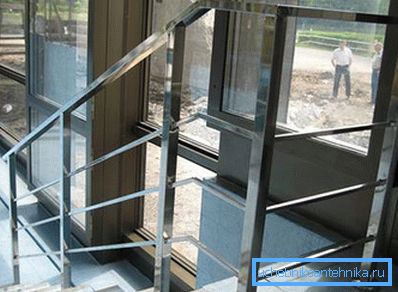

В допълнение, плоска повърхност също е практична. Тя може лесно да бъде прикрепена към повърхността на стената, а при устройството, например парапети, горната част на профилната тръба е много по-трудна за инсталиране.

Нормативна база

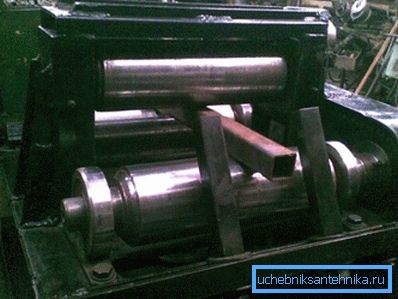

Производството на профилния тръбопровод се осъществява чрез преминаване на тръбата през серия ролки, които дават желаната форма. В същото време, съответствието на крайния продукт с размерите, посочени в асортиментите, е доста строго контролирано.

По отношение на нормативните документи е възможно да се отдели цял "букет" от стандарти, съдържащи изчерпателна информация за размера на профилния тръбопровод:

• GOST 8645-68, GOST 8645-86 и GOST 8645-82 - тези документи уточняват изискванията и размерите на стоманените правоъгълни тръби;

• GOST 8639-68 и GOST 8639-82 за гамата от стоманени правоъгълни тръби съдържат основна информация за квадратни секции;

• GOST 30245-03 - в него можете да намерите данни за тръбопровода, както квадратни, така и напречно сечение под формата на правоъгълник. Освен това съдържа и изисквания за здравината на заварения шев.

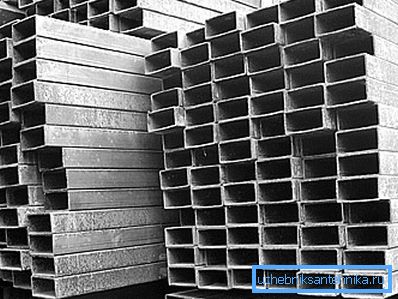

Стоманен правоъгълен тръбопровод

В този случай трябва първо да се обърне внимание на ширината и височината на продукта, както и дебелината на стената. Освен това трябва да се разбере, че ъглите са заоблени, така че радиусът на кривина също се контролира.

Обърнете внимание! Закръгляването в ъглите на тръбопровода е принудена мярка. Ако ъглите не са заоблени, тогава при торсионни деформации ще се наблюдават концентрации на напрежение в тези места, което застрашава стабилността на конструкцията.

GOST 8645-82 за правоъгълен стоманен тръбопровод се простира към електрозаварени, както и към горещо и студено валцовани тръби. Според размерите на асортимента може да бъде в диапазона от 15х10 мм до 180х150 мм.

И ако минималните размери могат да бъдат използвани с изключение на периметъра, тогава височината на тръбопровода е повече от 10 см, позволява да се използва вече като елемент на носещата конструкция.

Тръбите стоманени правоъгълни в съответствие с GOST 8645-86 трябва да отговарят на същите изисквания, както е посочено в стандарта от 82 години. Разликите са по-скоро козметични и се отнасят до изискванията за съответствие на дадените геометрични размери.

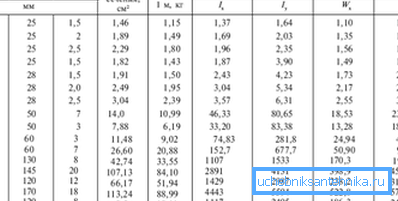

Според този стандарт могат да се произвеждат специални размери, съгласувани с клиента, диаметърът му може да бъде от 28x25 мм до 196x170 мм. Що се отнася до радиусите на кривината, общото правило е радиусът да не надвишава два пъти дебелината на метала.

Обърнете внимание! В някои случаи радиусът може да се увеличи, за да утрои дебелината на метала. Но е необходимо предварителното споразумение с клиента.

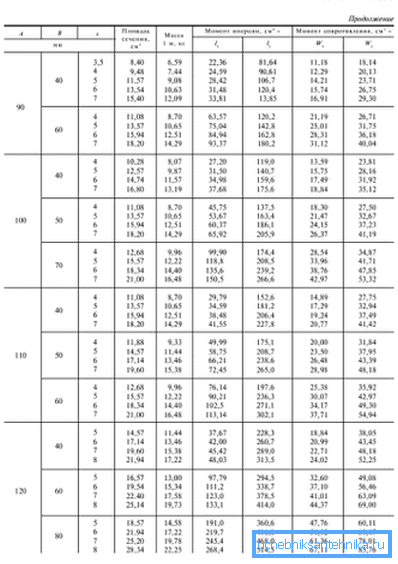

GOST 8645-68 на гамата от стоманена правоъгълна тръба съдържа същата информация, само размерите се различават леко. Според този документ стандартните размери остават същите, като при специалните размери те са в диапазона от 28x25 mm до 230x100 mm.

Маркирането на тръбопровода съдържа изчерпателна информация не само за размерите на участъка, но и за материала, от който е направен.

Маркировката е малко по-различна в зависимост от дължината, са възможни следните опции:

• 90х40х4 ГОСТ 8645-68/В10 ГОСТ13663-86;
• 90х40х4х6000 ГОСТ 8645-68/В10 ГОСТ13663-86;
• 90х40х4х1250кр. ГОСТ 8645-68/В10 ГОСТ13663-86.

Инструкциите за декодиране са еднакви във всеки случай - от ляво на дясно са посочени: геометричните размери на секцията и GOST, според които тръбата е била произведена, дължината на тръбопровода или дължината също са посочени в знаменателя - типа на стоманата и стандарта, към който тя съответства.

В примера са дадени такива стандартни размери:

• в първия случай стоманена правоъгълна тръба съгласно GOST 8645-68 има напречно сечение 90х40 мм и дебелина на стената 4,0 мм, неравномерна дължина, стомана В10;
• все пак, но дължината е 6,0 м;
• Геометричните размери останаха еднакви, но дължината е кратно на 1,25 м.

Обърнете внимание! Моментът на съпротивление и други статични характеристики се изчисляват въз основа на дебелината на стената от 1,5 мм. Като се има предвид, че дебелината на метала може да достигне 15-18 мм, ако се планират сериозни товари, е по-добре да се преизчислят тези характеристики въз основа на действителните размери на стените.

Квадратен тръбопровод

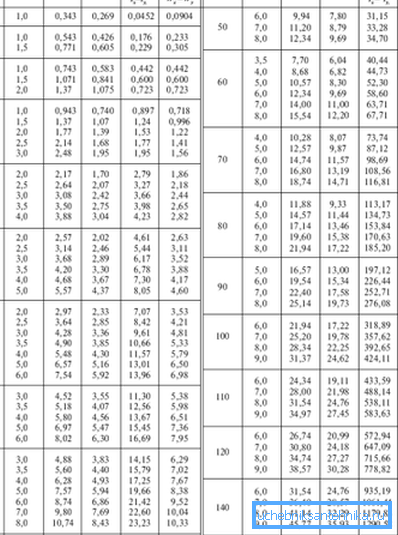

GOST 8639-68 върху гамата от стоманени правоъгълни тръби е по-добре наречена стандарт за квадратни тръбопроводи, тъй като височината и ширината на секцията са равни. Размерите, разбира се, се различават от правоъгълника, минималният размер - 10х10 мм, а максималният - 180х180 мм. Освен това е възможно да се произвеждат специални размери - от 32x32 мм до 65x65 мм.

Обърнете внимание! В диапазона някои размери са в скоби, което означава, че този размер се счита за препоръчително за повечето задачи. Стойността за парите и ефективността са максимални.

Също така, както в случая с правоъгълна секция, радиусът на закръгляване на ъглите се нормализира. По принцип радиусът не трябва да бъде по-малък от двойната дебелина на метала. Само за размери 60х60х4 мм може да се направи изключение и радиусът може да се увеличи до тройна дебелина на стената (но това изисква съгласието на клиента).

Освен това и двата стандарта съдържат твърде строги изисквания за геометрията на самия продукт, строго контролирани не само размерите на участъка, но и кривината, отклонението на ъгъла от 90 °. и така нататък.

Например електрическа заварена правоъгълна стоманена тръба съгласно GOST 8369-68 трябва да отговаря на следните изисквания:

• отклонение толщины стенки от нормы зависит от способа производства, так для бесшовного проката толщина металла не должна отличаться от данных сортамента больше чем на +12,5% или -15%, электросварной трубопровод - ±10%, а для холоднотянутого - ±12,5%;
• особено работата под натоварването засяга формата за съответствие, така че отклонението на ъгъла между стените не трябва да надвишава ± 1,5?
• Максималната кривина не трябва да надвишава 1 мм на 1 м дължина, този параметър е лесен за проверка с вашите ръце;

Освен това се налагат ограничения върху параметрите като затягане (внушителна вдлъбнатина на страните), дължина на крайния продукт и т.н.

Съвременни регулаторни изисквания

Ако в миналото основните характеристики на квадратните и правоъгълните тръбопроводи са нормализирани от различни документи, то през 2003 г. стандартните размери на тези два вида секции бяха комбинирани. Това прави по-лесно работата с документа.

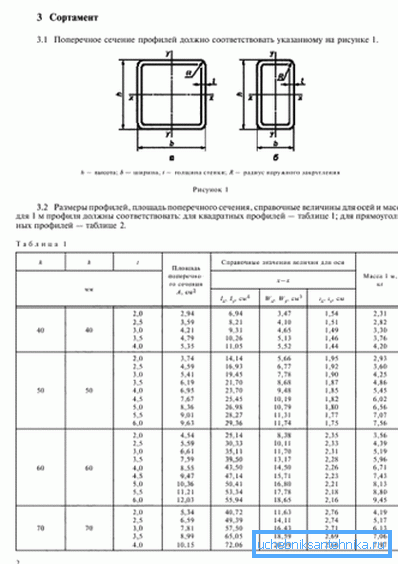

GOST 30245-03 за гамата от стоманени правоъгълни тръби се състои от 2 маси, от които първи са стандартните размери на тръбопроводите с квадратна секция, а във втория - правоъгълни тръби.

В сравнение с документите, изброени по-горе, размерите са се променили до известна степен:

• за квадратна секция минималните размери са 40х40 мм, а максималните размери са 300х300 мм;
• В случай на правоъгълник, размерите са в диапазона от 50x25 mm до 400x200 mm.

Що се отнася до дължината, според GOST 30245-2003 тя може да бъде равна на 6.0, а максимумът е определен на 13.0 м (но само със съгласието на клиента). За масово производство гамата от размери е 6.0 - 12.0 м.

Разликата от нормите от последните години се забелязва и в изискванията за геометрия. Внимание се обръща и на силата на заваряване, правилата за маркиране, съхранение и др.

Критерии за подбор

Важно е да можете да работите с асортимента. Това означава, че знаейки целта на дизайна и разполагайки с маси със стандартни размери (както и статични характеристики на секциите), трябва да сте в състояние да изберете правилната опция. И ако по време на полагане на водоснабдяване или канализация решаващата стойност има капацитет, тогава в случая на тръбопровода за профили трябва да се обърне внимание на здравината на конструкцията, цената също се взема предвид.

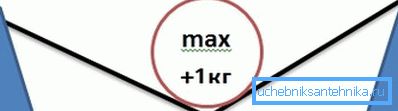

Основното изискване е, че е допустима само еластична деформация (т.е. след нанасяне на товара структурата ще се върне в първоначалното си положение и ако се прилага продължително, деформацията не се увеличава). Ако изчислението се извършва независимо, тогава е необходимо да се вземе предвид естеството на деформацията (огъване, аксиално компресиране, усукване), GOST за тръби, за да се определят статичните характеристики на сечението.

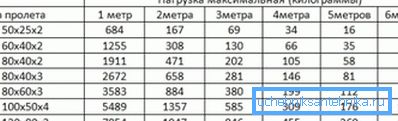

Малко вероятно е някой да иска да изчисли дизайна сам, а не всеки ще може. В тази ситуация можете да използвате таблиците, които показват приблизителния размер за определен тип натоварване.

В заключение

За да не се бъркате при избора на правоъгълна тръба, трябва да разберете регулаторната документация и поне да си представите условията на дизайна. Има много правила за профилни тръби, информацията, посочена в тази статия, ще им позволи да се ориентират в тях.

Видеото в тази статия показва използването на профилна тръба като рамка за бъдещата структура.
