Стоманени квадратни тръби - тънкостите на технологиите

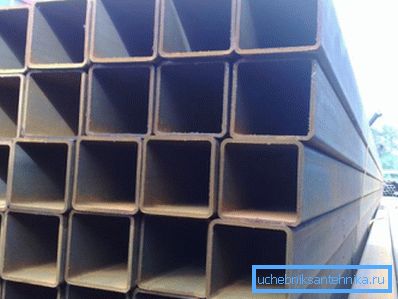

Този профил се счита за изключително конструктивен, с други думи той първоначално е проектиран за използване в разнообразни технологични проекти. Рамките на този профил са по-стабилни и здрави, в сравнение с дизайни от кръгли или дори правоъгълни тръби. Този профил е широко разпространен в строителните технологии.

В тази статия ще бъде направен кратък преглед на най-разпространените производствени технологии за профилни изделия от различни видове стомана. Също така ще бъде посочено кои специфични стандарти на GOST за квадратни стоманени тръби регулират тяхното освобождаване.

Общи технологии

Целият обем произведени продукти може да бъде разделен на две широки групи:

• безпроблемно;
• Заваръчна.

Що се отнася до първата група, безшевните структури се раждат благодарение на технологиите за валцуване, които на свой ред се разделят на горещо и студено валцуване. Група от прави заварени конструкции се извършва чрез свързване на металния профил със заваръчни технологии.

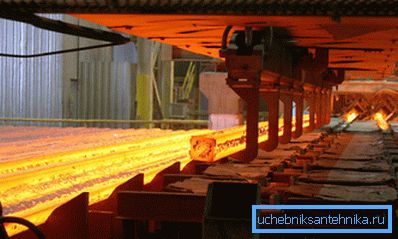

Технология за горещо валцуване

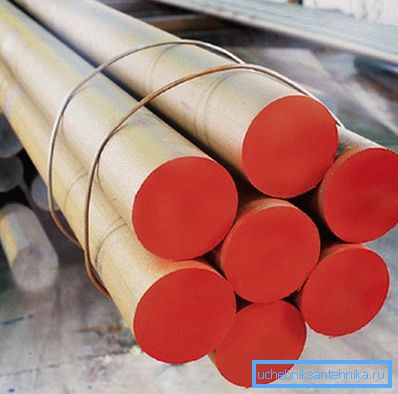

• Мелниците за горещо валцуване използват твърд отлят или щампован, загънат стоманен заготовка, предварително загрят до температура не по-малка от 1200 ° С, Чрез повтарящото се формоване, грубият ръкав се довежда до определен размер. След това той влиза в междинните ролки, където детайлът получава квадратна форма.
• Освен това, така нареченият дорник, С помощта на този технологичен процес от цял ​​и предварително компресиран детайл вече е постигнато нещо подобно на необходимото напречно сечение. В монолитния празен пробен отвор се натиска и валцува.
• След това предварително загрятата груба заготовка, с проходен отвор, се прехвърля на последната линия на горещата валцована мелница, Тук, в зависимост от калибрирането на мелницата, продуктът вече е достигнат до желаното напречно сечение. След като стените се завъртат на планираната дебелина и формата е почти готова, тя се изпраща на линия, наречена хладилник.

• Факт е, че за да се запази металната еластичност, тя трябва да се охлади постепенно, в природни условия, В противен случай, при бързо охлаждане, металът може да бъде охладен, което води до силна, но крехка конструкция.
• Но това не е всичко, преди клиентът да напусне тръбите да бъдат обработени на специални калибрационни машини и задължително да преминават в отдела за технически контрол, където спазването на стандартите на GOST за квадратни стоманени тръби, Освен това всеки продукт лично, със собствените си ръце, се проверява и подписва за качеството му от отговорния инспектор на OTK.

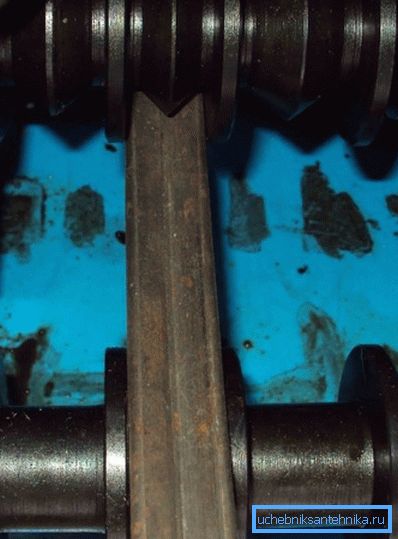

Технология за студено валцуване

Както самата технология за студено валцуване, така и мелниците, върху които се произвеждат тези продукти, се различават съществено от горещото формоване.

В някои източници такива продукти могат да се наричат ​​безпроблемно.

• Първоначално втулката на грубия детайл не е направена с дорник, а чрез изпускане или изтегляне на детайла от един стоманен лист.
• След това на ролките за грубо износване тръбната преформа се валцува до междинно състояние, при което се достига планираната дебелина на стените. В този момент тя все още е кръгла, тъй като в тази форма е много по-лесно да се обработва, плюс точността на обработката се увеличава многократно.
• След това продуктът се доставя до специална преса, оборудвана с подходящ дорник. На нея дизайнът получава желаната форма и се изпраща на калибрационната линия.

• На фина линия за калибриране се отстраняват малки дефекти и дебелината на стената се довежда до идеално състояние.
• Продуктът е практически готов, но поради многократното притискане и оформяне на метала неговите свойства варират значително, губят еластичността си, стават по-трайни и чупливи в резултат на деформация на кристалната решетка.
• За да възстановите необходимите технически характеристики на метала, използвайте технологията "отпуск". За тази цел металът се нагрява до температура около 700 ° С и се оставя да се охлади бавно.
• Тръбите от някои видове стомана, обработени по този начин, след охлаждане могат леко да загубят своята геометрия, лесно могат да бъдат доведени. За да коригирате това досадно недоразумение, стоките се изпращат за редактиране, което се извършва с помощта на специални десните машини и след това на услугата OTK.

Важно: въпреки външното сходство, студените и горещовалцуваните конструкции се различават не само по техническите си характеристики. По-специално, дебелината на стената и съответно теглото на стоманената квадратна тръба, произведена в студената валцована мелница, ще бъде значително по-малка. Продуктите от горещо валцувани тръби имат по-дебели стени и по-голямо тегло.

Заварени фуги

Технологичните инструкции за производството на праволинейни заварени конструкции не са толкова сложни и по-малко енергоемки.

Съответно, себестойността и крайната цена ще бъдат много по-ниски.

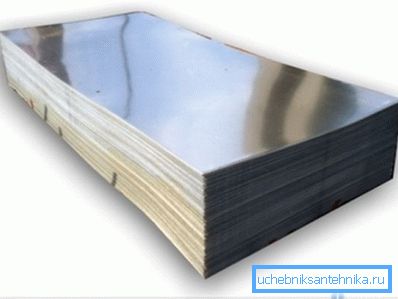

• Първоначално, за производството на продукта от стоманения лист, размерът на заготовката се отрязва. Професионалистите го наричат ​​лента. Размерите на лентата трябва да съответстват точно на зоната за почистване на бъдещата тръба.
• Когато лентата е готова, тя се изпраща към специална машина, на която металът получава формата на бъдещия продукт. Това е хидравлична система от ролки и ролки, чийто изход е междинна заготовка с квадратна форма, но с все още отворен шев.

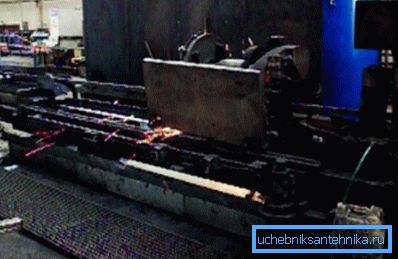

• Освен това грубо формованата преформа влиза в заваръчната линия. Най-често срещаните са дъгова заварка. Заварява се към цялостния дизайн с дебелина на стената повече от 2 мм. Например, квадратна тръба от 100x100x4, изработена от стомана, така че по поръчка в строителството, е заварена по метода на електрическата дъга и е регулирана в съответствие с GOST 8639 82.
• Тънкостенните конструкции се заваряват по специална технология в индукционни пещи, което позволява да се получи запечатан шев с високо качество.
• В края на производствената линия продуктът традиционно се изпитва от извънборсовите инспектори, където, освен традиционните параметри, качеството на заварените съединения е задължително да се контролира със специално оборудване.

Асортиментът и технологичните норми на конструкциите

Невъзможно е да се каже за всички съществуващи калибрирания на квадратни тръби в малка изделие, за целта има съответни норми на GOST за квадратни стоманени тръби. За да улесните разбирането на джунглите на държавните стандартни маркировки, ги комбинирахме в таблица, в която са посочени стандартите, за които са разработени продуктите.

Важно: GOST 12336 66 за гама стоманени квадратни тръби е отменен през 1981 г., след което е използван TU 14-2-361-79. Което, от своя страна, беше заместено през 1989 г. на TU 14-2-849-89, все още в сила.

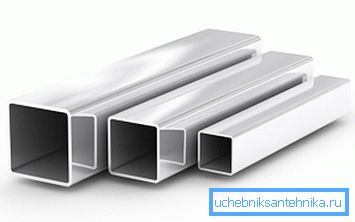

Също така искам да отбележа, че квадратна тръба от неръждаема стомана, както и всички профилни продукти от легирани и цветни метали се регулират в съответствие с GOST 8645 82.

Видеото в тази статия показва стоманените профилирани структури.

заключение

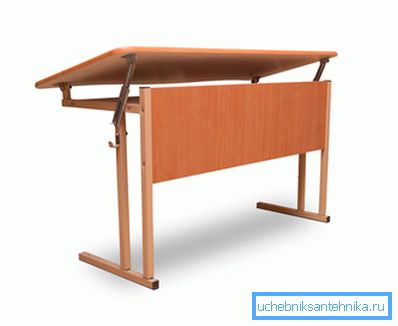

Стоманени профилирани тръби се използват навсякъде, те могат да бъдат намерени на детски площадки, повечето от които са изработени от леки биметални огради и накрая без модерна конструкция без профилирани стоманени конструкции с различни напречни сечения.
