Стоманени електрически заварени прави тръби - видове и

Стоманените безшевни електрически заварени тръби са един от най-разпространените материали за полагане на газопроводи, водопроводи, отоплителни системи и други тръбопроводи. Освен това ще се запознаем подробно с характеристиките на тези тръби, техните видове и сфери на приложение.

Видове стоманени тръби

Преди всичко стоманените тръби са от няколко вида:

• Електро заварени - имат заварен шев, Този метод на производство е най-простият и най-евтиният.

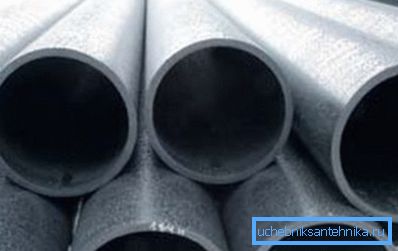

• Безшевни - този тип включва горещо деформирани и студено валцувани продукти, които са изработени от единично парче метал, Тази технология е по-сложна и скъпа, но позволява да се получат продукти с висока точност на форма и механична якост.

Електрозаварени продукти, от своя страна, се разделят на два вида:

• Спираловидният шев не изглежда като спирала, Този метод позволява да се постигне добра якост на опън.

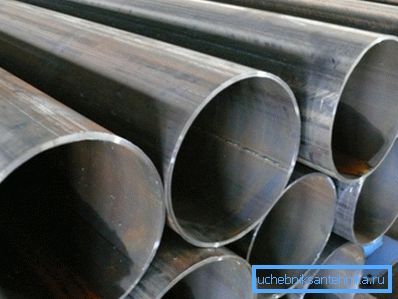

• Електрически заварени надлъжни фуги - заготовката има надлъжен шев, Тези продукти са по-универсални и по-често срещани. При използването им се извършват повечето водопроводи.

Удобства

GOST 10705 91 за стоманени електрически заварени прави тръби позволява тяхното производство с диаметър от 450 до 1420 мм.

Освен това има четири форми на раздела:

• квадрат;
• правоъгълна;
• кръг;
• Овалния кабинет.

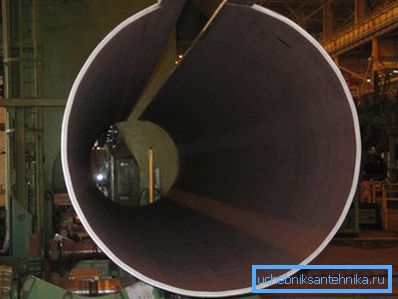

Обикновено суровината за тези продукти е лента - това е ламаринена или стоманена лента, която на специални машини се навежда в тръбата.

Според GOST този продукт е изработен от въглеродни и ниско легирани стомани от следните типове:

• Добро;
• semikilled;
• Кипене.

При избора трябва да се има предвид, че характеристиките на асортимента на тези продукти са доста разнородни. Ето защо GOST 10706 76 върху стоманени електрически заварени надлъжни тръби ги разделя на четири групи:

Характеристики

Според GOST 10704 91 за безшевни електрически заварени тръби те могат да имат следните параметри:

Тези праволинейни тръби се предлагат в два класа точност:

• С изрязващи краища - с извадени отрязвания.
• Без подрязване - обезмасляването не се извършва.

Согласно ГОСТ 10706 91 на данную продукцию, максимально возможное ее отклонение по длине зависит от класса точности. Для первого класса это значение составляет +15 мм, а для второго - +100 мм.

достойнство

Сред предимствата на електрически заварени надлъжно заварени тръби са следните точки:

• Обширен асортимент благодарение на технологията на производство.
• Максималният диаметър може да бъде 1,4 м (дебелината на стената е 32 мм), а аналозите за валцуване могат да имат диаметър не по-голям от 550 мм.
• Теглото на стоманена електрически заварена тръба с прави конци е сравнително малка в сравнение с аналоговият аналог, което улеснява транспортирането и монтажа.
• Добра здравина, която позволява на тръбопровода да издържа на механични натоварвания и голямо вътрешно налягане в системата.
• По-голям обем със същия диаметър в сравнение с валците. Това позволява по-голям обем газ да се изпомпва в газопроводи.
• Ниска цена в сравнение с други видове стоманени тръби.

Съвет! Тръбопроводът се сглобява с помощта на заваръчна машина. С умението да работите с този инструмент, можете сами да вършите работата.

недостатъци

Недостатъците на продуктите включват:

• Сравнително висок коефициент на грапавост, който се дължи на наличието на заварен шев.
• По-малка якост в сравнение с аналозите за валцуване, която също е свързана с наличието на заварен шев.

Удобства производства

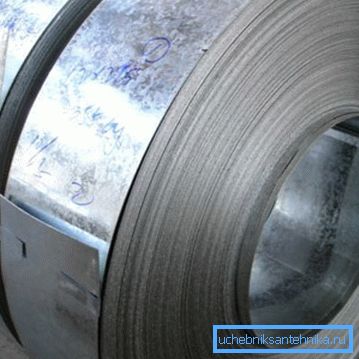

Както вече бе споменато по-горе, материалът за производство на този тип продукт е лента, която се доставя под формата на ролки.

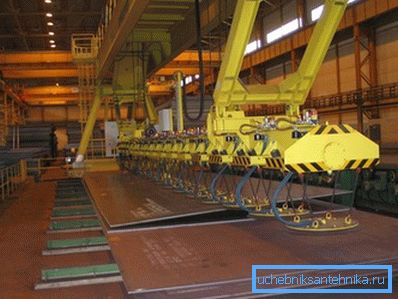

Технологията на производство е, както следва:

• На първо място, материалът е подготвен - разгъва и нарязва на ленти.
• След това лентата се сгъва на лента. Трябва да се отбележи, че този процес е непрекъснат, така че тази лента се нарича все още безкраен.
• След това на търкалящите машини от лентата, обработваемото изделие е оформено с отворен шев и кръгло напречно сечение.
• След това шевът се заварява чрез електрическо заваряване. Понастоящем има четири метода за заваряване, всеки от които има своите качества и недостатъци. При избора на метод, приоритетът е надеждността и здравината, тъй като тези индикатори определят класа на продукта.

• Крайният продукт е калибриран, което дава възможност за получаване на точен диаметър и дебелина на стената.
• Завареният шев се проверява с помощта на вихрови точки или ултразвук. Този етап е много важен, тъй като дълготрайността на продукта зависи от заварения шев.
• Последният етап е изрязването на готовите продукти на парчета с необходимата дължина, които след това се доставят до склада.

Обърнете внимание! В самия край на производствения процес продуктите се етикетират. Марката на продукта информира за неговите геометрични параметри, вида на използвания строителен материал и класа на точност на производствения процес.

GOST 10704 76 за този тип тръби контролира техните механични свойства. В същото време химическият контрол на продуктите не се извършва.

Обхват на приложение

Обхват на приложение рассматриваемой продукции довольно обширна.

Най-често се използва в следните области:

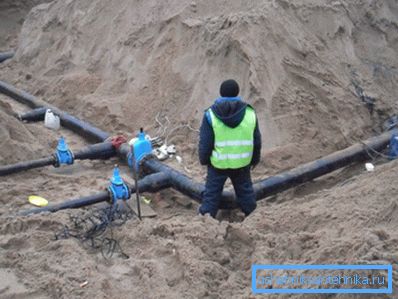

• Водоснабдяване - може да се използва за захранване с топла и студена вода, тъй като металът не е чувствителен на промени в температурата и налягането. (Виж също статията Водоснабдяване: Характеристики.)
• Отоплителните системи - продукти са широко използвани в изграждането на градски и локални отоплителни мрежи. Освен това, в случаите, когато температурата на охлаждащата течност надвишава 95 градуса по Целзий, е разрешено да се използват изключително стоманени материали. В допълнение, високата твърдост на пръстена и добрата устойчивост на надлъжните натоварвания правят тази тръба почти идеална канавка за вертикално окабеляване.

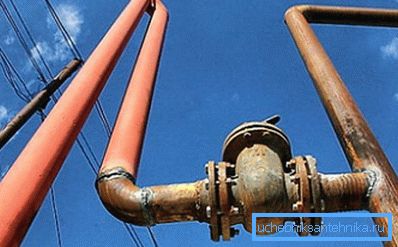

• Газопровод и нефтопровод - популярността на разглежданите продукти в тази индустрия се определя от устойчивостта на химически агресивни среди и способността им да издържат на високи налягания (до 16 МРа).

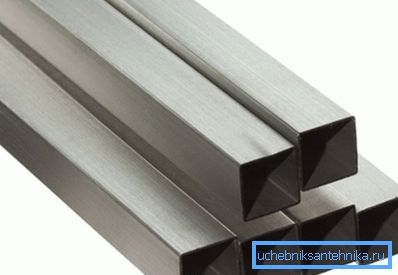

• Продуктите, принадлежащи към първия клас на точност, се използват в инженеринга и строителството. Вярно е, че в строителството не се използват кръгли, но квадратни тръби, тъй като те имат по-добра якост и твърдост.

Обърнете внимание! Инструкцията за монтаж на стоманени тръбопроводи предполага подготовката на ръбовете на фугите при заваряване на тръби, което прави възможно осигуряването на идеално съединяване на участъците в заварената става. Ако дебелината на стената е повече от 3 мм, тогава ъгълът на скосяване на ръба не трябва да надвишава 45 градуса.

Тук, може би, и всички основни моменти, които могат да се кажат за този тип тръби.

заключение

Електро заварката тръба е универсален продукт, който се използва в различни дизайни. Обширният обхват на приложението им е свързан с добро представяне и относително ниска цена в сравнение със сходни продукти.

От видеото в тази статия можете да получите повече информация по тази тема.
