Седла на полиетиленова тръба: основните варианти,

В тази статия ще говорим за това, какво е седло на стоманена тръба, различно от подобно устройство, предназначено за монтаж върху полиетилен. Освен това ще разгледаме правилата за правилната употреба на тези устройства за тяхното предназначение.

Основни характеристики

Седловой отвод (седелка) - это деталь, посредством которой на основном трубопроводе можно выполнить второстепенное ответвление. Эти устройства повсеместно применяются для эффективного и надежного разветвления водопроводных, канализационных, оросительных, газопроводных и прочих систем.

Структурно е, че устройството е вид компресионно приспособление и се представя от два основни сорта: скоби и облицовка. Кранът на седалката е универсален, тъй като се произвежда с различни диаметри за различни видове тръби. Ако е необходимо, в повечето специализирани магазини можете да закупите седла за чугунени, стоманени и полимерни тръби.

Важно: Много версии на устройството са предназначени за потупване в тръбопровода под налягане, което значително опростява и намалява разходите за монтаж на водопроводи и канали.

Функции на приложението

Инструкцията за инсталиране на седалката не означава нарушение на целостта на тръбата. Повечето устройства за лекота на използване са оборудвани със специално интегрирано ножово устройство, което ви позволява бързо да пробиете дупка в тръбата, на която се извършва инсталирането.

Сред предимствата на използването на такива устройства са следните:

• възможността за монтаж в строги условия (в тоалетните и банята, в канализацията, кладенци, мини и т.н.);
• възможност за монтаж на тръбопровод в експлоатация без необходимост от изключване на водоснабдяването;
• способността да се инсталира на всяка част от системата;
• възможност за прилагане на системи с вътрешна и външна подредба;
• достъпна цена в сравнение с разходите за инсталиране на други видове завои;
• Простота на инсталиране без нужда от специално оборудване.

Основните сортове

В съответствие с конструктивните характеристики, седалката на металната тръба е разделена на следните категории:

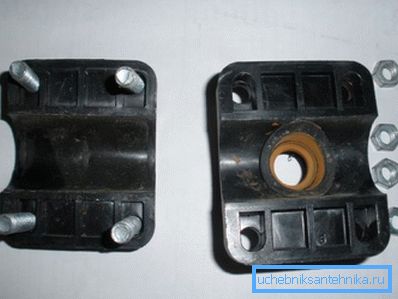

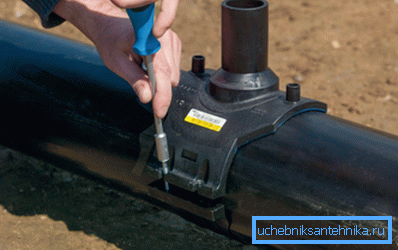

1. Модификации в виде обжимных хомутов - монтируются на трубу, стягивая с двух сторон двумя изогнутыми половинками, На една от половините има резбован лакът, в който се намира преходната част за вкарване в тръбопровода.

Сред основните характеристики на устройството са следните:

• бързо монтиране с помощта на проста болтова връзка;
• оптимално затегнато притискане поради наличието на уплътнителен гумен пръстен;
• възможност за монтаж върху полиетиленови, полипропиленови, поливинилхлоридни и азбестоциментови тръби;
• възможността за приложение в канализация, водоснабдяване и напоителни системи;
• възможността за приложение в системи с максимална температура на носещата машина +40 ° C;
• Възможност за работа в системи с максимално налягане не повече от 10 атмосфери;
• наличието на устройства, продавани за употреба с тръби с диаметър от 2-31,5 см.

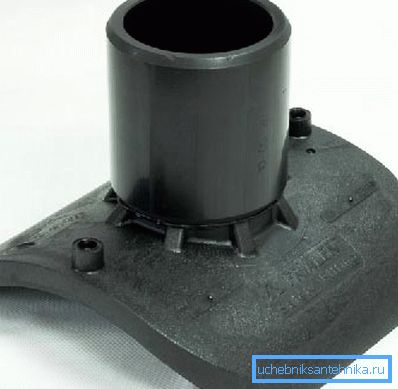

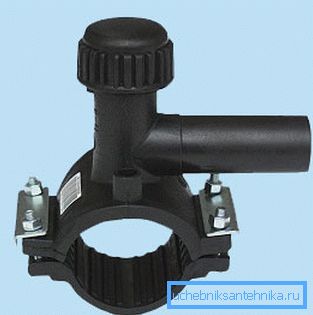

1. Седелка-накладка - это устройство, специальное разработанное для установки на полиэтиленовые трубы низкого давления (ПНД), Такова устройство е монтирано чрез електродифузионно заваряване.

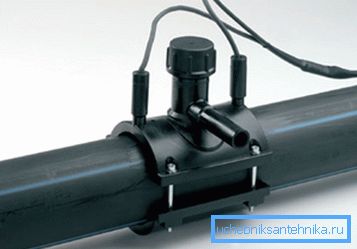

На седлото на HDPE тръба 110 или подобни версии, в процеса на заваряване, в долната част е оборудван с нагревателен елемент - спирала, към която е свързана специална заваръчна машина и полимерните тръби се загряват до температурата, необходима за заваряване.

Важно: Съвременното оборудване за електродифузионно заваряване може да бъде програмирано за определен температурен режим в съответствие с баркода, отпечатан върху полиетиленови тръби и фитинги. Този подход осигурява оптимална защита на тръбите от прегряване и повреда.

В долната част на седалката има лента, чрез която устройството е фиксирано на необходимото място непосредствено преди заваряването.

След като коланът е фиксиран на необходимото място и пластмасата е загрята до желаната температура, заварените части на седлото и тръбите са споени помежду си. След това, след известно време, ставата се охлажда, в края на което се образува практически монолитна връзка.

Този тип набиване в тръбопровода се характеризира със следните качества:

• трайност на съединението (до края на експлоатационния срок на тръбата);
• оптимално затягане на връзката и вследствие на това възможността за използване по тръбопроводи, през които преминава не само вода, но и газ;
• здравина на фугите (заварените съединения издържат на налягане на водата до 16 атмосфери и налягане на газа до 10 атмосфери);
• възможност за подвързване под налягане поради наличието на специален вентил;
• опростеност и кратки срокове за инсталацията с необходимия качествен резултат;
• точност на крайния резултат и вследствие на това възможността за използване на вътрешни тръбопроводи с вътрешна договореност.

Други сортове

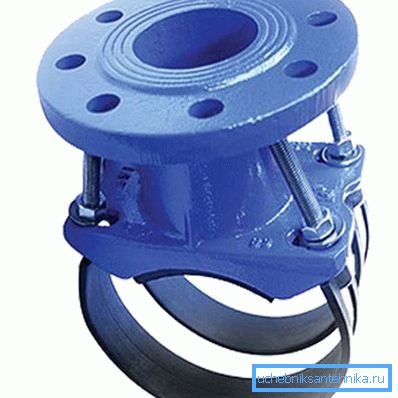

В допълнение към тези модификации е необходимо да се отбележи, че този вид седалки, като седла от чугунени фланци, предназначени за монтаж на полиетиленови тръби с ниско налягане (HDPE) с диаметър на напречното сечение 110-630 mm.

Всъщност това устройство е вид скоба, но малко по-различна от конструкцията на устройства, предназначени за работа с метални тръби.

Основната разлика е, че крепежът не представлява две единични части. В този случай основната част е направена гъвкава и тя е, която обвива тръбата. Друга - по-малка част от устройството е направена от метал и е снабдена с фланцов свързващ елемент.

заключение

Ние разгледахме структурните и оперативните характеристики на основните видове седалки, които могат да се използват както за домашни, така и за големи тръбопроводи за различни цели. Инструкциите за използване на тези устройства със собствените си ръце са прости и затова ще се справите сами с тази задача.

Ако имате въпроси, които изискват изчерпателни отговори, моля, вижте видеоклипа в тази статия.
