Съединители за тръби от hdpe и други начини за свързването

Какви са съединителите за HDPE тръби (полиетилен с ниско налягане)? Имат ли специфични характеристики различните видове фитинги? Какви други начини, освен куплунзите, могат да бъдат снабдени с тръби?

Нека да разберем.

Тръбни съединители

списък

Да изброим всички видове съединители, използвани за полиетиленови тръбопроводи.

• Компресионни фитинги - разборные, использующие резиновые кольцевые уплотнители. Накидная гайка при затягивании посредством упорного кольца распирает уплотнитель; тот, в свою очередь, плотно обхватывает трубу и герметизирует соединение.
• Електро съединители за тръби от HDPE - разновидность неразъемных соединений, в которых для оплавления смежных поверхностей используется предустановленная производителем нагревательная спираль. Использование электросварных фитингов позволяет обойтись без паяльника: достаточно лишь подать на пару контактов 12 вольт с понижающего трансформатора или аккумулятора и выдержать определенную продолжительность нагрева.

Любопитно е, че заваръчните трансформатори с четец на баркод наскоро станаха широко разпространени. Когато четат маркировката, получават информация за напрежението, времето за отопление и охлаждане на монтажа.

Тази информация обаче присъства в обозначението и в достъпна форма за визуално четене.

Прочность соединения электромуфтовым способом не уступает цельной трубе. Единственный серьезный недостаток этих фитингов - довольно высокая цена. Приведем розничные цены на наиболее ходовые типоразмеры прямых муфт без перехода диаметра.

• Фланец на ставите используются исключительно при монтаже безнапорной канализации. Напорные ПНД трубы диаметрами 50, 110 и 150 мм полностью совместимы с канализационными фитингами соответствующих типоразмеров и нередко используются вместо более привычных НПВХ труб. Причина - гораздо лучшие акустические характеристики полиэтилена: толстые и эластичные стенки практически полностью гасят звуки движения стоков.

Монтаж

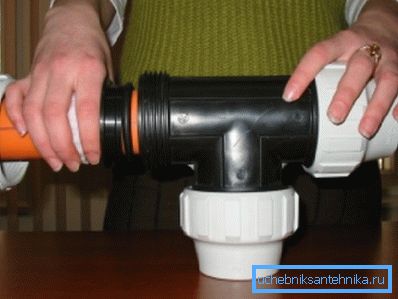

Как да свържете тръбите с помощта на сглобка за сгъстяване?

1. Тръбата е изрязана със специален нож. При негово отсъствие можете да използвате обикновена хартия с последваща обработка на ръба на файла. Нарязването трябва да е точно перпендикулярно на надлъжната ос.
2. С внутренней и наружной сторон трубы снимается фаска. Лучше использовать для этой работы калибратор, но, в крайнем случае, подойдет и острый нож. Цель - не дать торцу задрать или сместить резиновый уплотнитель.
3. След това резбованата гайка, затягащият и плъзгащият пръстен и гуменият уплътнител на пръстена се завинтват върху тръбата, след което краят се вкарва в съединителния корпус.
4. Пръстени и гайка се задвижват до ръба и се извиват на ръка.

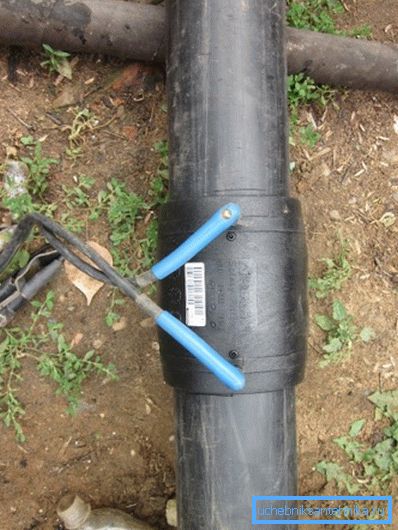

Как се извършва заваряването на HDPE тръби с помощта на метод за електрическо свързване?

1. Тръбата е отрязана и почистена от отломки.
2. След като бъде поставен в приспособлението, контактите за времето, посочено в маркировката, се подават.
3. По време на периода на охлаждане тръбопроводът остава напълно неподвижен.

И какво да кажем за инсталирането на канализационни системи, използващи съединители с гумени уплътнения?

Има само две тънкости.

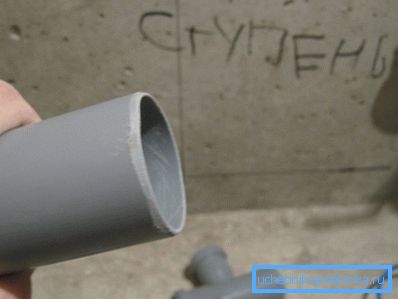

1. Външната фаска се отстранява от края на тръбата. Тази работа може да се извърши с остър нож: полиетиленът лесно се нарязва.

Между другото: за разлика от полипропилен, не можете да използвате българин, за да изрежете и смажете полиетиленовата тръба. Тази пластмаса има по-ниска точка на топене и просто тече, когато топлината е неизбежна по време на абразивната обработка.

1. Уменьшить усилие, необходимое для сборки соединения, поможет простая инструкция: на уплотнитель стоит нанести немного мыла - жидкого или обычного.

проблеми

В некоторых случаях компрессионные муфты для соединения труб ПНД начинают течь под давлением. Причина всегда одна - неправильная сборка.

Вместо да постави всички пръстени на тръбата, тя се вкарва във фитинга с хлабав съединителен гайка; съчетано с лошо качество на обработката на ръбовете, това води до факта, че краят на тръбата не навлиза в пръстеновидното уплътнение, а стои срещу него.

Начинът за отстраняване на проблема е очевиден: просто извадете вътрешната фаска и монтирайте отново връзката, като проверите позицията на пломбата.

алтернативи

Възможно ли е да се отстраняват полиетиленовите фитинги при монтаж на полиетиленови водопроводни тръби без съединителни фитинги?

Заваряване на бута

При сборке трубопроводов с небольшим внутренним давлением практикуется ручная сварка встык с использованием примитивного паяльника - плоского нагревательного элемента с тефлоновым покрытием.

После его разогрева до 210 - 220С торцы труб прижимаются к нему и после оплавления совмещаются.  После остывания и зачистки грата (выдавленного за пределы шва расплава) прочность такого соединения достигает 60-80% прочности цельной трубы.

Въпреки това: при тръбите с водонепропускливост се препоръчва използването на лепила с механично центриране и контролирана сила на затягане.

Фитинги за кръстосано свързан полиетилен

Заедно с конвенционалния полиетилен, при монтажа на водопроводите често се използва така наречената кръстосана връзка. Поради простото модифициране на молекулите му се образуват не само последователни, но и кръстосани връзки, което драматично увеличава термичната стабилност и механичната якост на полимера.

Одно из свойств, которые придает сшивка этому пластику - механическая память. При деформации труба быстро возвращается к первоначальному состоянию.

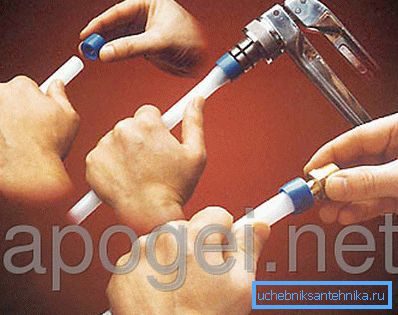

Тази собственост се използва за монтаж с фитинги:

1. Труба расширяется с помощью специального инструмента - экстендера.
2. Монтирането на фитинга се вкарва в гнездото.
3. Тръбата, която е затегнато и надеждно компресирана, допълнително е фиксирана със скоба върху нея.

Заключение

Надяваме се материалът, който се предлага на вниманието на читателя, да му помогне да избере най-добрия начин за инсталацията му.

Както винаги, видеото в тази статия съдържа допълнителна тематична информация. Успех!
