Съединители за полиетиленови тръби: 6 основни типа
Пластмасовите тръби са влезли уверено в нашия живот, преграждайки се с водни, газови и канализационни системи. Достъпната цена, лекото тегло и дълготрайността им гарантират повсеместна популярност.
И различните видове съединители значително опростяват инсталацията. За тях и ще бъдат обсъдени в тази статия.
достойнство
Преди да преминете към образователната програма за класифициране на съединителите, нека да разгледаме техните предимства:
- Широка гама от приложения. Те се използват в мрежи за водоснабдяване под налягане и без налягане, газопроводи и канализационни системи.
- Липса на промяна в обема на температурата.
- Устойчивост на работното налягане.
- Имунитет на корозивни процеси.
- Разнообразие от форми и размери. В допълнение към класическия, има много ъглови връзки, тийзи, кръстове и други, улесняващи полагането на тръби от аксесоари с диаметър.
- Дълготрайност. PVC тръби са известни с техния дълъг експлоатационен живот, фитингите не са по-лоши от тях в това.
Разновидности
По същество, вече споменахме, че има връзки за различни тръбопроводи с различни форми и размери. Освен това те все още могат да се различават по техническите параметри и начина на инсталиране.
В областта на употреба тяхната класификация изглежда така:
Обхват на приложение | Подходящи видове фитинги |
Газоснабдяване |
|
Всички видове водни тръби |
|
Канализация |
|
И сега ги разгледайте по-подробно:
РТС
Инструкция монтажа:
- Свързваме заваръчното оборудване към изводите, излизащи от медната бобина, разположена във вътрешността на фитинга.
- Включете устройството.
- Медта се загрява от електрически ток.
- Материалът на съединителя се топи при висока температура, осигурявайки сигурно свързване на тръбите.
Високата надеждност е засенчена от относително високата цена на тези компоненти и необходимостта от заваръчна машина за успешното им инсталиране.
В ролите
Те имат повишена устойчивост на натиска и се използват основно в тръби под налягане и газопроводи, намиращи се под земята. Монтажът се осъществява чрез заваряване на тапа.
Указание: Ако се съмнявате в уменията си за работа със заваръчно оборудване, препоръчваме ви да поканите специалист. В противен случай неуспешна връзка може да доведе до разрушаване, което ще изисква скъпи ремонти.

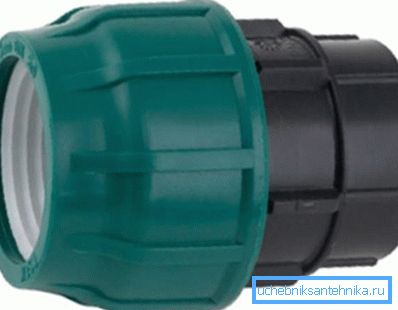

компресия
компресия фитинги чрезвычайно удобны в использовании. В них фиксация осуществляется за счёт запрессовки обжимного кольца специальной втулкой, что исключает возможность раскручивания при гидроударах и разного вида вибрациях.
Могат да се разграничат следните предимства:
- Няма нужда да използвате машина за заваряване.
- Възможност за повторна работа.
Съвет: Преди да използвате отново, винаги сменете уплътнителния пръстен. Това е единственият елемент, който може да бъде износван и разкъсан.
- Лесно се използва от себе си. За монтажни работи не се изискват специални умения и скоростта им значително се увеличава.
- Универсалност. Използва се в комбинация с тръби от всякакви материали.
- Ниска цена.
Съединителят за компресия за полиетиленови тръби се състои от няколко компонента:
елемент | Назначение |
Корпус | Защита на кръстопътя от външни влияния |
Cover-гайка | Затегнете и фиксира продукта |
О-пръстен | Уплътнява връзката |
Скрепителен пръстен | Стабилизира о-пръстена |
Натискане на храсталака | Натиснете затягащия пръстен |
Сегментна
Това са подготвени сегменти от полиетиленови тръби, които също са монтирани със заваряване при определени краища.
Отличителни характеристики:
- Ниска цена.
- Висококачествен заваръчен шев.
- Допустимо налягане 2,5 mPa.
- Издържат на температури до +40 градуса по Целзий.
Фланцови връзки
Основният елемент на уплътнението, когато се използват фланци, са паронитните уплътнения.
плюсове:
- Висока здравина на докинг елементите.
- Висока скорост на монтаж и демонтаж.
- Простота на сглобяване със свързване на различни мощности, устройства и движещи се елементи на механизмите.
gofra
Ако водопроводната тръба е без налягане, е позволено евтино да се свързват нейните компоненти с гофрирани продукти. В този случай в гнездото се вкарва специално гумено уплътнение.
Заключение
Полиетиленовите тръби се използват днес за изграждане на водопроводи, газопроводи и канализация. Техните връзки се осъществяват с помощта на специални съединители, които гарантират пълна плътност и продължителна работа.
По-горе разглобявахме всички съществуващи видове фитинги и характеристиките на тяхното функциониране.
Видеоклипът в тази статия ще ви запознае с допълнителна информация, която е пряко свързана с представения материал.
