Съединители и тръбни ръкави - характеристики и приложения

Всеки тръбопровод трябва да бъде ремонтиран рано или късно. При цялостните системи, замяната на отделни части е свързана с редица трудности, тъй като много системи използват резбови съединения с куплунзи и ръкави. В тази статия ще разгледаме какво е това, какво отличава тези детайли един от друг и как тръбопроводът е инсталиран с тяхна помощ.

свързване

Обща информация

свързване представляет собой соединительный фитинг, внутренний диаметр которого равняется наружному диаметру труб. На обоих концах детали имеется внутренняя резьба, в которую вкручиваются трубы. Длина резьбы труб при этом два раза короче фитинга, что позволяет вкручивать их на одинаковую глубину.

Характеристики на съединителя

За да извършите правилно собствените си ръце, свързването на конструкцията с този монтаж, трябва да се запознаете с неговите специфики. Ако внимателно прецените конеца на тръбата, се оказва, че последните бобини имат по-малка дълбочина в областта, където нишката преминава в гладка повърхност. Тези завои се наричат ​​тичане, което затруднява свързването на фитинга.

По този начин частта се навива на ход и спира, след което втората тръба се завинтва в нея. Ако се окаже, че резбовият участък на тръбата е по-дълъг от свободното пространство на приспособлението, ходът ще бъде извън неговите граници, в резултат на което няма да се появи клин и водата преминава през каналите за конеца навън.

Следователно, след инсталирането на тръбите трябва да има няколко завъртания между тях. Това правило трябва да се спазва, когато се самонавива.

Независимо от факта, че съединителят е демонтируем, няма да е възможно да се замени отделен участък от тръбопровода, без да се разглобява цялата система. За да опростим тази задача, ние създаваме препятствия по отделните участъци на конструкцията, чието устройство ще разгледаме по-долу.

Sgony

Обща информация

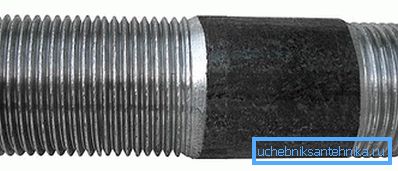

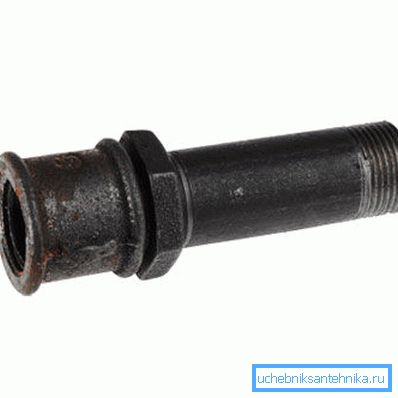

Лъжицата също е свързващо приспособление, което всъщност е къса тръба. От една страна, частта има къса резба за свързване към фитинга. В другия край има дълга резба, върху която е поставена заключващата шайба и напълно съединител за свързване на тръбите.

Желателно е продуктът да има достатъчно дълъг конец, тъй като ако частите не се вместят в резбовата секция, ще бъде необходимо да се увеличи разстоянието между съединените краища на тръбата и маркуча, което ще намали здравината на връзката.

Трябва да кажа, че този свързващ елемент най-често се използва за водопроводи. По тази причина се нуждае от добра антикорозионна защита. Най-често срещани са следните видове остриета:

Според GOST 6357-73, размерите на тръбните задвижвания могат да бъдат както следва:

Освен това има някои междинни размери. Естествено, свързващите части се избират в съответствие с диаметъра на тръбопровода.

Функции за свързване

Инструкциите за монтаж на тръбопровода са както следва:

• На първо място, на тръбата се навива съединител.
• След това продуктът с къса страна се завинтва в свързващия монтаж (в някои случаи маршрутът е свързан директно). Връзката трябва да е здрава, така че частите трябва да бъдат затегнати докрай.
• В дългата страна на детайла затегнете гайката.
• По-нататък от страната на дългата резбована секция е необходимо да се завинти свързващото приспособление до спирачката.
• След това е необходимо да сложите края на маркуча на тръбата и да завиете съединителя, така че постепенно да преминава към тръбата, Колкото по-точно се срещат осите на частите, толкова по-лесно е да се направи връзка.
• Освен това фитингите са заключени с ключалка, затова гайката трябва да се завърти към съединителя, оставяйки разстояние от няколко сантиметра, Полученото пространство между частите трябва да бъде запълнено с нишки от лен, които се навиват в посоката на въртене на гайката. След това гайката се завинтва до спирачката, в резултат на което съединението ще се кондензира и водата няма да може да проникне през нея.

Контрагайката е най-добре навита с гаечен ключ, тъй като лицата му са доста тесни.

Обърнете внимание! За стягане на ставите на тръбите върху дърворезба е необходимо да се завърши фюм-лента.

Характеристики на демонтирането

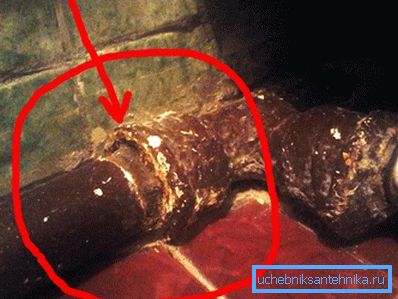

Газопроводите и водопроводите обикновено са боядисани за защита от корозия. Боята може да удължи живота на системата, но е много трудно след това да се демонтират резбовите връзки. Поради това е възможно зоните с нишка да се оцветят не повече от веднъж, а при разглобяване те трябва да бъдат намазани с постоянна мазнина.

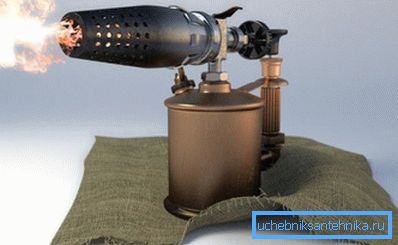

Ако е необходимо да се разглобява част от конструкцията с множество цветни свързващи елементи, първо е необходимо да се изгори боята с надуваема лампа или да се почисти механично, например с нож или шин.

Работата на разкомплектоването до голяма степен зависи от материала на фитингите. Например, частите от ковък чугун са много по-малко "разтопени" с стоманени тръби. Поради това в повечето случаи те могат да бъдат развити с гаечен ключ. Но стоманеният съединител за отвиване на ключа е малко вероятно да работи.

Обърнете внимание! Не подсилвайте ключа на ключа, тъй като той може да бъде развален, без да е развил детайла.

Отоплението също помага при демонтажа на тръбопровода. За тази цел може да се използва газова горелка или нагнетател. В зависимост от диаметъра на тръбопровода може да отнеме 15 минути до един час, за да се загрее. В същото време, по време на периода на загряване, тръбата трябва периодично да се завърта, за да се уплътни уплътнението от всички страни.

заключение

Съединителите и свредлата осигуряват разглобено свързване на тръбопровода. Освен това, използването на отклонението ви позволява да разглобите частта от системата, без да разглобявате целия тръбопровод, което може да е необходимо при извършване на различни ремонти. От видеото в тази статия можете да получите повече информация по тази тема.
